评估套件 - MC25XS6300，三通道高边开关
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

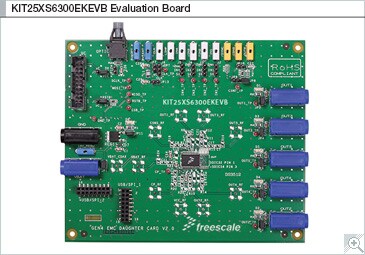

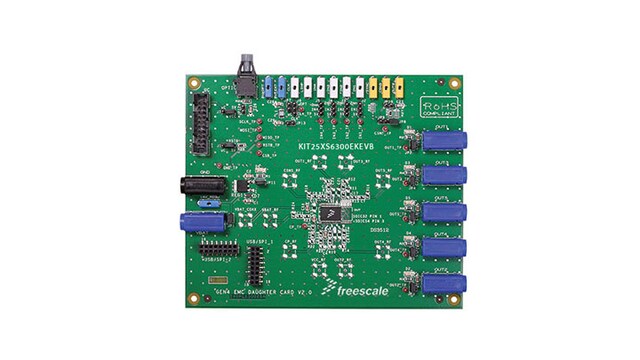

该eXtreme开关评估板演示了MC25XS6300作为一个12 V三通道高边开关产品时的功能，它提供集成式控制，并具有大量保护和诊断功能。
该产品适用于卡车、巴士和工业控制应用。低导通电阻通道(<25 mOhm)可控制不同的负载类型；灯泡、电磁阀或DC电机。控制、设备配置和诊断通过一个16位SPI (串行外设接口)执行，可以轻松集成至现有应用。外部/内部时钟信号或通过直接输入可独立控制全部三个通道。使用外部时钟可完全自主地运行器件。
产品详情
特征
数据连接
- 通过可选择压摆率的输出，满足电磁兼容(EMC)要求
- 通过内部PWM调制时钟信号控制每个输出，而不是通过外部时钟
电源管理
- 输入电压工作范围为6.0到58 V
- 编程、控制和诊断通过一个16位SPI接口完成
组件
- 三个高边开关(每个< 25 mOhm导通电阻)
