评估套件 - 33811，电磁监测
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

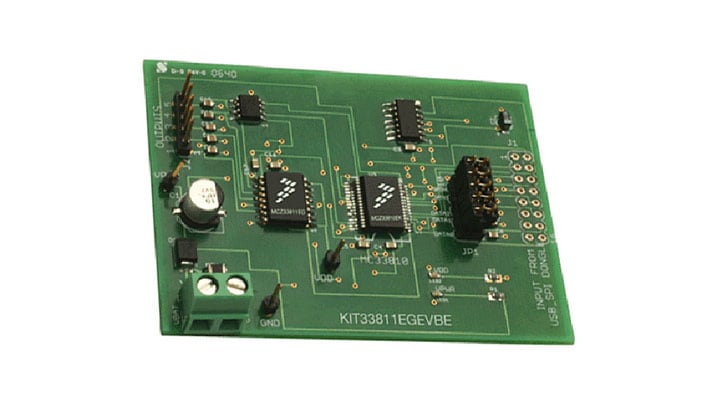

该评估套件采用MC33811电磁监测集成电路(IC)。MC33811是一个5通道电磁监测IC，用于验证合适的电气和机械电磁操作。这款IC产品包含5级电磁驱动器电压监测和一个串行外设接口(SPI)，用于故障通信和设置。这款IC产品能够通过分析整个电磁驱动器MOSFET上的电压变化，确定电磁电枢的正确运动，这代表了实际的电磁电流情况。
此外，该套件采用了8通道输出驱动器IC MC33810。4个低边驱动器适用于驱动喷油器、电磁阀、车灯和继电器等。4个门极预驱动器既可以作为点火IGBT门极预驱动器，也可作为通用MOSFET门极预驱动器。
该评估套件可与KITUSBSPIDGLEVME配合使用
产品详情
特征
数据连接
- 通过SPI协议接口连接至3.3 V和5 V微处理器
电源管理
- 典型工作电压范围10.5 < VPWR < 15.5 V
- 内部稳压器
用户组件
- 内部振荡器
- 复位引脚，可初始化所有5个故障输出
- 特有的电磁电流情况检测电路
