80 x 128像素矩阵LCD驱动器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

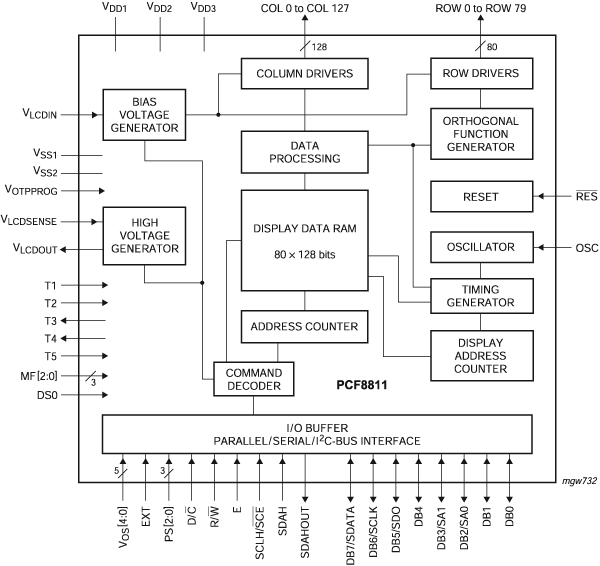

PCF8811是一款低功率CMOS1LCD控制器和驱动器，为驱动80行和128列的图形显示或79行和128列以及一个128符号图标行的图形显示而设计。单个芯片提供了显示所需的所有功能，包括片上生成VLCD和LCD偏置电压，从而实现最少的外部组件和低功耗。PCF8811可通过并行总线、串行总线或I²C总线接口连接微控制器。
PCF8811MU和PCF8811U不得用于新设计。
产品详情
特征
- 单芯片LCD控制器和驱动器
- 80行和128列输出
- 显示数据RAM 80 × 128位
- 128个图标（扩展命令集中可将行80用于图标且当图标行启用时）
- 低功耗；适合电池供电系统
- 接口：8位并行接口、3或4线串行外设接口(SPI)和高速I²C总线
- 片上：
- 可配置电压倍增器能生成LCD电源电压VLCD；可使用外部VLCD
- VLCD的线性温度补偿；8个可编程温度系数（扩展命令集）；1个可通过OTP编程（基本命令集）设为默认值的固定温度系数
- 生成中间LCD偏置电压
- 振荡器无需外部组件
- VLCD和精确帧频的OTP校准
- 外部复位输入脚
- 可使用外部时钟
- 复用率：当不使用图标行时，以8为步幅在1:16至1:80选择；使用图标行时，可以16为步幅
- 逻辑电源电压范围VDD1至VSS：
- 1.7 V至3.3 V
- 内部背乘电压范围VDD2、VDD3至VSS：
- 1.8 V至3.3 V
- 显示电源电压范围VLCD至V{2}SS{2}：
- 3 V至9 V
- 可编程最后一行引脚镜像；用于兼容带式封装(TCP)和玻璃覆晶(COG)应用（扩展命令集）
- 状态读取，允许进行芯片识别和某些寄存器的内容检查
- 允许设定起始地址行, 用于诸如滚动所显示图像
- 适用于各种显示尺寸的可编程显示RAM指针
- 窄小芯片布局，适合COG应用
- 温度范围：Tamb = -40 ℃至+85 ℃
- CMOS兼容输入
Target Applications
- 车用显示器
- 电信设备
- 便携式仪器
- POS机终端
