716-960 MHz，56 W平均值，28 V Airfast® LDMOS射频功率晶体管
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

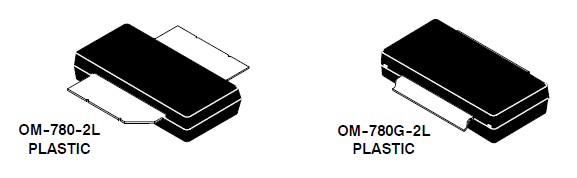

AFT09S200W02NR3和AFT09S200W02GNR3 56 W LDMOS射频功率晶体管专为716至960 MHz频率范围的需要非常宽瞬时带宽的移动通信基站应用而设计。
产品详情
RF Performance Tables
900 MHz
典型单载波W-CDMA性能：VDD = 28 Vdc，IDQ = 1400 mA，平均输出功率 = 56 W，输入信号PAR = 9.9 dB @ 0.01% CCDF。| 频率 | Gps (dB) | ηD (%) | 输出PAR (dB) | ACPR (dBc) | IRL (dB) |
| 920 MHz | 19.2 | 34.0 | 6.9 | –35.7 | –25 |
| 940 MHz | 19.3 | 35.1 | 7.0 | –36.0 | –20 |
| 960 MHz | 19.2 | 36.5 | 6.8 | –34.8 | –13 |
700 MHz
典型单载波W-CDMA性能：VDD = 28 Vdc，IDQ = 1400 mA，平均输出功率 = 56 W，输入信号PAR = 9.9 dB @ 0.01% CCDF。| 频率 | Gps (dB) | ηD (%) | 输出PAR (dB) | ACPR (dBc) | IRL (dB) |
| 716 MHz | 22.7 | 37.5 | 6.9 | –34.7 | –18 |
| 722 MHz | 22.6 | 37.2 | 6.9 | –34.6 | –19 |
| 728 MHz | 22.5 | 36.9 | 6.9 | –34.6 | –18 |
