带有可编程自适应电机脉冲的32 kHz手表电路
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

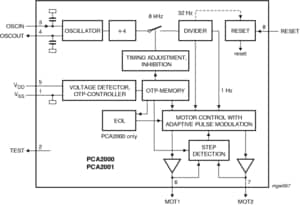

PCA2000和PCA2001是用于电池供电手表的CMOS集成电路，带有32 kHz石英晶体作为定时元件和双极1 Hz步进电机。石英晶体振荡器和分频器经过优化可实现最小功耗。通过可编程数字频率调节实现1 ppm的定时精度。
为获得手表的最小总体功耗，提供自动电机脉冲适应功能。电路仅供应确保正确电机步进所需的最小驱动电流。通过使用可变占空比斩截电机脉冲来更改电机的驱动电流。可变占空比的脉冲宽度和范围可进行编程以适合不同类型的电机。自动脉冲适应方案基于成功电机步进的安全动态检测。
提供RESET缓冲(用于停止电机)以实现精确时间设置和手表的加速测试。
PCA2000具有电池寿命用尽(EOL)警告功能。如果电池电压降至EOL阈值（可对氧化银或锂电池进行编程）以下，电机步进从每秒一个脉冲变为每4秒四个脉冲。
PCA2001使用与PCA2000相同的电路，但不具备EOL功能。
产品详情
部件编号包含： PCA2000CX8.
