28V输入单芯锂离子电池充电器，10mA稳压器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
34675是一款带4.85 V/10 mA线性稳压器的高输入电压锂离子电池充电器。高达28 V的高输入电压能消除手机、蓝牙配件和便携式媒体播放器等手持设备中所需的输入过压保护电路。4.85 V线性稳压器提供10 mA的输出电流，可用来直接为USB收发器等子系统供电。
MC34675充电周期包括涓流式、恒流(CC)和恒压(CV)这三种充电模式。加一个外部电阻，恒流模式电流可设置为1 A。恒压固定为4.2 V，在-40 °C至85 °C的温度范围内，精确度为0.7%。当电池电压低于涓流模式阈值时，涓流模式电流就被预设置为恒流模式电流的20%。充电结束(EOC)电流阈值预设为恒流模式电流的10%，目的是为了节省电路板空间和成本。
在IC的内部温度升高至预设的120 ℃阈值时，充电电流的折返热保护功能会限制充电电流。MC34675还通过其输入过压保护(OVP)功能保护系统。两个指示引脚(PPR和CHG)能轻松连接至微处理器或LED上。当电源没有连接，或禁用时，充电器消耗电池不足1.0 µA的电流。
Freescale MC34675 Product Image
产品详情

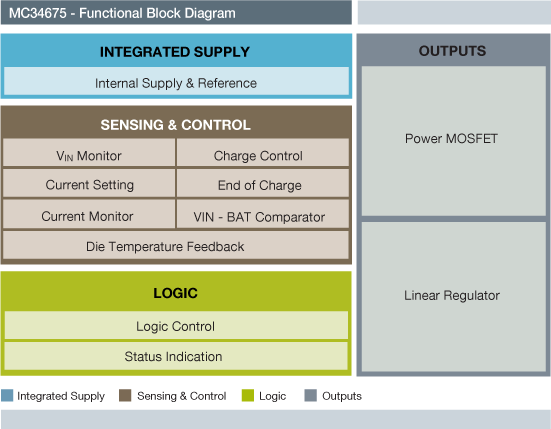

框图
特征
- 无需外部MOSFET、反向阻断二极管和电流感应电阻
- 确保最大1 A的可编程恒流模式电流
- 在-40 °C至85 °C的温度范围内，电压精确度是±0.7%，电流精确度为±6%
- 4.85 V/10 mA线性稳压器，其输入过压保护阈值是6.8 V
- 电源输入电压最大为28 V，过压保护阈值为6.8 V
- 完全放电电池采用涓流式充电
