PCA9564是一款以CMOS技术设计的集成电路，用作最标准并行总线微控制器/微处理器和串行I²C总线之间的接口并允许并行总线系统与I²C总线进行双向通信。PCA9564可用作主器件或从器件且可以是发送器或接收器。使用中断或轮询握手基于字节方式执行与I²C总线的通信。PCA9564控制所有的I²C总线特定序列、协议、仲裁和定时而无需外部定时元件。

PCA9564与PCF8584类似，但工作于更低的电压和更高的I²C频率上。还结合了设计工程师要求的其他增强功能。

虽然PCF8584支持大多数并行总线微控制器/微处理器，包括Intel 8049/8051、Motorola 6800/68000和Zilog Z80，但是PCA9564的设计非常类似Philips标准80C51微控制器I²C硬件，因此器件并非代码兼容。另外，PCA9564既不支持总线监视器“窥探”模式也不支持长距离模式且引脚不兼容PCF8584。

查看产品图片

产品详情

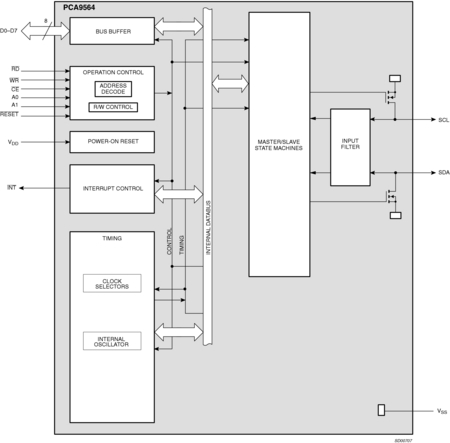

框图

Block diagram: PCA9564BS, PCA9564D, PCA9564N, PCA9564PW

获取框图PDF

特征

并行总线至I²C总线协议转换器和接口
主机和从机功能
多主器件能力
内部振荡器可减少外部组件
2.3 V至3.6 V的工作电源电压
5 V耐受I/O
I²C总线能工作在标准和快速模式并兼容SMBus
ESD保护：按JESD22-A114超过2000 V HEM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
已按照JEDEC标准JESD78完成闭锁测试，超过100 mA。
提供封装：DIP20、SO20、TSSOP20、HVQFN20

Target Applications

添加I²C总线端口至没有此类端口的控制器/处理器
添加额外的I²C总线端口至需要多个I²C总线端口的控制器/处理器
PCF8584的更高频率、更低电压迁移路径
将8位并行数据转换成串行数据流，以避免在整个PC板上排布大量的走线

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

设计资源

设计文件

快速参考恩智浦设计文件类型.

3 设计文件

模型
PCA9564 IBIS model

ZIP版本 1.0Sep 4, 201426.5 KBPCA9564_1
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
PCA9564BS-HVQFN20-CAD Symbol and PCB Footprint – BXL File

ZIP版本 1Jun 22, 202053.7 KBPCA9564BS-HVQFN20-BXL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
PCA9564PW-TSSOP20-CAD Symbol and PCB Footprint – BXL File

ZIP版本 1Sep 22, 202037.9 KBPCA9564PW-TSSOP20-BXL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
