多协议USB4 20Gbps线性转接驱动器
- 建议不要在新设计中使用本页介绍的产品。

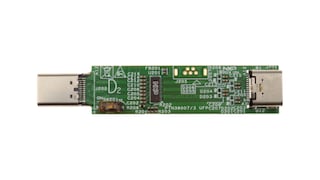

PTN38007是一款高性能USB4(每通路20 Gbps，共4通路)线性转接驱动器，适用于面向下行端口(DFP)或面向上行端口(UFP)的应用上的USB3.2、DisplayPort 1.4和Thunderbolt3 Alt模式/USB4应用。
该设备还可监听DP模式(AUX)和Thunderbolt3/USB4模式(LSTX/RX)的边带信号，优化配置和识别节能模式。
该设备提供可编程的线性均衡，通过引脚打包的输出摆动线性度控制或I²C控制来提高信号完整性，并通过减少符号间干扰(ISI)来实现信道扩展。
PTN38007常用于处理器和面向USB Type-C端口的重定时器之间。
PTN38007供电电源为1.8 V。它采用高性能的小型HWFLGA36封装。
如需了解更多信息和样品供货情况，请联系当地的销售机构。
产品详情
特征
主要特性
- 灵活的20 Gbps USB Type-C线性转接驱动器支持USB Type-C和VESA规范中指定的五种信令模式，详情请参阅数据手册。
-
支持10/10.3125/20/20.6 Gbps的Thunderbolt3/USB4通路速度
- LSTX和LSRX监听
- 基于I²C寄存器的平坦增益和线性控制
- 10 GHz时的峰值增益为+20 dB
-
支持USB 3.2 Gen1x1、Gen 1x2、Gen2x1、Gen2x2 (5 Gbps和10 Gbps)
- 基于I²C寄存器的平坦增益和线性控制
- 5 GHz时的峰值增益为+12.1 dB
-
支持1.62 Gbps (RBR)、2.7 Gbps (HBR)、5.4 Gbps (HBR2)、8.1 Gbps
(HBR3)和DP 2.0 UHBR3的 DisplayPort链路速率 - 合规性待定
- 在DP链路培训期间监控DP AUX设备，控制DP通道
- 基于I²C寄存器的平坦增益和线性控制
- 4.05 GHz时的峰值增益为+10.2 dB
- 符合DP1.4、Thunderbolt3和USB4、USB3.2标准和USB Type-C Alt模式互操作性测试
- 可通过带可配置地址引脚的I²C接口进行配置
- 集成终端电阻提供同时匹配发送侧和接收侧的阻抗
- USB-C连接的自主方向检测及其可配置的支持控制
- 支持最大电压限制(Vvoltage_jump)，符合最新的USB3规范和计算平台功能
- 所有高速输入上的RX均衡器可补偿信号衰减
- USB 3.2和USB4模式下的自动接收器终止检测
- 在50 MHz到10.3 GHz的频段和电压动态范围内具有良好的线性度
- 卓越的差分回波损耗性能
- 直通式引脚输出，可简化PCB布局并尽量减少串扰的影响
部件编号包含： PTN38007EW.
