每通道20 Gbps，共4通道的DisplayPort线性转接驱动器
- 建议不要在新设计中使用本页介绍的产品。

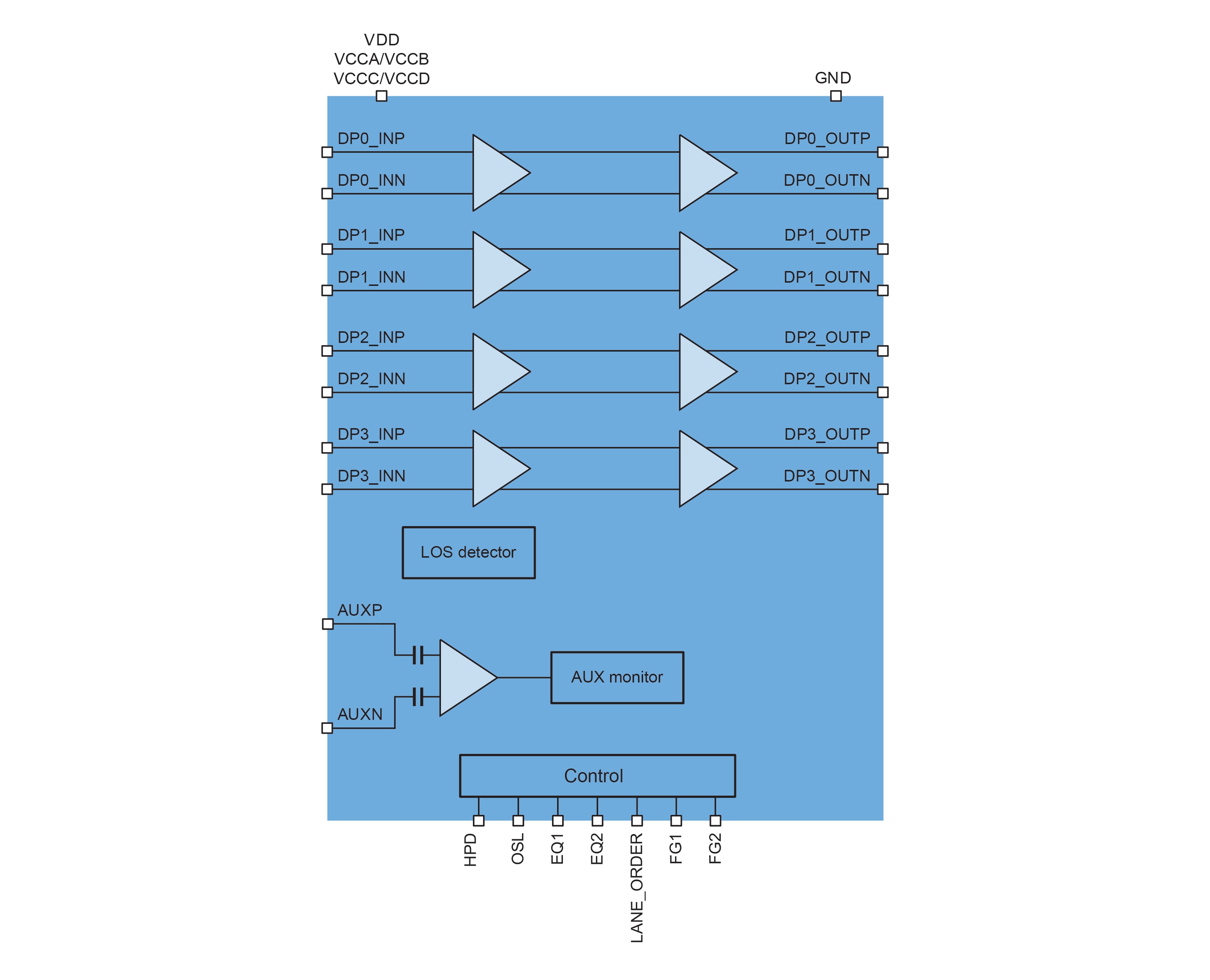

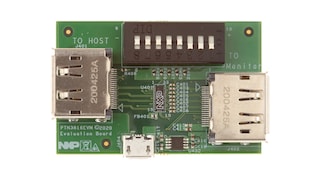

PTN3816是一款高性能(每通路20 Gbps，共4通路)的DisplayPort线性转接驱动器，适用于DisplayPort上行(DP源侧)和下行(DP接收侧)应用。它用于提高各种平台和应用中DisplayPort接口的高速信号质量。
该设备提供引脚可编程的接收均衡，输出线性度控制来提高信号完整性，并通过减少符号间干扰(ISI)来实现信道扩展。该IC还实施AUX侦听来监控AUX信号，优化配置链路并实现节能和SI性能。
PTN3816具有专用的可配置性控制引脚。这些引脚可以适当地捆绑在PCB上，也可以连接到微控制器的通用IO引脚。
PTN3816供电电源为1.8 V。它是一个高性能的小型HWFLGA36封装，尺寸为2.1 mm x 6.0 mm x 0.6 mm，间距为0.4 mm。
产品详情
特征
主要特性
- 实现可在以下各种链路速率下运行的DisplayPort线性转接驱动器 -
- 1.62 Gbps (RBR)、2.7 Gbps (HBR)、5.4 Gbps (HBR2)、8.1 Gbps (HBR3)、10、13.5和20 Gbps
- 支持可配置的通路数：1、2和4
- DP AUX监控，用于链路配置和电源管理
- 使用热插拔检测 (HPD) 实现深度节能
- GPIO可配置输出摆幅线性控制和Rx均衡器增益设置消除了对I2C寄存器配置的需要
- 高速转接驱动器路径支持DP++模式，针对DP到HDMI接口使用
- 支持最大电压限制(Vvoltage_jump)，符合最新系统平台功能
- 集成终端电阻提供匹配发送侧和接收侧的阻抗
- 在频段和电压动态范围内具有良好的线性度
- 卓越的差分回波损耗性能
- 引脚输出尽量减少PCB串扰的影响
-
有功电流消耗低，输出线性度控制设置为950 mVppd
- 1通路DP：62 mA (典型值)
- 2通路DP：125 mA (典型值)
- 4通路DP：250 mA (典型值)
- 节电状态：
- DisplayPort D3睡眠模式：3.2 mA (典型值)
- 处于深度节能状态(HPD 为低电平时)为10 μA (典型值)
- 电源电压：1.7 V至1.9 V
-
高性能的小型HWFLGA36封装
- 2.1 mm x 6.0 mm x 0.6 mm，0.4 mm间距
- ESD HBM 1.5 kV CDM 1 kV
- 工作温度范围：-20 °C至+85 °C
部件编号包含： PTN3816EW.
