NVT4558-4858-EVB SD/SIM电平转换器评估板

NVT4558-4858-EVB

滚动图片以放大

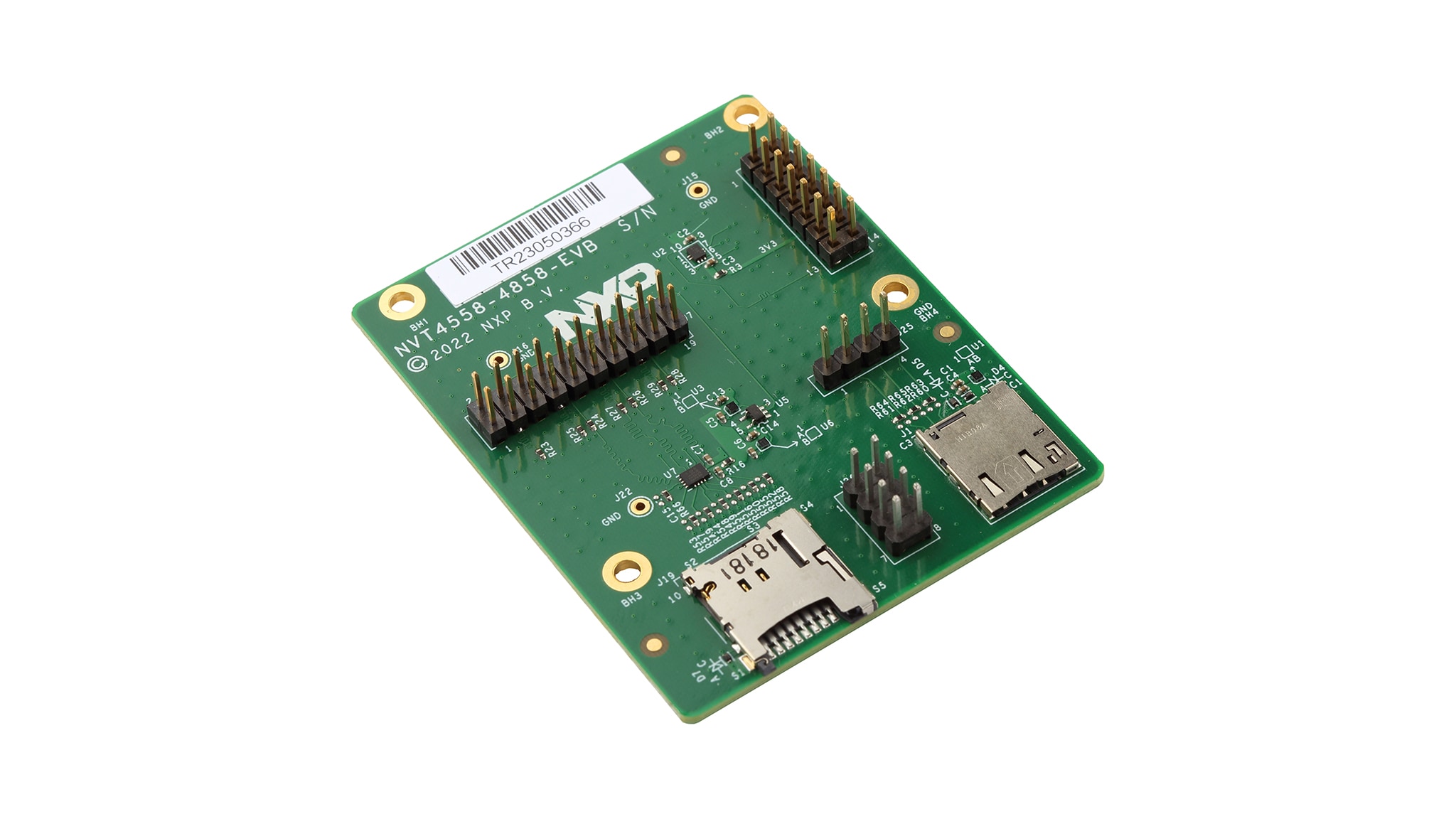

易于使用的评估板，带NVT4558 / NVT4858、输入和输出接头以及SD和SIM插槽，可轻松评估NVT4558 / NVT4858。

支持的器件

模拟及混合信号

电压电平转换器

  • NVT4858: SD, SDIO, Mini SD, 具有EMI滤波器和ESD保护的Micro SD和SIM卡电压电平转换器
  • NVT4558: 带EMI滤波器和ESD保护的SIM卡接口电平转换器

特性

主要特性

  • 符合SD 3.0规范的双向双电压电平转换器，具有自动方向控制功能
  • SD电平转换器支持高达208MHz时钟速率，SDR104
  • 该器件支持SD3.0 SDR104、SDR50、DDR50、SDR25、SDR12和SD2.0高速（50 MHz）和默认速度（25 MHz）模式。
  • 符合SIM ISO-7816规范的双向双电压电平转换器，具有自动方向控制功能
  • 1.08V到1.95V的信号电平主器件和1.65V到3.6V的信号电平卡。不需要方向控制信号
  • SIM电平转换器支持高达10 MHz时钟速率
  • 高速SIM数据传输速率
  • 集成上拉和下拉电阻
  • 不需要外部电阻
  • 集成8 KV IEC 61000-4-2，4级ESD保护
  • 无需外部ESD保护组件

购买选项

NVT4558-4858-EVB-Image

点击展开

  • NVT4558-4858-EVB

  • NVT4558-4858-EVB SD/SIM Level Shifter Evaluation Board.

  • 套件包含

    • 组装和测试好的NVT4558-4858-EVB评估板，放在防静电袋中
  • CNY1,283.87
  • 数量为 1
    • 供货情况: 有货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
