V2X通信用的软件定义的无线电

SAF5100
停产
NXP Connectivity V2X Technologies

点击播放视频

SAF5100采用球栅阵列(BGA)封装，占用的印刷电路板(PCB)面积小，适用于多层PCB。

SAF5100是基带处理器，包括模拟-数字转换器(ADC)和数字-模拟转换器(DAC)，用于连接外部收发器。数字组件包括：

  • 用于高级无线(解)调制的数字信号处理器(DSP)
  • 多个硬件加速器(HWA)，用于IEEE802.11p WiFi标准物理层(PHY)接收
  • 一个微控制器内核，用于IEEE1609.4介质访问控制(MAC)/逻辑链路控制(LLC)处理
  • 几个标准接口，含通用串行总线(Usb)和SPI，用于连接外部主机

SAF5100配有一个包含PHY/MAC (IEEE 802.11p&ETSI EN 302 663)和LLC (IEEE 1609.4&ETSI EN 302 663)的可执行固件，可加载到SAF 5100的RAM中。

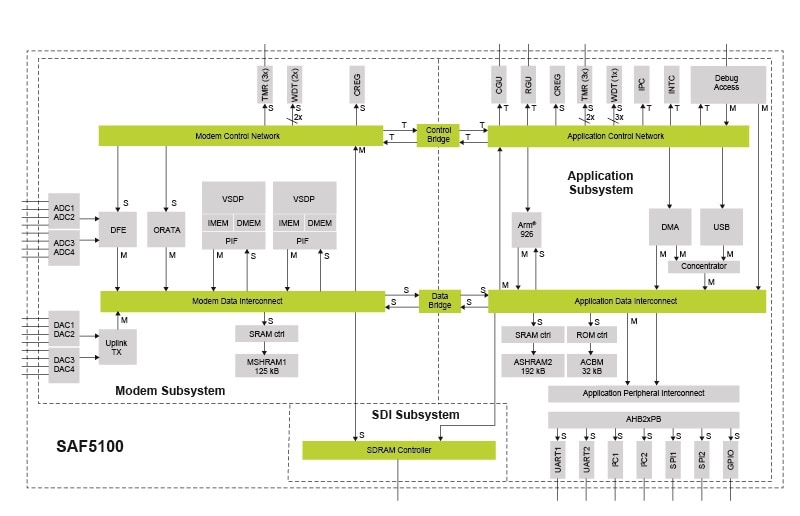

框图

Software Defined Radio Processor for V2X Communication Block Diagram

Software Defined Radio Processor for V2X Communication Block Diagram
获取框图PDF

特征

  • 符合IEEE 802.11p和IEEE 1609.4标准
  • 符合ETSI EN 302 663标准
  • 符合ARIB T55和ARIB T75标准
  • 用于分集与并发控制和服务通道接收的双通道处理
  • 用于循环发射分集传输的双通道处理
  • 数字基带处理，包括同相正交补偿(IQC)、自动增益控制(AGC)、抽取等。
  • 用于解调及改进算法的DSP处理
  • 用于通道解码和编码的外接收器HWA
  • 用于控制软件(SW)、接口和ITS MAC / LLC处理的Arm处理器域
  • 可设置从外部串行闪存或通过主机(USB，SPI)进行启动
  • USB 2.0高速外设接口
  • 符合AEC-Q100认证
  • 同步动态随机存取存储器(SDRAM)接口不用于ITS应用
  • 串行通信端口，包括内部集成电路总线(I2C总线)、串行外设接口(SPI)、通用异步接收器/发送器(UART)
  • 硬件定时器和脉冲宽度调制模块
  • 可选椭圆曲线数字签名算法(ECDSA)加速器，用于消息的验证
