绝对数字压力传感器(20至110kPa)

绝对数字压力传感器(20至110kPa) | NXP 半导体

滚动图片以放大

建议新设计使用MPL3115A2S和MPL3150A2S，因为MPL3115A2和MPL3150A2已经停产。

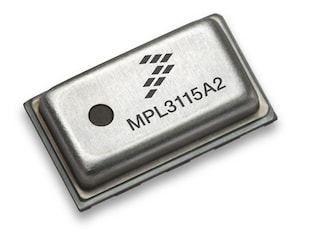

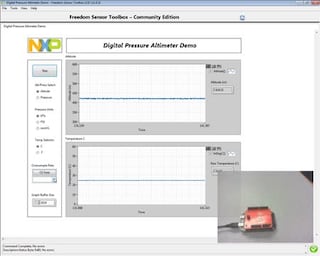

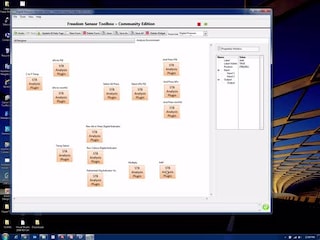

MPL3115A2是带有I²C接口的紧凑型压阻式绝对压力传感器。

MPL3115支持从20kPa到110kPa的广泛压力范围，涵盖了地球上所有的地面高度。

内部完全补偿的MEMS与嵌入式高分辨率24位等效ADC相结合，可提供精确的压力[帕]/高度[米]和温度[摄氏度]数据。MPL3115A2在内部完成处理，去除了系统MCU的补偿和单位转换负载，从而简化了系统设计。

MPL3115A2的高级ASIC代码具有多个用户可编程模式，例如省电模式、中断和自动数据采集模式(包括可编程的采集周期时序)，以及仅轮询模式。典型的有功供电电流为40uA/秒，具有稳定的10cm输出精度。

数据手册

应用笔记

产品详情

框图

MPL3115A2

获取框图PDF

特性

主要特性

校准后的压力范围：50kPa至110kPa绝对压力
压力范围：20kPa至110kPa绝对压力
I²C数字输出接口(最高400kHz)
内部完全补偿
可编程中断
1.95V至3.6V电源电压，内部稳压
1.6V至3.6V数字接口电源电压
工作温度范围：-40°C至+85°C
5mmx3mmx1.1mm LGA封装(1.25mm引脚间距)
符合MSL1要求

直接读数

压力：20位测量[帕]
高度：20位海拔测量[米]
温度：12位测量[°C]

自动数据采集

嵌入式32采样FIFO
采用FIFO方式记录最多12天的数据
1秒至9小时数据采集频率

产品计划

产品长期供货计划

参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。

了解详情
