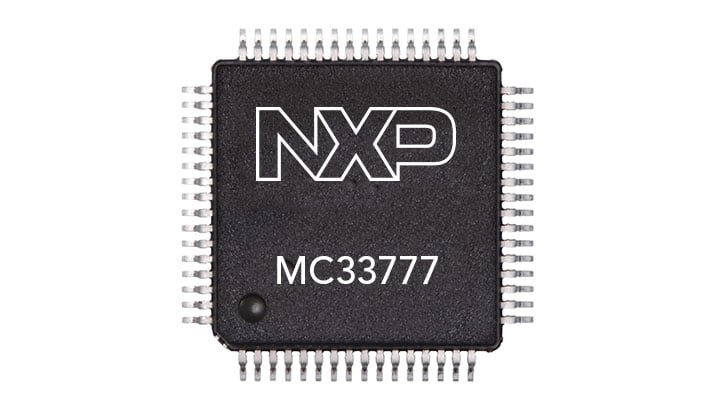

电池接线盒监测IC
MC33777A是一款电池接线盒控制器IC，专为混合动力汽车（HEV）、电动汽车（EV）等汽车应用以及工业应用（ESS）而设计。
该器件可以独立驱动两个烟火开关，并包括一套广泛的诊断工具。
它能够冗余地测量电流、电压和温度。此外，它还处理结果并检测故障事件（短路、系统过载、碰撞信号等）。这些事件可以组合在一起，用于在没有微控制器（GPIO、烟火开关）的情况下触发反应。
该器件提供隔离菊花链（TPL3）或串行外设接口（SPI），用于与MCU进行通信。MC33777A的所有功能都可以达到最高的汽车安全级别（ASIL D）。
产品详情
特性
电流测量
- 四个电流测量通道（支持两个ASIL D电流测量）
- 对于每个通道，一个精确测量分支和一个快速测量分支
- 基于外部温度传感器的分流温度漂移补偿
- 过流检测（阈值、di/dt计算、熔断器仿真）
电压和通用测量
- 16个支持冗余测量的模拟输入
决策引擎事件管理器
- 可配置的决策引擎，用于评估测量输入并触发反应
- 一组事件信号（例如：高di/dt、过流、过压、过热等）
- 触发反应（例如：烟火开关控制器、MCU唤醒、GPIO等）
烟火开关控制器
- 两个包括驱动级的独立控制器
- 符合AK-LV 16（2012-07）规范
- 由决策引擎事件管理器触发，无需MCU处理
- 广泛的诊断功能集（诊断电流、电容测量、ESR测量等）
通信
- SPI接口和I²C接口
- MCU接口支持SPI或TPL3
