32位Arm® Cortex®-M4/M0 MCU；1 MB闪存和136 kB SRAM；以太网、2个USB、LCD、EMC、AES引擎
LPC43S57JBD208是一款针对嵌入式应用的Arm Cortex-M4微控制器，包含一个Arm Cortex-M0协处理器、1 MB闪存、136 kB片内SRAM、16 kB EEPROM存储器、带AES引擎的安全特性、一个四通道SPI闪存接口(SPIFI)、高级可配置外设（如状态可配置定时器/PWM (SCTimer/PWM)和串行通用I/O (SGPIO)接口）、两个高速USB控制器、以太网、LCD、一个外部存储器控制器和多个数字和模拟外设。LPC43S57JBD208工作时CPU频率高达204 MHz。
Arm Cortex-M4是一款32位内核，具有低功耗、易调试、易集成等多种系统增强优势。Arm Cortex-M4内核CPU采用3级流水线和哈佛架构，具有独立的本地指令和数据总线以及用于系统外设的第三总线，同时还包含一个支持不确定分支操作的内部预取单元。Arm Cortex-M4支持单循环数字信号处理和SIMD指令。硬件浮点单元集成于内核中。带浮点单元的Arm Cortex-M4通常被称为M4F。
Arm Cortex-M0协处理器是一款易用性能突出的节能型32位内核，其代码和工具均与Cortex-M4向上兼容。Cortex-M0协处理器设计作为现有8/16位微控制器的替代产品，可提供高达204 MHz的卓越性能，采用简单的指令集，代码尺寸也有所降低。
sot459-1_3d
产品详情
特征
-
Cortex-M4处理器内核
- Arm Cortex-M4处理器（版本r0p1），运行频率高达204 MHz。
- 内置存储器保护单元(MPU)，支持八个区域。
- 内置可嵌套中断向量控制器(NVIC)。
- 硬件浮点单元。
- 非屏蔽中断(NMI)输入。
- JTAG和串行线调试(SWD)、串行跟踪、8个断点和4个观察点。
- 增强线路模块(ETM)和增强线路缓冲器(ETB)支持。
- 系统节拍定时器。
- Cortex-M0处理器内核
- Arm Cortex-M0协处理器（版本r0p1）可以分担主Arm Cortex-M4应用处理器的负荷。
- 运行频率高达204 MHz。
- JTAG
- 内置NVIC。
- 片上内存
- 1 MB片内双库闪存，具有闪存加速器。
- 16 kB片内EEPROM数据存储器。
- 供代码和数据使用的136 kB SRAM。
- 具有单独总线访问的多个SRAM模块。两个SRAM模块可单独掉电。
- 64 kB ROM，包含引导代码和片内软件驱动程序。
- 64位一次性可编程(OTP)通用存储器。
- 两个库（总共256位）一次性可编程(OTP)存储器，用于AES密钥存储。一个库可存储加密密钥，以解码引导镜像。
- 用于加密和解密引导镜像和数据的AES引擎，支持DMA并且可通过基于ROM的API编程。
- 可配置数字外设
- 串行GPIO (SGPIO)接口。
- AHB上的状态可配置定时器(SCT)子系统。
- 全局输入多路复用器阵列(GIMA)可以将多个输入和输出交叉连接至事件驱动外设，例如定时器、SCT和ADC0/1。
- 串行接口
- 四通道SPI闪存接口(SPIFI)，搭载4个通道，吞吐量高达52 MB/秒。
- 10/100T以太网MAC，具有RMII和MII接口和DMA支持，以在低CPU负载时实现高吞吐量。支持IEEE 1588时间戳/高级时间戳(IEEE 1588-2008 v2)。
- 一个高速USB 2.0主机/器件接口，具有DMA支持、片内全速PHY和连接至外部高速PHY的ULPI接口。
- USB接口电气测试软件包含在ROM USB堆栈中。
- 一个支持DMA的550 UART，具有全调制解调接口。
- 三个支持DMA的550 USART，支持同步模式并具有符合ISO7816规范的智能卡接口。一个带IrDA接口的USART。
- 多达两个C_CAN 2.0B控制器，每个具有一条通道。
- 两个带FIFO和支持多协议功能的SSP控制器。两个SSP均支持DMA。
- 一个SPI控制器。
- 一个超快速I²C总线接口，具有监控模式和完全符合I²C总线规范的开漏I/O针脚。支持高达1 Mbit/s的数据速率。
- 一个标准I²C总线接口，具有监控模式和标准I/O针脚。
- 两个支持DMA的I²S接口，每个具有一个输入和输出。
- 数字外设
- 外部存储器控制器(EMC)，支持外部SRAM、ROM、NOR闪存和SDRAM器件。
- 支持DMA且可编程显示分辨率高达1024 H x 768 V的LCD控制器。支持单色和彩色STN面板和TFT彩色面板；支持1/2/4/8 bpp彩色查找表(CLUT)和16/24位直接像素映射。仅可提供器件LPC4357/53。
- 安全数字输入输出(SD/MMC)卡接口。
- 八通道通用DMA (GPDMA)控制器可以访问AHB上的所有存储器和所有支持DMA的AHB从属存储器。
- 多达142个通用输入/输出(GPIO)针脚，带可配置上拉/下拉电阻。
- GPIO寄存器位于AHB上，以支持快速存取。GPIO端口支持DMA。
- 可从所有GPIO针脚中选择最多八个GPIO针脚作为边缘和电平敏感型中断源。
- 两个GPIO分组中断模块可以根据一组GPIO针脚的可编程输入状态模式使能中断。
- 四个通用定时器/计数器，具有捕获和匹配功能。
- 一个电机控制脉冲宽度调制器(PWM)，支持三相电机控制。
- 一个正交编码器接口(QEI)。
- 重复性中断定时器（RI定时器）。
- 窗口看门狗定时器(WWDT)。
- 单独电源域上的超低功耗实时时钟(RTC)，具有256字节电池供电的备用寄存器。
- 警报定时器；可由电池供电。
- 模拟外设
- 一个支持DMA的10位DAC，数据转换速率高达400 kSamples/s。
- 两个支持DMA的10位ADC，数据转换速率高达400 kSamples/s。每个ADC具有多达八条输入通道。
- 每个器件具有唯一的ID。
- 时钟产生单元
- 工作频率范围为1MHz至25 MHz的晶体振荡器。
- 精度已调为3%的12 MHz内部RC振荡器（Tamb = 0 °C至85 °C时精度为1.5%)。
- 超低功耗实时时钟(RTC)晶体振荡器。
- 三个PLL允许CPU以最大CPU速率工作，无需高频晶体。第二个PLL为高速USB专用，第三个可用作音频PLL。
- 时钟输出。
- 电源
- 单一3.3 V（2.4 V至3.6 V）电源，具有用于内核电源和RTC电源域的片内直流-直流转换器。
- RTC电源域可由3 V电池单独供电。
- 四种低功耗模式：睡眠模式、深度睡眠模式、掉电模式和深度掉电模式。
- 处理器通过各种外设的唤醒中断从睡眠模式中唤醒。
- 通过外部中断和RTC电源域中电池生成的中断从深度睡眠模式、掉电模式和深度掉电模式中唤醒。
- 掉电检测，为中断和强制复位设有4个独立的阈值。
- 上电复位(POR)。
- 可提供LQFP208封装。
Target Applications
- 安全工业网关
- 汽车电子零件市场，包括远程信息处理
- 智能电表
- 工业控制
- 工业自动化
- 诊断设备
- 白色家电HMI
- 数据控制器和导航
- 电子仪表
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 6 硬件
-
仿真器、探测器、编程器Universal Multilink开发接口
-
仿真器、探测器、编程器PEmicro Cyclone编程器
-
仿真器、探测器、编程器PEmicro Cyclone FX编程器
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-
仿真器、探测器、编程器Universal Multilink FX高速开发接口
-

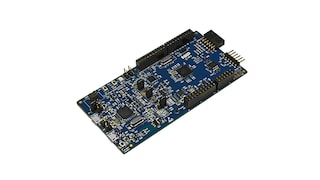

评估板和开发板LPCXpresso43S67开发板
