S32K312EVB-Q172通用评估板快速入门
1. 开箱即用

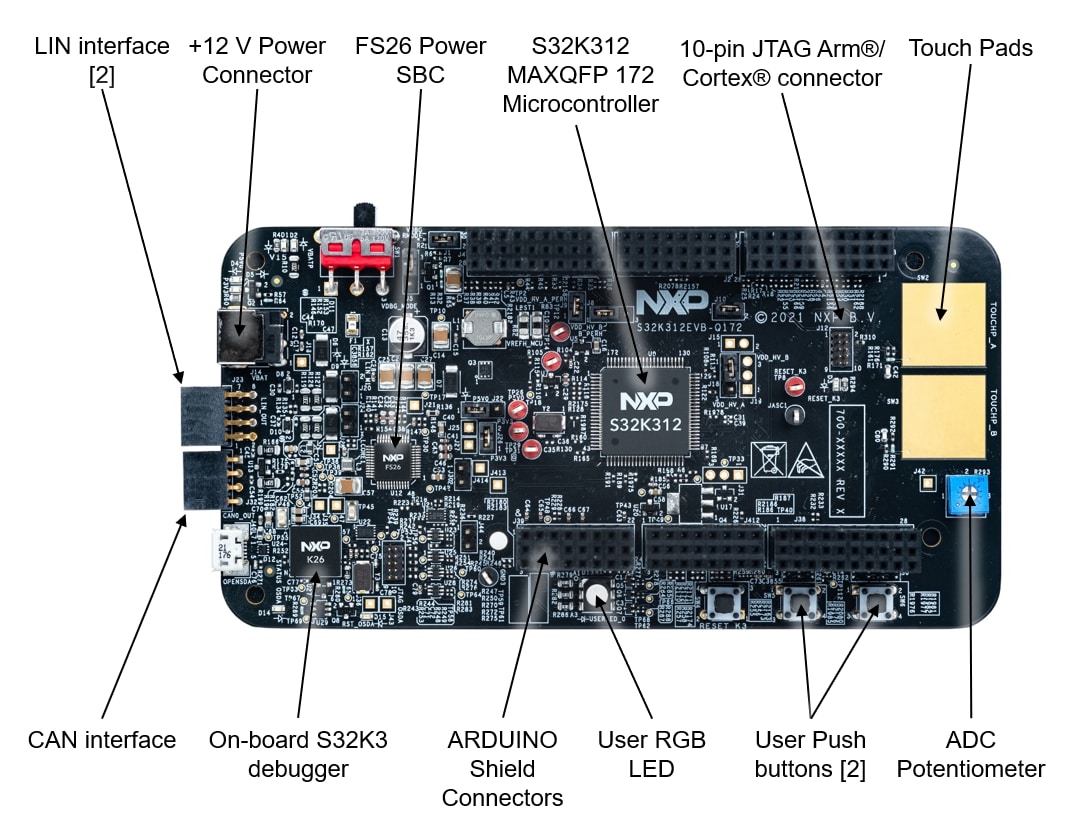

1.1 S32K312EVB-Q172评估板介绍

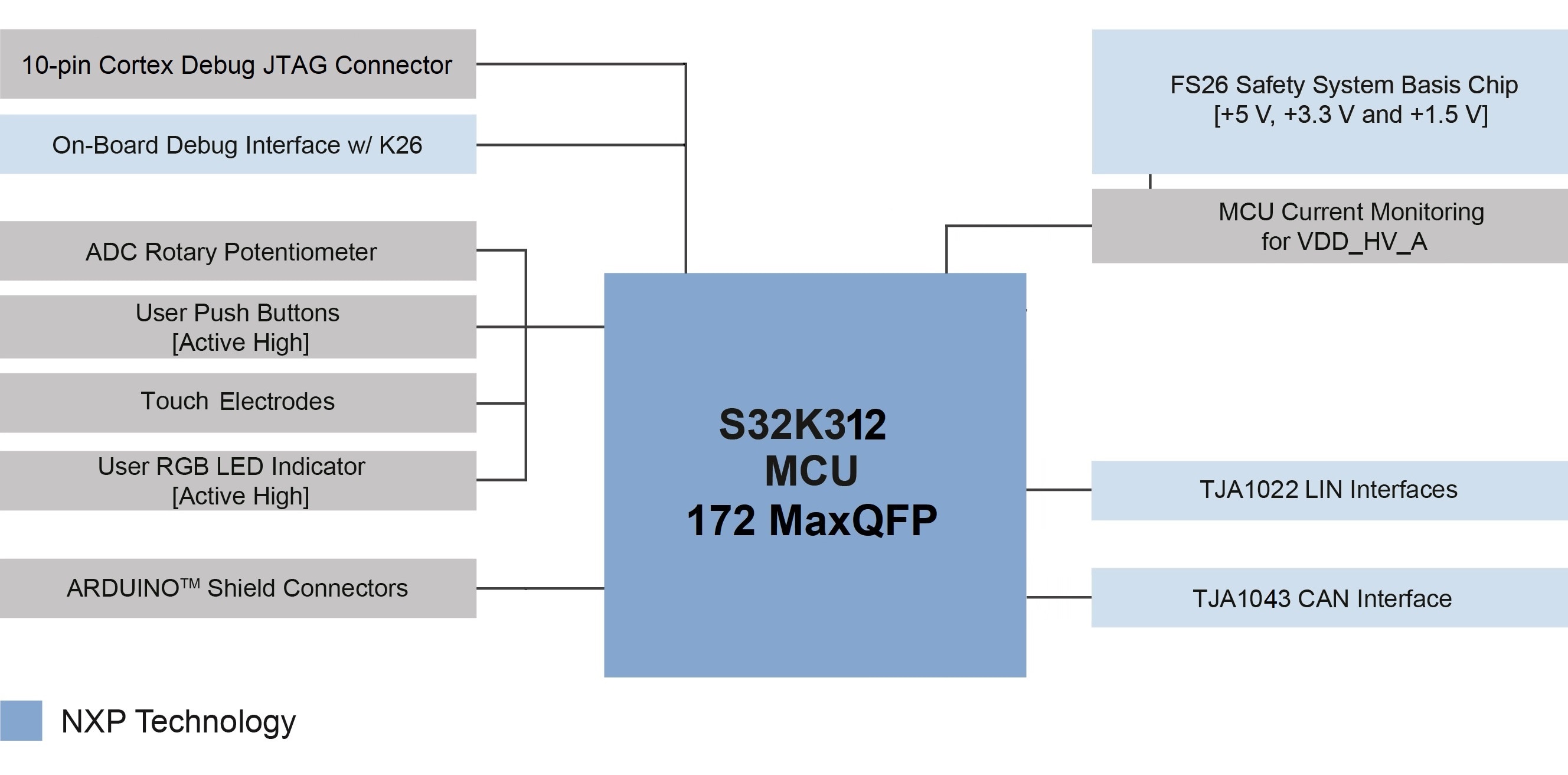

1.2 结构框图特性
2. 获取软件
2.2 安装S32K3xx开发包和RTD
从顶部菜单转到Help → S32DS Extensions and Updates（帮助>S32DS扩展和更新），打开“S32DS扩展和更新”对话。
继续安装S32K3xx的实时驱动程序：
2.3 下载并安装Elektrobit tresos Studio和实时驱动程序（仅限AUTOSAR®用户）
下载并安装S32K3标准软件包的Elektrobit tresos Studio / AUTOSAR配置工具。
从S32K3标准软件包下载并安装Cortex-M的S32K3实时驱动程序的.exe文件。
安装程序将询问您磁盘上的EB tresos安装目录，节省配置时间。
2.4 获取运行时调试工具
S32K312EVB-Q172采用FreeMASTER运行时调试工具时效果更好。
我们还需要用于S32K3微控制器的FreeMASTER通信驱动程序；
可从S32K3标准软件包中的“Automotive SW-S32K3-S32 FreeMASTER”链接下载此驱动程序。
打开“S32DS扩展和更新”对话框（菜单->帮助->S32DS扩展和更新），点击“添加更新站点”链接并导航到S32K3的FreeMASTER通信驱动程序（以"com.开头的zip文件）。
安装S32K3的FreeMASTER通信驱动程序。
可从S32K3参考软件包下载其他可选软件。
3. 连接

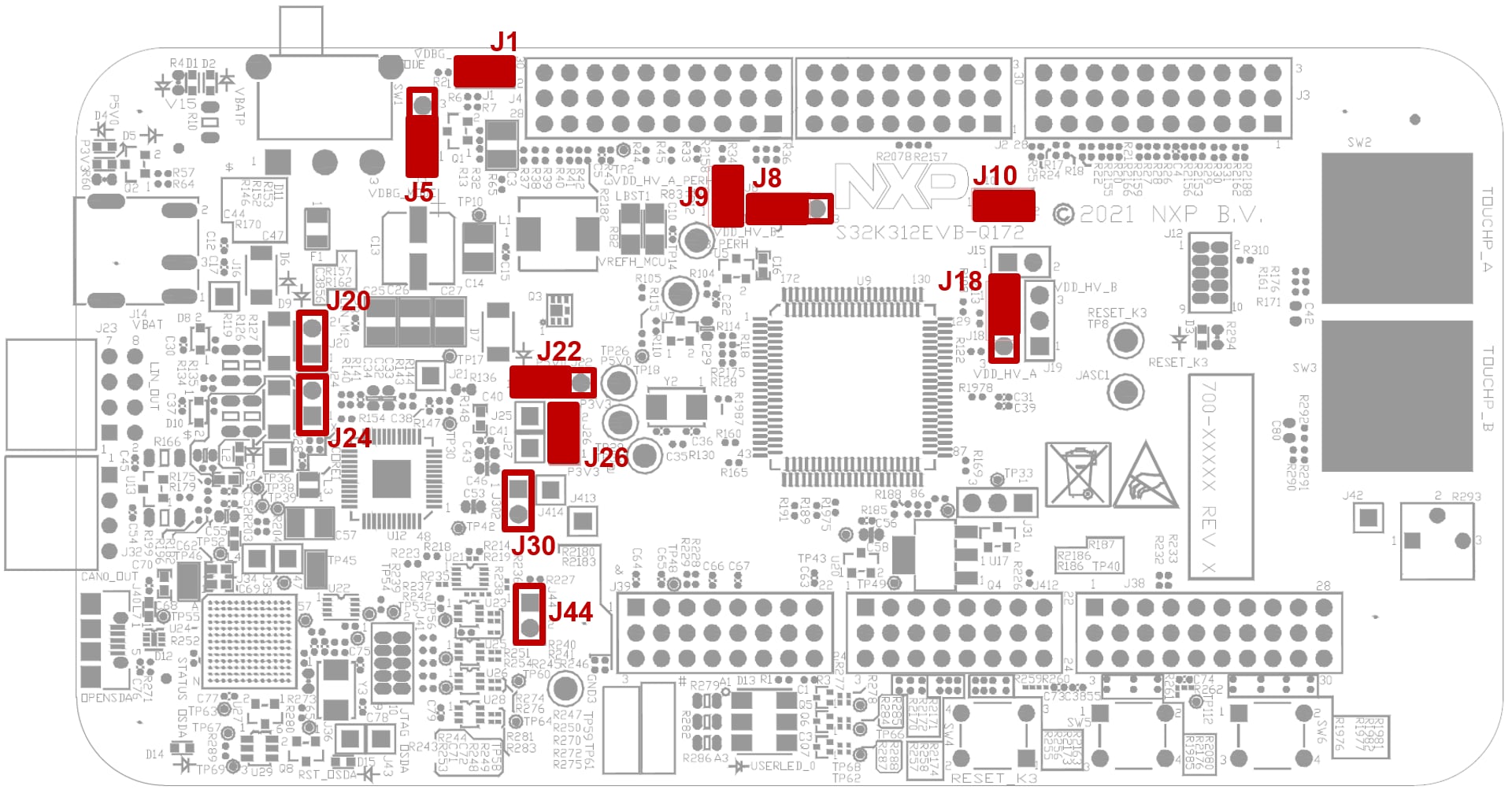

3.1 设置S32K312EVB-Q172评估板中的跳线
| 默认跳线设置 | ||
|---|---|---|
| 跳线 | 状态 | 注 |
J1 |
已关闭 | 上电后禁用FS26看门狗 |
J5 |
1-2 | 选择FS26 DEBUG引脚的电压电平 |
J8 |
已关闭 | 外部电路由VDD_HV_B域供电 |
J9 |
已关闭 | 外部电路由VDD_HV_A域供电 |
J10 |
已关闭 | MCU外设由VDD_HV_A域供电 |
J18 |
1-2 | VDD_HV_A域电压为5V |
J20 |
打开 | LIN1 Commander*模式 |
J22 |
1-2 | FS26 SBC电压为5V |
J24 |
打开 | LIN2 Commander*模式 |
J26 |
已关闭 | FS26 SBC电压为3.3V |
J30 |
打开 | FS26唤醒输入 |
J44 |
打开 | 板载调试器UART引脚 |
3.2 连接电源
将SW1切换到OFF位置（完全向右）。
连接12V电源适配器，将SW1开关置于ON位置（完全向左）。
当EVB通电时，稳压器旁边的4个橙色LED显示存在电源电压（12V、5V、3.3V和1.5V）。
3.3 连接调试器线缆

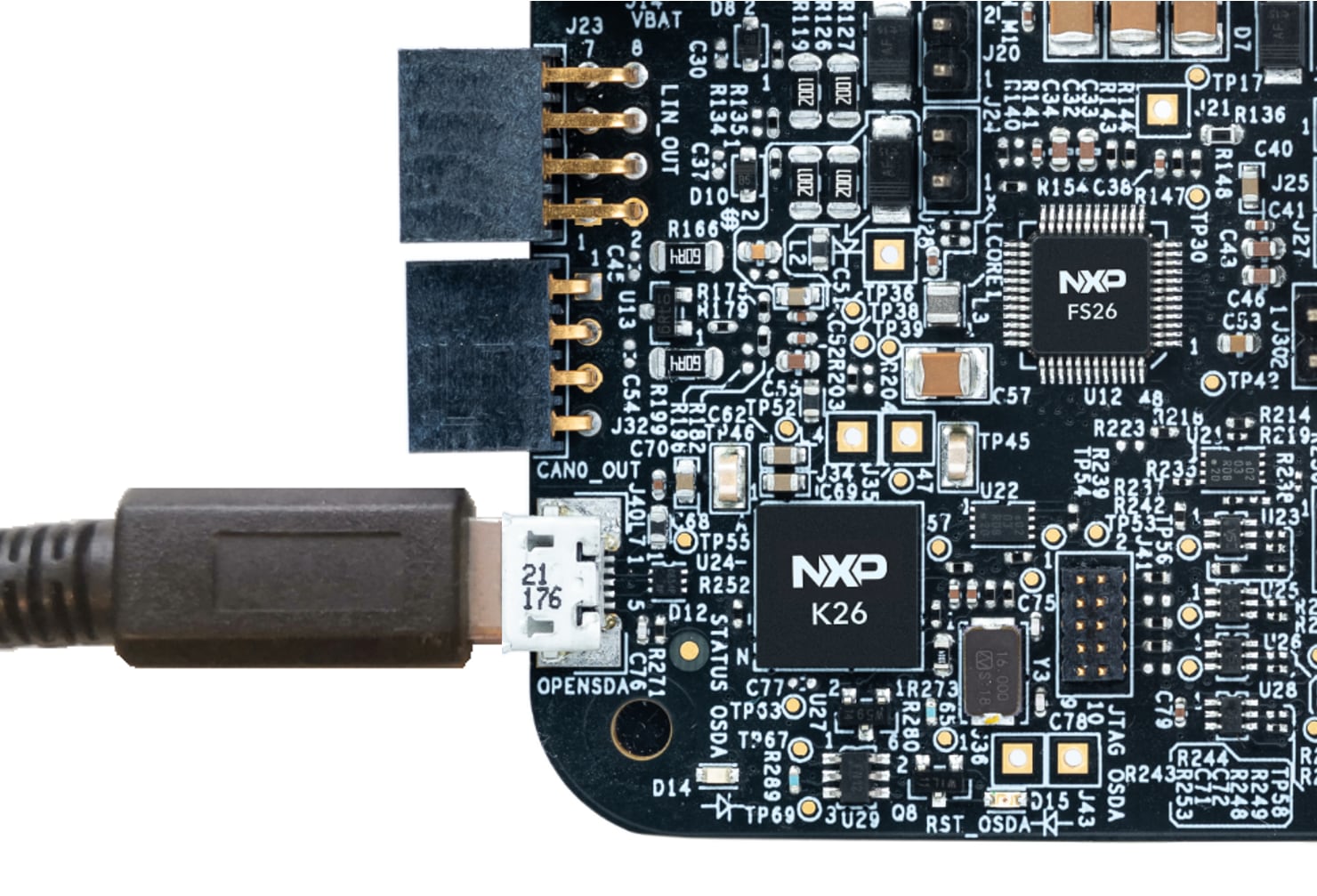

将任一微型USB线缆连接到J40接头，通过板载S32K3调试器进行调试。

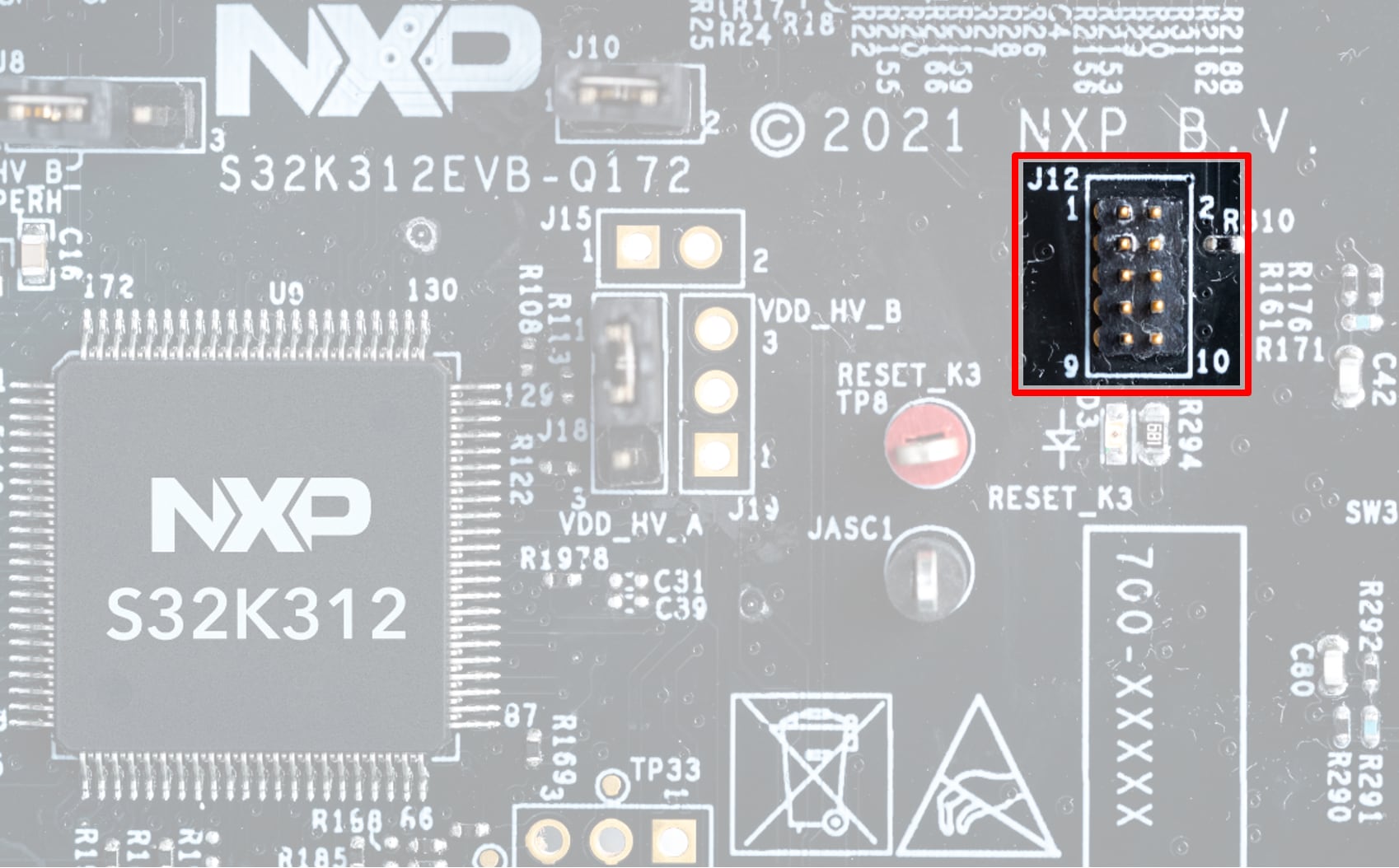

或使用JTAG连接器，通过外部S32K3调试器进行调试。
4. 构建和调试
让我们开始试用S32K312EVB-Q172评估板。
4.1 从示例创建S32DS项目
打开S32DS，并从菜单中转到:File → New → S32DS Project from Example. 选择一个RTD示例代码。您可以选择使用高级API的示例，也可以选择使用低级API的示例。例如：Port_example_K312。
4.2 使用配置工具
双击.mex项目文件。
请确定您配置了适当的项目，然后点击"Update Code"（“更新代码”）按钮生成配置文件。
4.3 上传软件和调试
返回到C/C++视图。

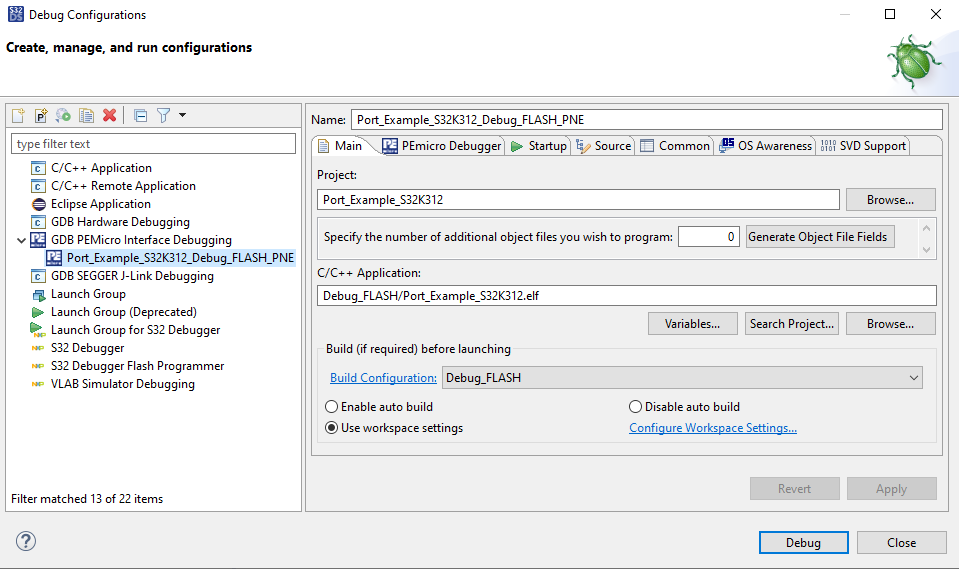

使用Debug Configuration（调试配置）菜单，选择一个预定义的调试配置，可构建软件并将其上传到MCU。
S32DS将切换到Debug视图，您可以在其中运行代码。
红色LED现在将闪烁约10秒钟。
