1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小器件尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用RD33771CDSTEVB板的过程。
1.1 套件内含物/装箱单
RD33771CDSTEVB 内含物包括：
- 组装和测试好的RD33771CDSTEVB板，放在防静电袋中。
- 20cm 26引脚电池终端线缆
- 20cm TPL总线电缆
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 7至14节电池组或电池组仿真器，例如BATT-14CEMULATOR
1.3 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11343，RD33771CDSTEVB参考设计。
2. 硬件介绍
2.1 板特性
- 菊花链设备连接
- 运行模式LED指示灯
- 电池平衡电阻器
- 变压器隔离
- 电池传感输入，带RC滤波器
- 通用IO：数字I/O输入、唤醒输入、转换触发输入、比率模拟输入、带绝对测量的模拟输入
2.2 板说明
RD33771CDSTEVB可用作硬件评估工具，支持恩智浦的MC33771C设备。RD33771CDSTEVB是快速完成基于MC33771C的电流、电压和温度感应应用的理想平台。
RD33771CDSTEVB包含一个转换器，用于在高速隔离通信网络中实现通信。信息以数字形式传输至微控制器进行处理。

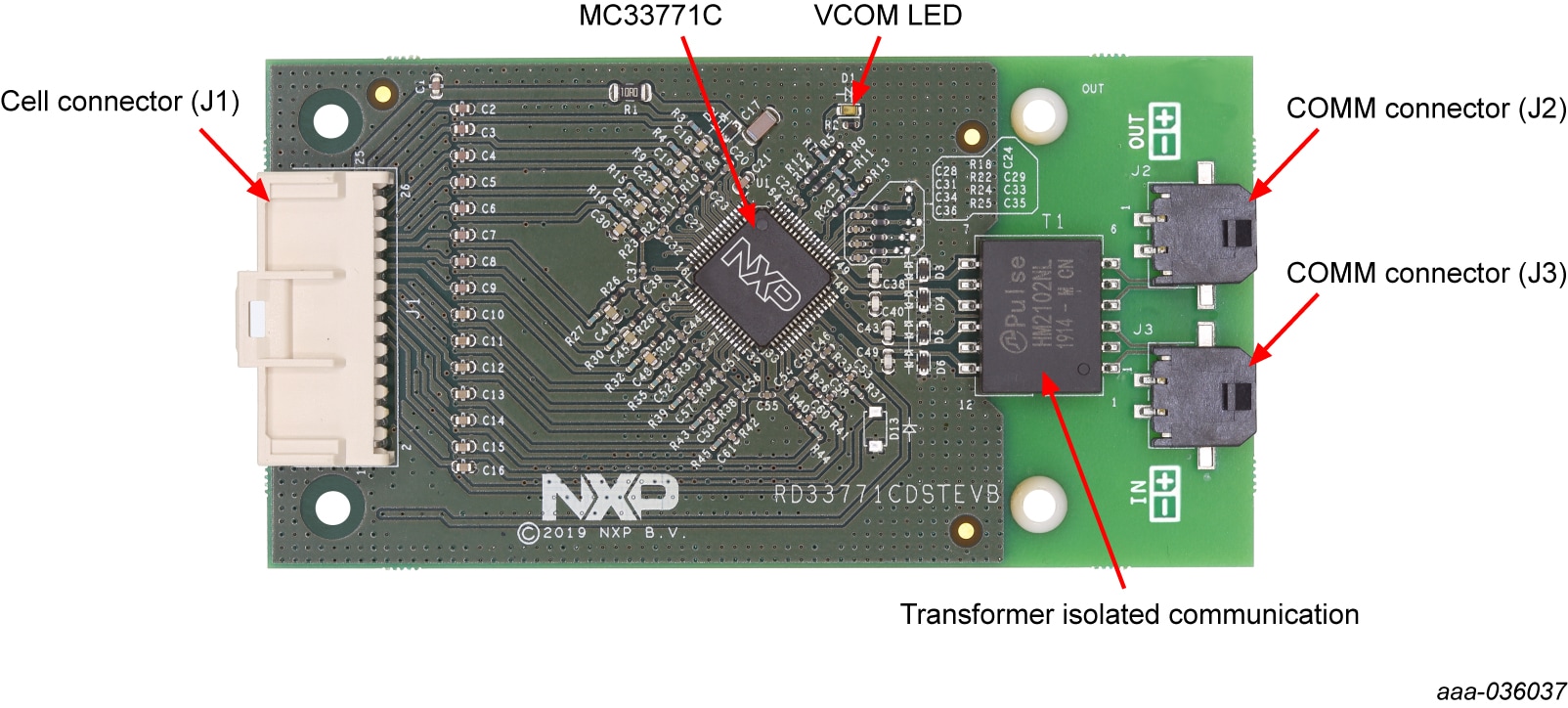

2.3 板组件
RD33771CDSTEVB概述：具有变压器隔离的高压锂离子电池管理系统参考设计。
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11343，RD33771CDSTEVB参考设计。
3. 配置硬件

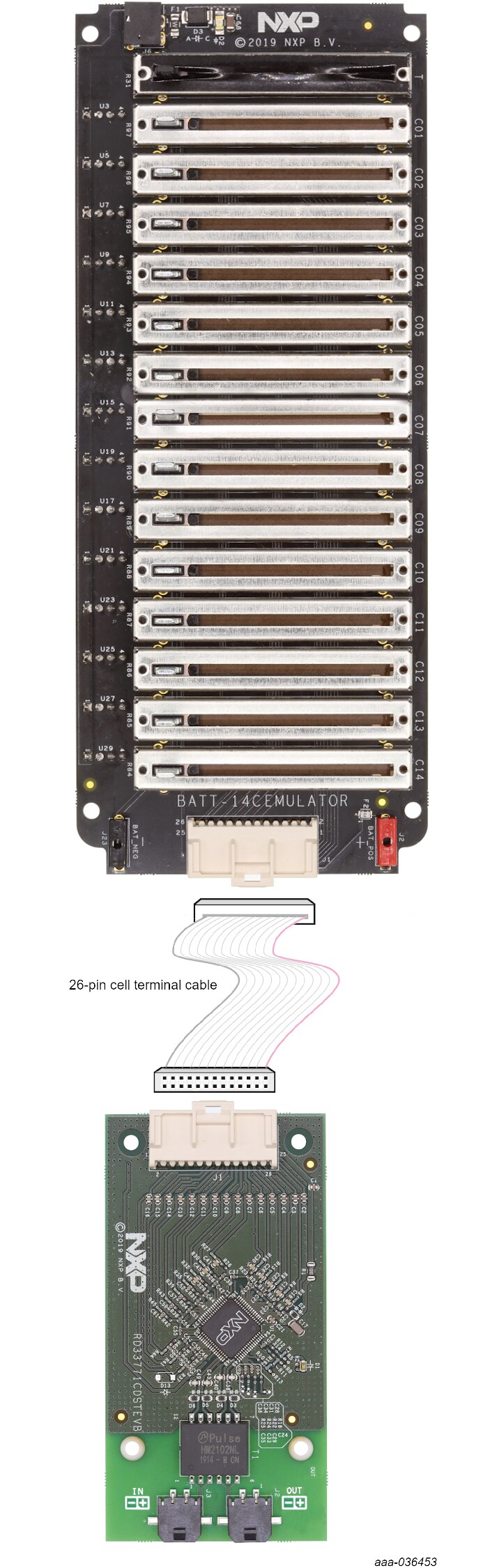

3.1 电池仿真连接
至少可以监视7节电池，最多可以监视14节电池。恩智浦提供14节的电池仿真器板BATT-14CEMULATOR。该板提供了一种直观的方式来改变仿真电池组的14节电池中任何一个的电压和四个电压输出，以仿真四个外部NTC。可以使用随附的电源线将仿真器板连接到RD33771CDSTEVB连接器J1。

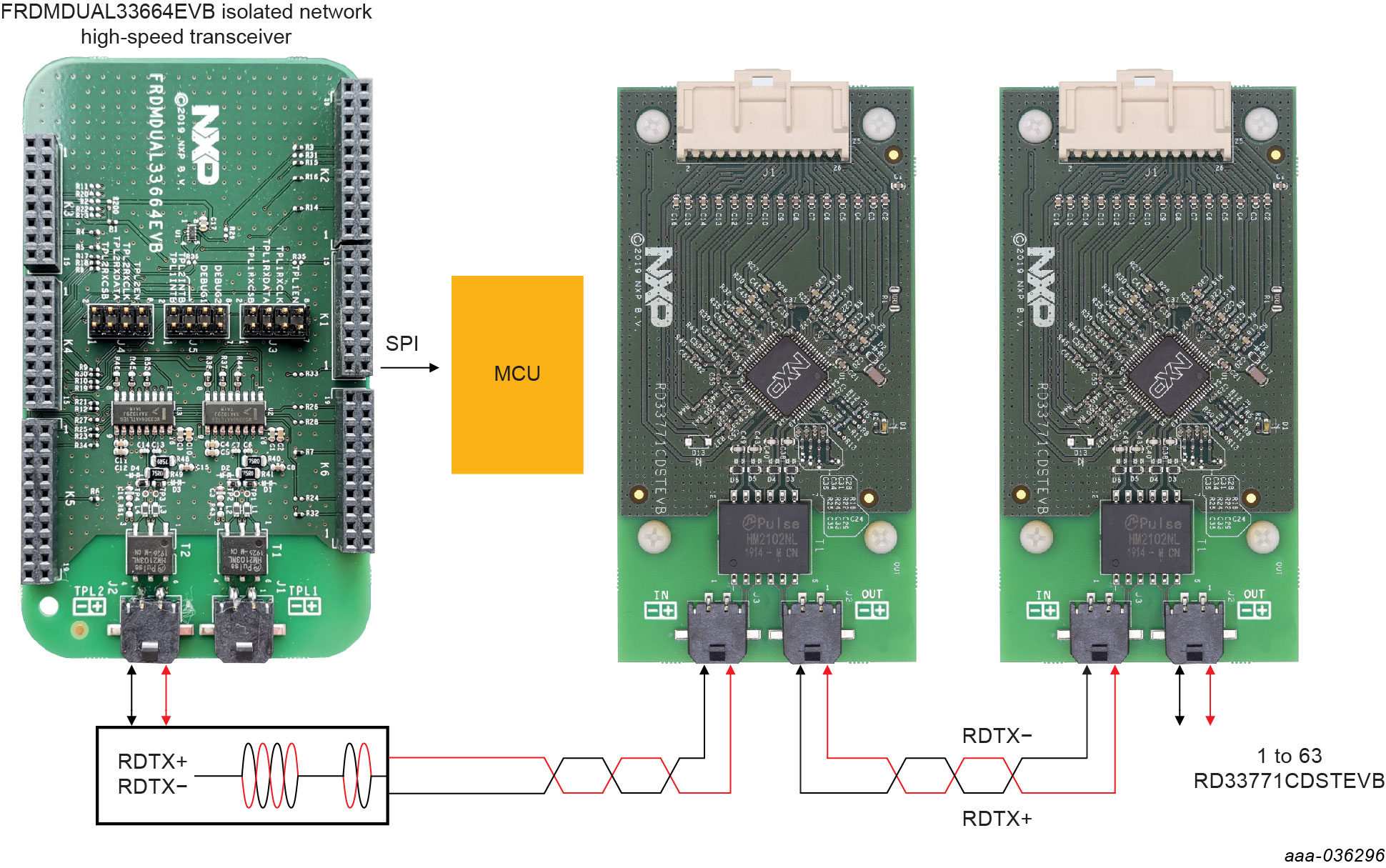

3.2 TPL通信连接
在具有菊花链配置的高压隔离应用中，最多可连接63个RD33771CDSTEVB板。TPL连接使用通信连接器(J2, J3)。
3.3 支持其他板
有关硬件配置的更多详细信息，请参见UM11343，RD33771CDSTEVB参考设计。
3.4 即买即用
开始嵌入式应用开发。
4. 了解详情
4.1 产品汇总页
MC33771C产品汇总页位于https://www.nxp.com/MC33771C。
4.2 工具汇总页
RD33771CDSTEVB参考设计的工具汇总页位于https://www.nxp.com/RD33771CDSTEVB。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用RD33771CDSTEVB参考设计的快速参考信息，包括可下载资产。
4.3 参考
除了恩智浦MC33771C：14通道锂离子电池控制器IC页面外，您可能还想访问：
产品页面：
工具页面：
应用页面：
硬件页面：
软件页面：
4.4 购买板
RD33771CDSTEVB：MC33771C参考设计板，具有隔离的菊花链通信
