恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术,整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长,器件尺寸小,组件数量少,成本低,性能高,帮助您打造先进的系统。本页面将指导您完成设置和使用PCF85053ATK-ARD板的过程。
PCF85053ATK-ARD套件内含物包括:
Something went wrong! Please try again.
熟悉I2C总线是有帮助的,但不是必需的。
Something went wrong! Please try again.
该器件对静电放电(ESD)敏感。因此,运输和搬运过程中应特别注意。在开包或处理硬件之前,请使用接地片或触摸一下电脑机箱或其他接地装置。
Something went wrong! Please try again.
Something went wrong! Please try again.
Something went wrong! Please try again.
PCF85053ATK-ARD评估板是配备Arduino接头的扩展板,专用于PCF85053A TK IC的简单测试和设计,具有实时时钟/日历报警功能、电池切换和时间戳功能,可通过两条快速模式I2C总线进行控制。
该评估板与MIMXRT1050-EVKB、LPCXpresso55S69和MIMXRT685-EVK完全兼容,包括GUI软件控制。该评估板可以连接到配备Arduino接头的任何器件上。
Something went wrong! Please try again.
PCF85053ATK-ARD板概述

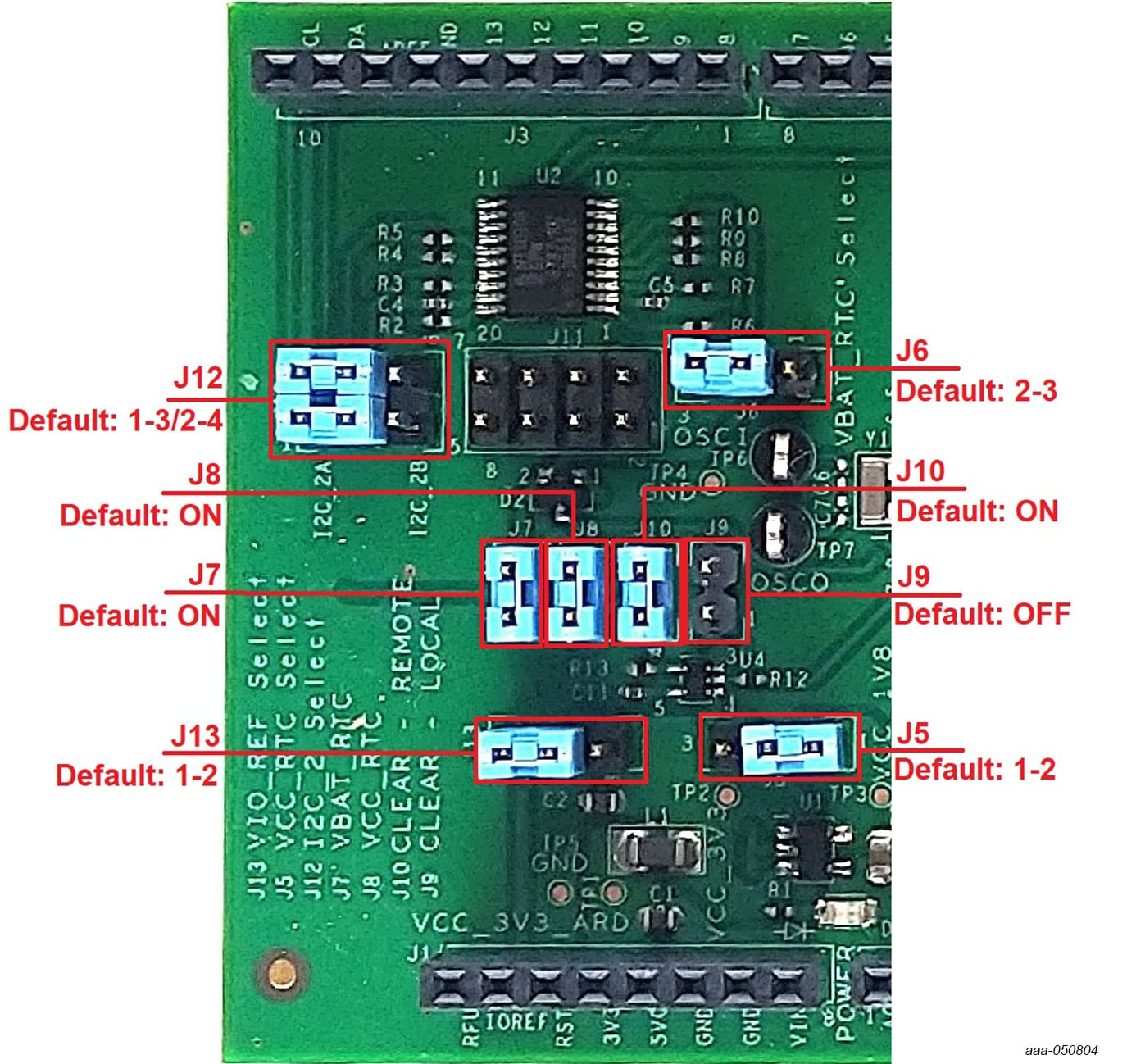

图1 PCF85053ATK-ARD评估板,俯视图

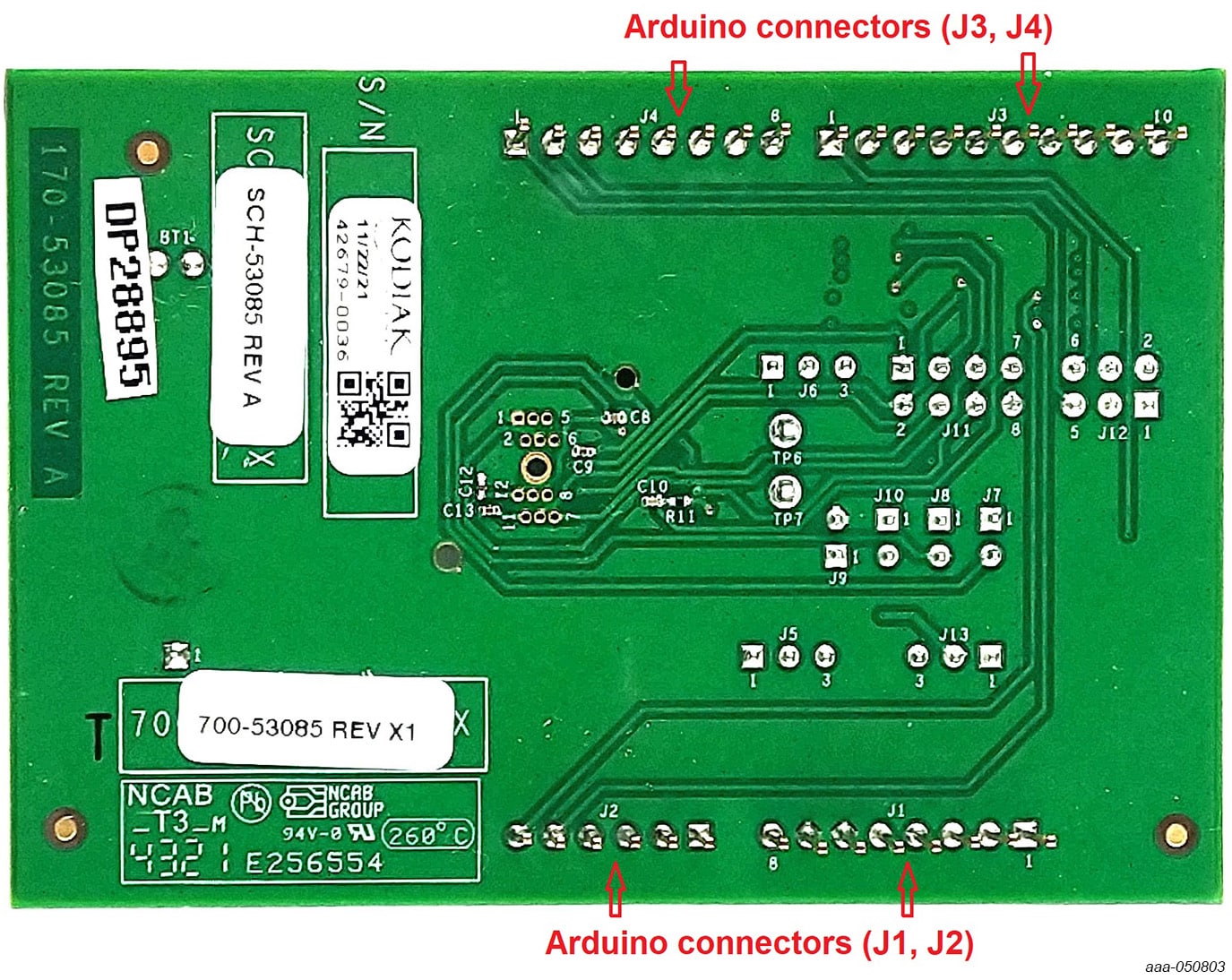

图2 PCF85053ATK-ARD评估板,底视图
Something went wrong! Please try again.
PCF85053ATK-ARD评估板作为扩展板设计和构建,能够与配备Arduino接头的主板一起工作。该评估板与以下恩智浦评估板完全兼容:
每个上述评估板/开发板都有固件支持,可从恩智浦公司网站(www.nxp.com)下载。启动前,必须使用相应的固件包对EVK主板进行编程。
此外,还可以从恩智浦网站下载GUI应用(Windows 10) ,允许通过一个上述EVK快速测试和运行PCF85053ATK-ARD扩展板。GUI应用对于所有三个EVK都是通用的。有关在PC上安装EVK固件和GUI主机软件的详细信息,请通过https://www.nxp.com/docs/en/userguide/UM11581.pdf下载UM11581 - Arduino Shields GUI和固件安装手册
安装软件后,第一步需选择正确的组合EVK – PCF85053ATK-ARD扩展板,再从GUI界面控制该板。
图3显示了使用MIMXRT1050-EVK操作PCF85053ATK-ARD扩展板所需的硬件。以下为必备项目:
MIMXRT1050-EVK主板可以通过以下三种方法供电:
J2
)J9
)J28
) 当PC机通过USB接口 J9
、 J38
连接时,EVK可以通电,同时与PC机连接进行数据交换。
建立通信之前,较旧的USB端口(来自PC)无法提供必要的电流(500mA),请使用外部电源(连接至J2
)。
从EVK评估板上的J1
(见图3),用户可以选择主板的电源配置。如需了解更多详细信息,请参阅MIMXRT1050 EVKB板硬件用户指南。

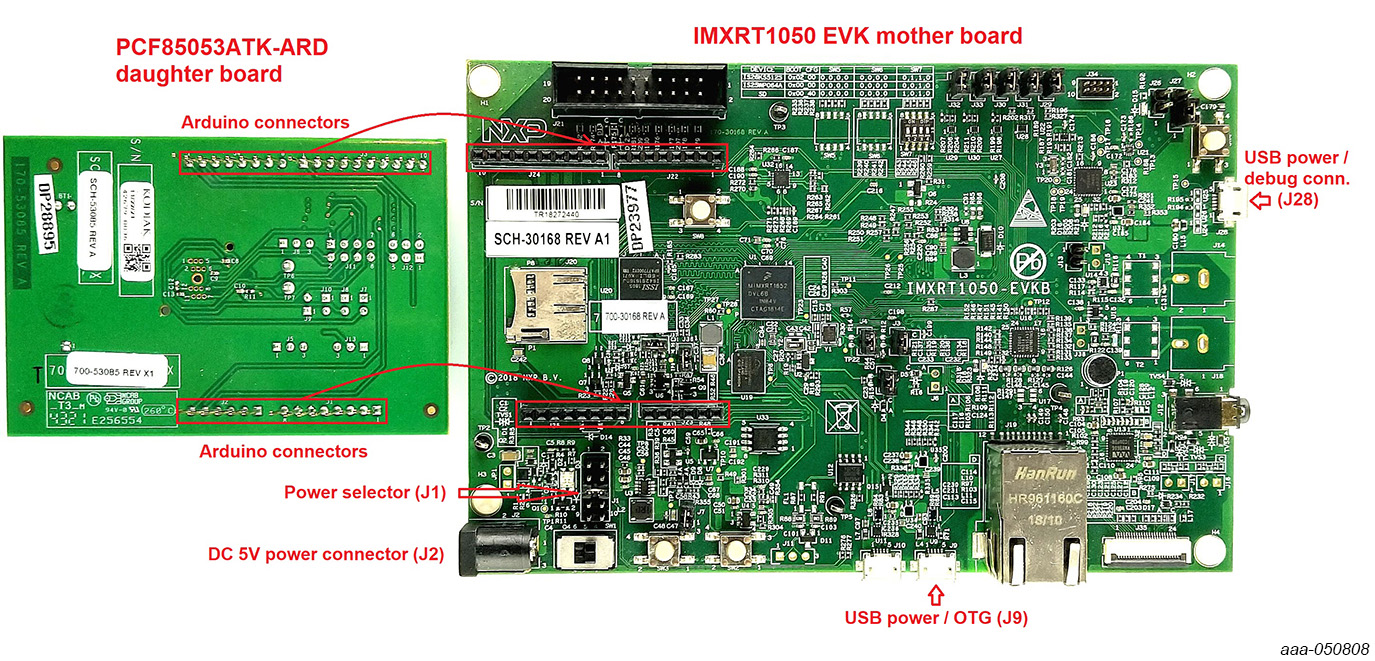

图3 启动之前的PCF85053A-ARD扩展板与MIMXRT1050-EVK评估板
请按以下步骤配置硬件和工作站:
J1
)。如果使用J28
供电,则将J1
跳线放置在位置5-6。如果使用外接电源(连接到J2
),则跳线J1
放置在位置1-2J12
置于1-2/3-4位置(默认值)J9
,将EVK评估板连接到计算机的USB端口图4显示了操作过程中的此评估板。

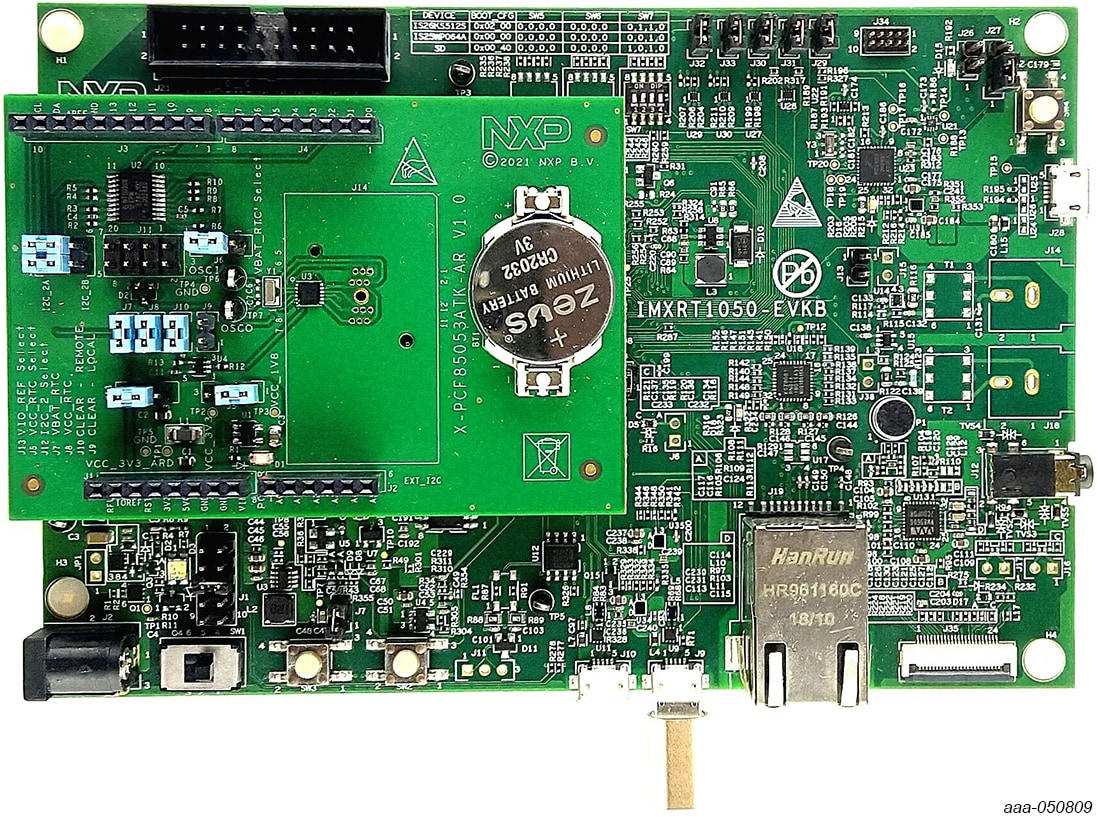

图4 PCF85053A-ARD扩展板/ MIMXRT1050-EVK评估板操作组件
Something went wrong! Please try again.
图5显示了操作PCF85053ATK-ARD和LPCXpresso55S69 EVK评估板所需的硬件。此配置包括:
LPCXpresso55S69开发板配有四个USB Micro-B接头:P5、P6、P9和P10。该板可通过任何USB端口供电。使用P6 USB接头将板连接到PC可以简化启动操作,因为P6专用于调试,因此USB电缆可以同时完成两项任务:为板供电和充当EVK评估板和PC之间的数据链路。如需了解LPCXpresso55S69开发板通电和操作的更多详细信息,请参阅此处的LPCXpresso55S69/LPCXpresso55S28开发板用户手册。
图5 启动之前的PCF85053A-ARD扩展板与LPCXpresso55S69主板
下列步骤介绍了该配置组装、编程和运行的步骤,如图5所示。
J12
置于1-2/3-4位置(默认值)图6显示了两个板正在运行。
图6.PCF85053A-ARD扩展板R/eLv.P1C — Xp2r0eMssaorc5h52S06293主板操作
Something went wrong! Please try again.
第三块是MIMXRT685-EVK评估板,可与PCF85053ATK-ARD板一起使用。图7显示了组装和操作之前的两块板。测试和操作此评估板组件需要以下物品:
MIMXRT685-EVK评估板有三种通电方式:通过链接USB(J5
)、外接电源USB (J6
)和目标USB (J7
)。Barrel接头J24
可为数字放大器部分供电,因此不能为MIMXRT685-EVK评估板供电。PC工作站与EVK之间的数据链路通过Target USB(J7
)实现。使用J7
接头和USB电缆,可以同时为MIMXRT685-EVK / PCF85053ATK-ARD组件供电并将其连接到PC,从GUI应用进行操作。
用户可以在MIMXRT685-EVK UM11159用户手册中找到有关设置组件的通电和操作的详细信息。此pdf文件可从www.nxp.com下载。

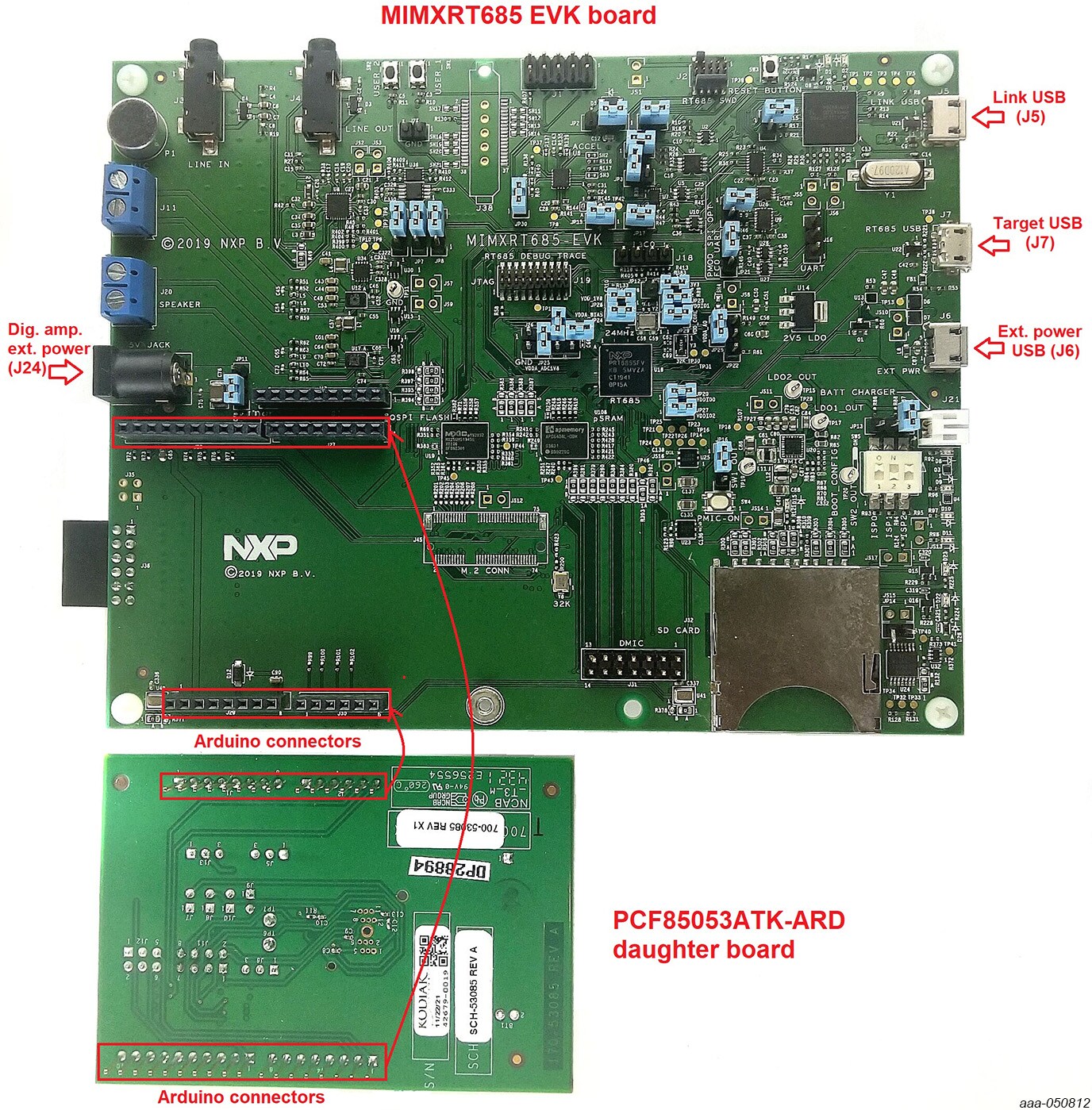

图7 启动之前的PCF85053ATK-ARD扩展板与MIMXRT685-EVK评估板组件
按照以下步骤配置和运行设置:
J12
跳接线接头:使用两根跳接线将引脚3连接到引脚6,将引脚4连接到引脚5(见图8)J7

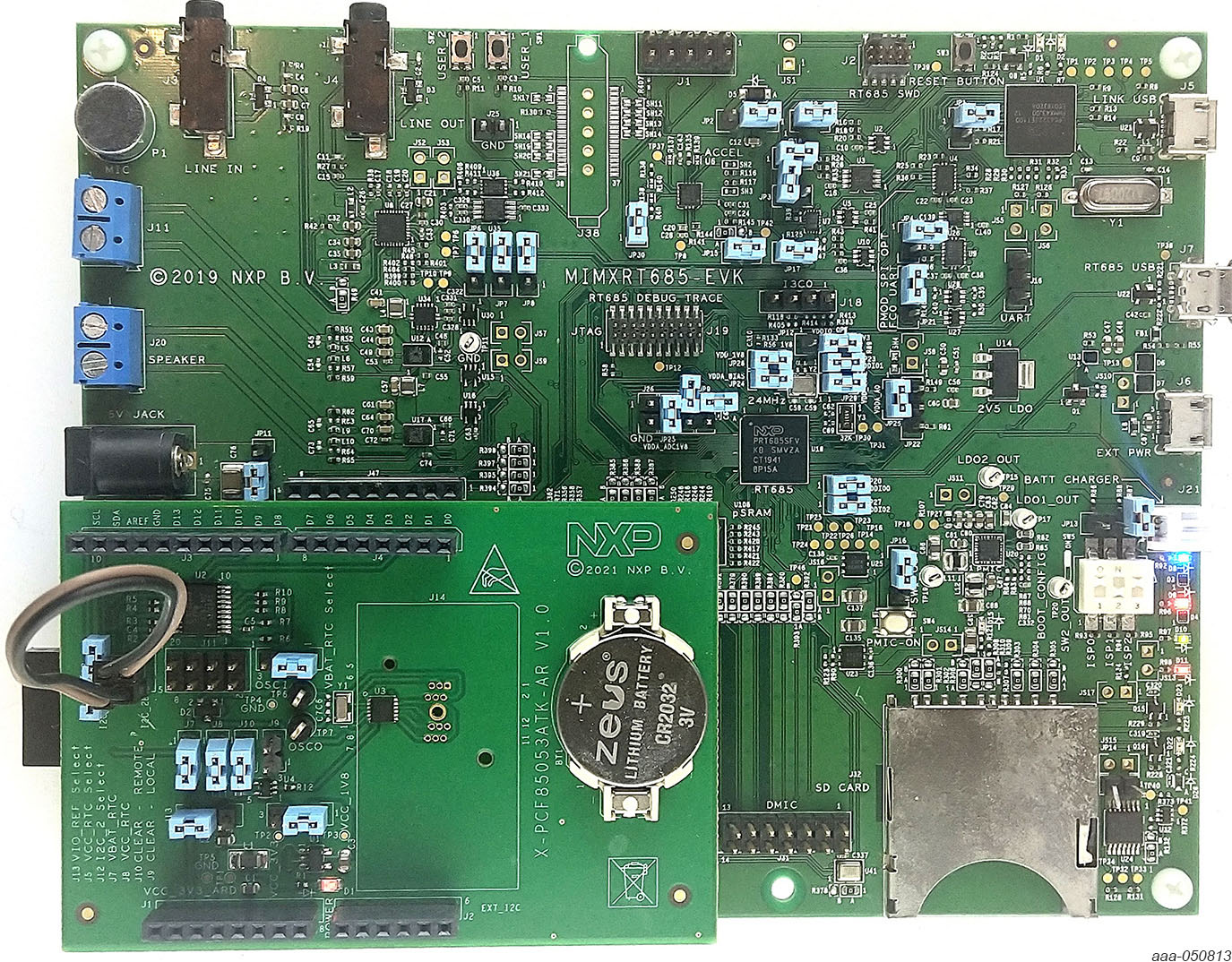

目标USB接头的Micro-B电缆将EVK连接到PC图8 PCF85053ATK-ARD扩展板/ MIMXRT685-EVK评估板操作
Something went wrong! Please try again.
PCF85053ATK-ARD扩展板可以与具有Arduino端口的任何其他评估板一起使用。有两种连接板的选项:使用配备Arduino接头的其他EVK和不带Arduino接头的EVK。在第一种情况下,根据PCF85053A规范开发固件,然后将PCF85053ATK-ARD扩展板简单连接到EVK,可操作该板。第二种情况是,使用Arduino连接器的引脚图进行必要的电气连接(用于电源、I2C总线和控制线路),并确保开发符合IC规范所需的固件。使用PCF85053A数据表阅读有关DUT IC内部寄存器和内部控制器与EVK之间数据交换的详细信息。确保电气连接正确,并避免信号线上的数据冲突,以防损坏IC。
