连接！
LPCXpresso51U68开发板快速入门 – 开箱并上电。
LPCXpresso51U68开发板快速入门 - 演示。

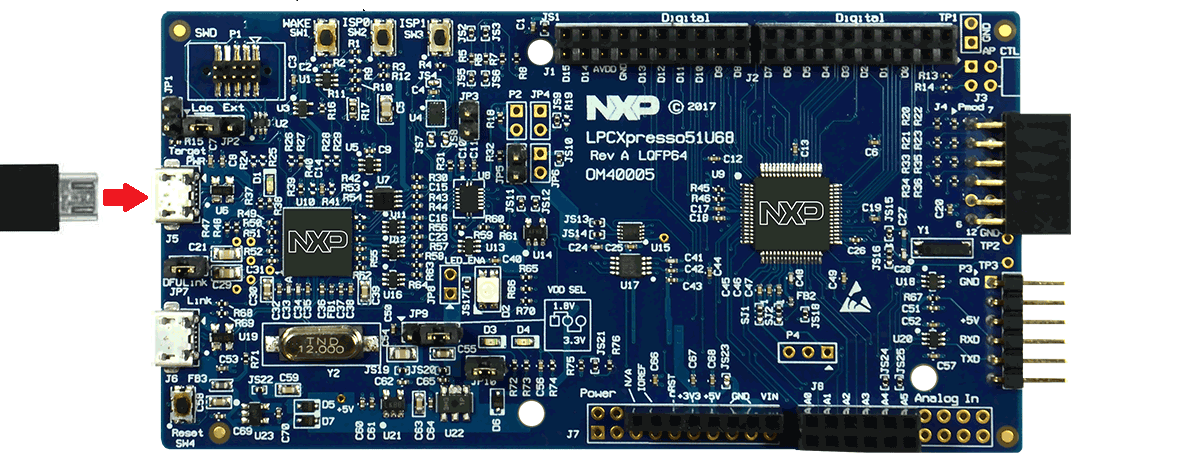

1.1 连接USB线缆
1.2 运行开箱即用的演示

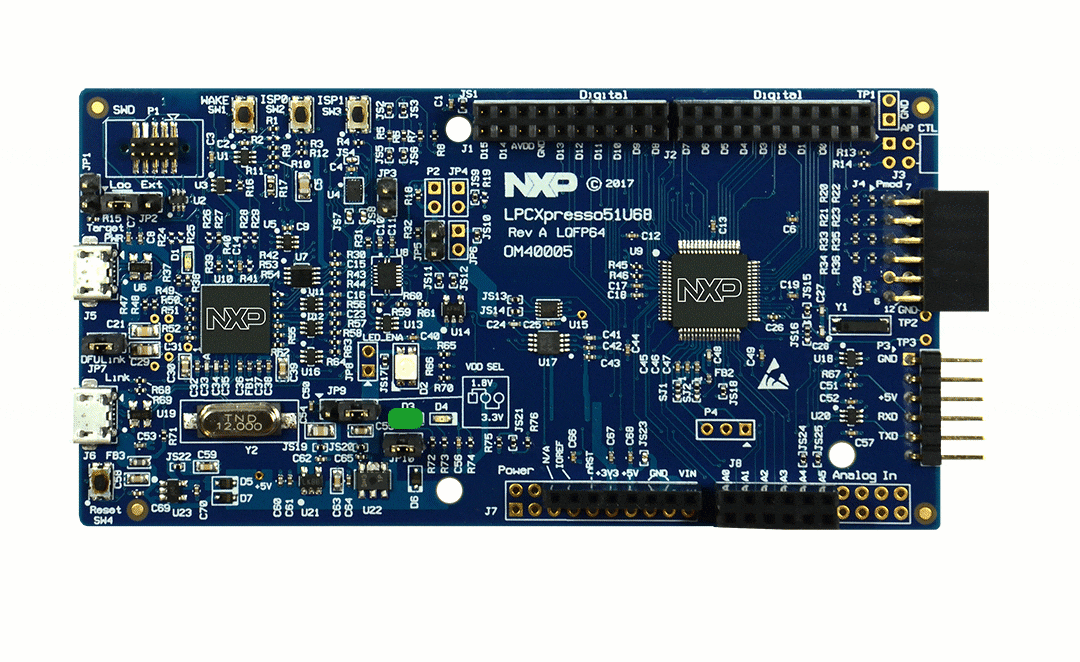

LPCXpresso51U68电路板预装了一个简单的程序，红色RGB LED灯大约每秒闪烁一次。此演示将在主板通电时(从任一USB连接器)上电并运行，但在此阶段，可连接到电源J5 (目标)连接器。
2.1 MCUXpresso SDK快速入门！
MCUXpresso软件开发套件(SDK)为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。
点击以下链接，下载LPCXpresso51U68的预配置SDK版本，其中包括MCUXpresso IDE、Keil MDK和IAR EWARM的版本。将LPCXpresso51U68用作目标电路板。
您还可以使用在线MCUXpresso网络工具，为使用SDK构建工具的LPCXpresso51U68创建定制SDK数据包。
想使用其他工具链？
没问题！MCUXpresso SDK包括对IAR和Keil等其他工具的支持。
要设置LPCXpresso51U68与第三方工具一起使用，请首先安装LPCScrypt，然后安装电路板的设备驱动程序。以下视频显示了如何使用此实用工具来通过LPCScrypt编程电路板的硬件调试器。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，并提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。
2.4 串行终端
大多数为IAR和Keil工具设置的MCUXpresso SDK示例使用MCU UART进行printf输出，这也是MCUXpresso IDE的一个选项。如果您不确定如何使用终端应用，请尝试下面一个教程：
不确定如何使用终端应用？试试这些教程：
Tera Term教程
Tera Term是一款广受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。

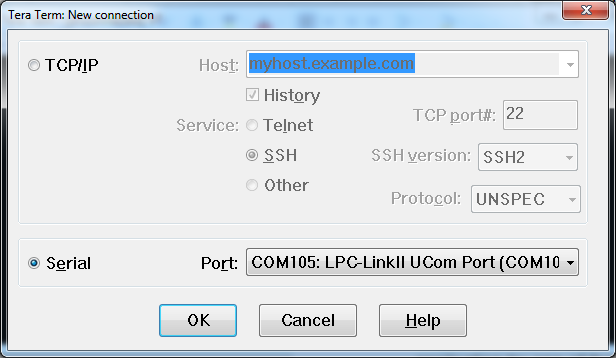

- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪
PuTTY教程
PuTTY是一款广受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
构建，运行
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。To see what's available, browse to the SDK boards folder of your SDK installation and select LPCXpresso51U68 (
如需了解特定示例代码的详细信息，请参阅示例文件夹中的readme.txt文件。
3.2 构建、运行
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，您也许想知道如何自己完成构建和调试。LPC51U68 SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。
在MCUXpresso IDE中运行LPCXpresso51U68 SDK示例。
想使用其他工具链？
采用IAR运行演示
1. 构建示例应用
以下步骤将指导您运行led_output应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。
-
如果还未完成，在以下路径中打开所需应用的示例应用工作区：大多数示例应用工作区文件位于以下路径：
/boards/ / / /iar 以hello_world演示为例，路径为：
/boards/LPCXpresso51U68/driver_examples/gpio/led_output/iar -

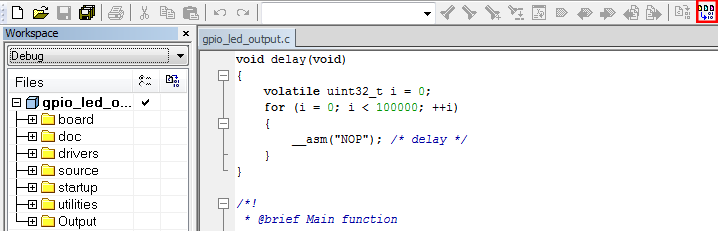

选择“gpio_led_output – Debug”目标。
-

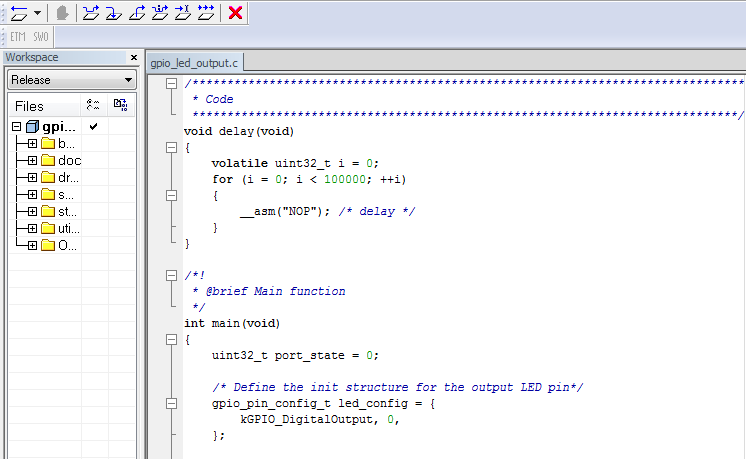

为了构建演示应用，点击"Make"按钮，在下文用红色突出显示。
-
构建将完成，并且不会报错。
2. 运行示例应用
LPCXpresso51U68电路板出厂时预装了CMSIS-DAP调试接口。将开发平台连接到您的PC，此举通过USB线缆连接电路板上的J6 “调试链路”
确保在给电路板供电后，从内部闪存启动硬件调试器时拆除DFULink跳线(JP7)。
-
点击"Download and Debug"按钮，将应用下载到目标。
-
然后，可将此应用下载到目标应用，并自动运行到main()函数。
-
点击"Go"按钮运行代码，以启动应用。
采用Keil® MDK/µVision®运行演示
1. 安装CMSIS器件包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)器件包，才能从调试角度来说完全支持器件。这些器件包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。
-
打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。
-
在Pack Installer (包安装程序)窗口，浏览至有LPC数据包的部分(这些数据包按字母顺序排列)。LPC包以“Keil::LPC”开头，后跟MCU系列名称; 选择“Keil::LPC51U00”，然后LPC51U68点击此包旁边的“安装”按钮。这个流程需要互联网连接，才能成功完成。
安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
2. 构建示例应用
以下步骤将指导您运行gpio_led_output应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / /mdk The workspace file is named
.uvmpw, so for this specific example, the actual path is: /boards/LPCXpresso51U68/driver_examples/gpio/led_output/mdk/gpio_led_output.uvmpw -
要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。
构建将完成，并且不会报错。
3. 运行示例应用
LPCXpresso51U68电路板出厂时预装了CMSIS-DAP调试接口。
确保在给电路板供电后，从内部闪存启动硬件调试器时拆除DFULink跳线(JP7)。

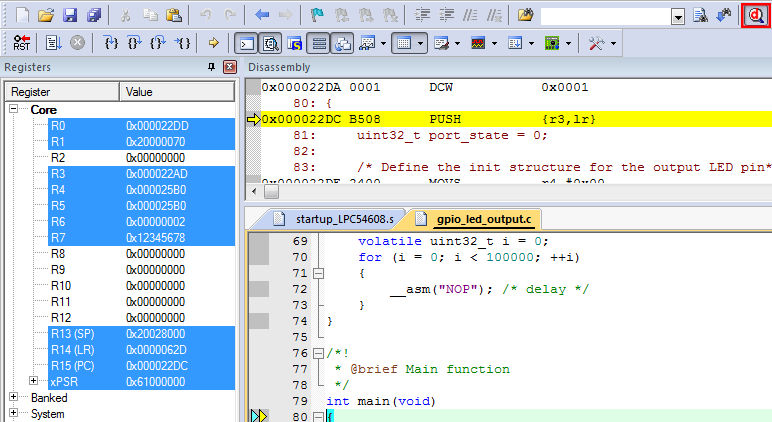

- 应用构建完成后，点击"Download"按钮，将应用下载到目标。
- 点击"Download"按钮后，此应用下载到目标并开始运行。如需调试应用，请点击"Start/Stop Debug Session"按钮，用红色突出显示。
- 单击"Run"按钮运行代码，以启用应用。
4.1 获取SDK Project Generator
让我们创建自己的项目，制作基于SDK的简单应用。恩智浦提供直观、简单的项目生成工具，允许基于Kinetis SDK创建定制项目。
4.2 运行SDK Project Generator

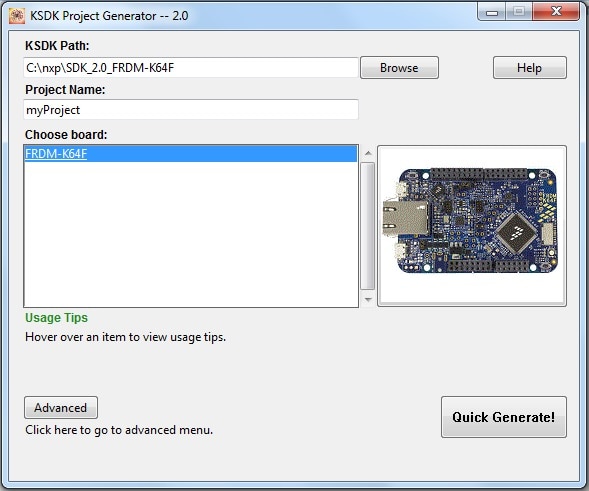

解压ZIP文件后，点击操作系统对应的KSDK_Project_Generator可执行文件，打开此工具。将此工具指向SDK安装路径，给项目命名并选择可用作参考板的开发板。点击"Quick Generate"按钮完成。
4.3 打开项目
Your new project will be located in
4.4 编写代码
现在，让我们的新项目做点儿什么吧。SDK示例提供板级支持包(BSP)来完成针对开发板的各种操作，包括针对LED灯、开关和外设实例等项目的宏命令和定义。为了简化操作，让我们使用BSP宏命令使LED灯闪烁。
采用以下代码更新项目的main.c文件中的main()函数：
// Configure board specific pin muxing
BOARD_InitPins();
// Configure clock source
BOARD_BootClockRUN();
// Initialize the UART terminal
BOARD_InitDebugConsole();
PRINTF("\r\nRunning the myProject project.\n");
// Enable GPIO port for the red LED
CLOCK_EnableClock(kCLOCK_PortE);
PORT_SetPinMux(BOARD_LED_RED_GPIO_PORT, BOARD_LED_RED_GPIO_PIN, kPORT_MuxAsGpio);
LED_RED_INIT(LOGIC_LED_OFF);
for (;;)
{
LED_RED_TOGGLE();
delay = 5000000;
while(delay--);
}
4.5 构建、下载和运行
更改完main()函数后，开始构建应用。一旦构建完成，将应用下载到您的开发板。
如果您需要了解如何构建、下载或运行应用，请参考第3.2节中的专用工具指南。
4.6 成功！
应用下载完成后，您会看到FRDM-KE15Z的红色LED灯闪烁。您还可以使用PRINTF查看终端输出。
演示不能用？
您的板子是这样的包装吗？
没问题！您的板是旧封装，闪存存储器中预装了不同的开箱即用演示。
您会看到RGB LED灯在红、蓝和绿三种颜色之间依次切换。您准备就绪时，可以进行下一步。
仍然不能用？
试着按步骤继续操作，获得板上运行的其他示例应用。如果仍有问题，请通过恩智浦网络社区与我们联系。
采用Kinetis Design Studio IDE运行演示
1. 安装KDS更新
开始使用带KSDK的KDS IDE之前，建议您确保工具为最新版本。以下展示的步骤针对Windows版本的KDS，但对于Mac和Linux用户同样适用。
-
选择"Help" -> "Check for Updates"。
-
安装来自恩智浦的所有更新 – 这些由“com.NXP.xxx”或“com.nxp.xxx”来表示。工具链或调试接口可能也有更新。大多数情况下，安装这些额外的更新不会有问题，但这些更新不是KDS工具链发布的一部分，所以可能会引发问题。
2. 构建示例应用
以下步骤将指导您运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。
注：
Linux和Mac操作系统所需的步骤与Windows相同。
-
从KDS IDE菜单选择"File->Import"。在显示的窗口中，展开"Project of Projects"文件夹并选择"Existing Project Sets"。然后，点击"Next"按钮。
-
点击"Import from file:"选项旁边的"Browse"按钮浏览。
-
指向以下路径的示例应用项目：
/boards/ / / /kds 对于本指南，请选择以下位置：
/boards/frdmke15z/demo_apps/hello_world/kds -
指向正确目录后，您的"Import Working Sets and Projects"窗口显示如下图 。点击"Finish"按钮完成。
-
每个KSDK项目支持两种项目配置(构建目标)：
- 调试 – 编译器优化设置为低，生成可执行文件的调试信息。选择此目标是为了开发和调试。
- 释放 – 编译器优化设置为高，不生成调试信息。选择此目标是为了最终应用部署。
-
选择适当的构建目标，"Debug"或"Release"，方法是点击锤子图标旁的向下箭头，如下所示。在这个示例中，选择"Debug"目标。
-
选择构建目标后，平台库开始构建。未来重建该库时，只需点击锤子图标(假定选择同一构建目标)。
3. 运行示例应用
FRDM-KE15Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了开发板上的调试OpenSDA应用，请访问http://www.nxp.com/opensda了解如何更新开发板或将开发板恢复到出厂状态。
注：
Mac用户必须安装J-Link OpenSDA应用，才能使用KDS IDE下载并调试板。
通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆，将开发平台连接到PC。
-
打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为15200
- 无奇偶校验
- 数据位为8
- 停止位为1
-
以下命令仅适用于Linux操作系统用户，在终端运行。根据KDS IDE所需，将libudev安装到您的系统，以便启动调试器。
user@ubuntu:~$ sudo apt-get install libudev-dev libudev1user@ubuntu:~$ sudo ln –s /usr/lib/x86_64-linux-gnu/libudev.so /usr/lib/x86_64-linux-gnu/libudev.so.0 -
确保调试器的配置与您想要连接的目标相符。这里指的是开发板的OpenSDA接口。如果您不确定板的型号，请参阅本对话框右上角所链接PDF的附录B。
-
为了查看可用的调试器配置，点击绿色"Debug"按钮旁向下的小箭头，并选择"Debug Configurations"。
-
在Debug Configurations对话框中，选择与您正在使用的硬件平台对应的调试配置。对于Windows或Linux用户，选择OpenOCD For Mac用户下的mbed/CMSIS-DAP选项，并选择J-Link。
选择调试器接口，并点击"Debug"按钮启动调试器。
-
-
此应用下载到目标并自动运行到main()函数：
-
点击"Resume"按钮启动应用：
-
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
采用ARM运行演示
1. 安装工具链
本节包含采用Kinetis SDK支持的Arm GCC工具链构建并运行KSDK演示应用所需的必要组件的安装步骤。Arm GCC工具有许多使用方式，但此例主要演示其在Windows环境中的使用。虽然这里未讨论，但GCC工具还可与Linux操作系统和Mac OSX配套使用。
安装GCC Arm嵌入式工具链
从launchpad.net/gcc-arm-embedded下载并运行安装程序。这是我们实际使用工具链(例如，编译器、链接器等)。GCC工具链应当对应最新的支持版本，参见Kinetis SDK版本说明。
安装MinGW
Minimalist GNU for Windows (MinGW)开发工具提供了一套独立于第三方C-Runtime DLL (如Cygwin)的工具。KSDK所用的构建环境无需使用MinGW Build工具，但充分利用了MinGW和MSYS的基础安装。MSYS为与Unix类似的接口和工具提供基本的Shell。
从sourceforge.net/projects/mingw/files/Installer/下载最新的MinGW mingw-get-setup安装程序。
运行安装程序。推荐的安装路径为C:\MinGW，但是，您可以将其安装到任何位置。
-
确保在Basic Setup菜单下选择了"mingw32-base"和"msys-base"。
-
点击"Installation"菜单中的"Apply Changes"，并按照其余指令完成安装。
-
添加相应项目到Windows操作系统的Path环境变量。在"Environment Variables..."部分的Control Panel -> System and Security -> System -> Advanced System Settings下可找到它。路径为：
\bin 假设默认安装路径为C:\MinGW，此例如下所示。如果路径设置不正确，工具链将不起作用。
注：
如果您的Path变量中包含"C:\MinGW\msys\x.x\bin" (根据KSDK 1.0.0要求)，删除该路径以确保新的GCC构建系统正常工作。
从www.cmake.org/cmake/resources/software.html下载CMake 3.0.x。
-
安装CMake，确保安装时选择"Add CMake to system PATH"选项。由用户选择是为所有用户还是只为当前用户将其安装到PATH。在这个示例中，假设为所有用户安装了此应用。
按照安装程序的其余指令操作。
可能需要重启系统，才能使PATH更改生效。
注：
此安装路径不包含任何空格。
为ARMGCC_DIR添加新环境变量
创建新的系统环境变量并命名为ARMGCC_DIR。此变量的值应当指向Arm GCC嵌入式工具链安装路径，此例中的安装路径为：
C:\Program Files (x86)\GNU Tools Arm Embedded\4.9 2015q3
参考GNU Arm GCC嵌入式工具的安装文件夹，获得确切的安装路径名。
安装CMake
2. 构建示例应用
要构建示例应用，请按照这些步骤操作。
-
1.如果没有运行，则打开GCC Arm嵌入式工具链命令窗口。To launch the window, from the Windows operating system Start menu, go to “Programs -> GNU Tools Arm Embedded
” and select “GCC Command Prompt”.
-
将目录更改为示例应用项目目录，它有如下路径：
/boards/ / / /armgcc 对于本指南，确切的路径为：
/boards/frdmke15z/demo_apps/hello_world/armgcc -
在命令行键入"build_debug.bat"或双击Windows操作系统Explorer中的"build_debug.bat"文件，执行构建。输出显示如图：
3. 运行示例应用
GCC工具需要J-Link调试接口。要将板上的OpenSDA固件更新为最新的J-Link应用，请访问www.nxp.com/opensda。安装J-Link OpenSDA应用后，从www.segger.com/downloads.html下载J-Link驱动程序和软件包。
通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆，将开发平台连接到PC。
-
打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为15200
- 无奇偶校验
- 数据位为8
- 停止位为1
打开J-Link GDB服务器应用。Assuming the J-Link software is installed, the application can be launched by going to the Windows operating system Start menu and selecting "Programs -> SEGGER -> J-Link
J-Link GDB Server". -
修改设置，如下所示。这个示例中所选的目标器件为"MK64FN1M0xxx12"，并使用SWD接口。
-
器件连接后，屏幕显示如图：
-
如果没有运行，则打开GCC Arm嵌入式工具链命令窗口。To launch the window, from the Windows operating system Start menu, go to "Programs -> GNU Tools Arm Embedded
" and select "GCC Command Prompt".
-
更改为包含演示应用输出的目录。根据所选的构建目标，使用以下2个路径中的一个可以找到此输出：
/boards/ / / /armgcc/debug /boards/ / / /armgcc/release 对于本指南，路径为：
/boards/frdmke15z/demo_apps/hello_world/armgcc/debug -
运行命令"arm-none-eabi-gdb.exe
.elf"。在这个示例中，命令为"arm-none-eabi-gdb.exe hello_world.elf"。
-
运行以下命令：
- "target remote localhost:2331"
- "monitor reset"
- "monitor halt"
- "load"
- "monitor reset"
-
此应用已下载成功并停留在复位矢量。执行"monitor go"命令来启动示例应用。
hello_world应用开始运行，标语显示在终端窗口上。
