KW45B41Z评估套件快速入门

上次修改时间： Mar 15, 2023支持 支持低功耗蓝牙®应用的KW45B41Z评估套件

本文档内容

  • 1

    连接

  • 2

    获取软件

  • 3

    构建、运行

  • 4

    修改SDK示例

购买 支持低功耗蓝牙®应用的KW45B41Z评估套件

本文档内容

1. 连接

现在开始试用KW45B41Z板！您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。

1.1 熟悉板

KW45B41Z板已预先使用诊断演示进行了编程，该程序会对板的各种功能进行测试。这个程序利用了与硬件调试器（J14）相连的MCU-LINK VCOM输出，可以实现串口与USB的转换，并与主机通信。它还提供了CMSIS-DAP调试接口功能。

1.2 串行终端

大多数MCUXpresso SDK示例以及为MCUXpresso IDE、IAR和Keil工具设置的开箱即用演示都使用MCU UART进行打印输出。如果您不确定如何使用终端应用，请尝试以下任一教程：：MCUXpresso终端教程、Tera Term教程、PuTTY教程。

1.3 连接板

使用micro USB线缆将连接器J14连接至主机或电源，给板上电并运行演示程序。该演示可以使用市场上提供的任何Bluetooth®Smart Ready产品进行测试。IoT Toolbox也可用来展示配置文件功能。要获得开箱即用的体验，请从您设备的APP商店将IoT Toolbox下载到您的智能手机上。

1.4 运行开箱即用的演示

打开IoT Toolbox App后，选择“信标”图标，可熟悉信标。

信标是通过三个广播信道发送的不可连接的广播包。后者包含以下字段。

  • 公司标识符（两个字节）：0x0025（由Bluetooth SIG定义的恩智浦ID）
  • 信标标识符（1个字节）：0xBC（支持与公司标识符一起标识恩智浦信标）。
  • UUID（16个字节）：信标传感器唯一标识符
  • A（两个字节）：信标应用数据
  • B（两个字节）：信标应用数据
  • C（两个字节）：信标应用数据
  • 1m时的RSSI（1个字节）：支持基于距离的应用

下一页获取软件

2. 获取软件

2.1 安装工具链

恩智浦提供名为MCUXpresso IDE的附赠工具链。请下载MCUXpresso v11.6.0及以上版本。

获取MCUXpresso IDE

想使用不同的工具链？

需要帮助选择？

没问题！MCUXpresso SDK包括对IAR等其他工具的支持。

2.2 采用MCUXpresso SDK，快速开始设计

想了解SDK？

MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。

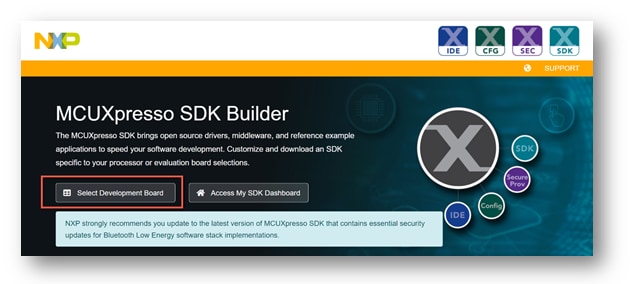

您可以直接从MCUXpresso SDK网站mccuxpresso.nxp.com安装MCUXpresso SDK。点击“Select Development Board（选择开发板）”搜索评估板。

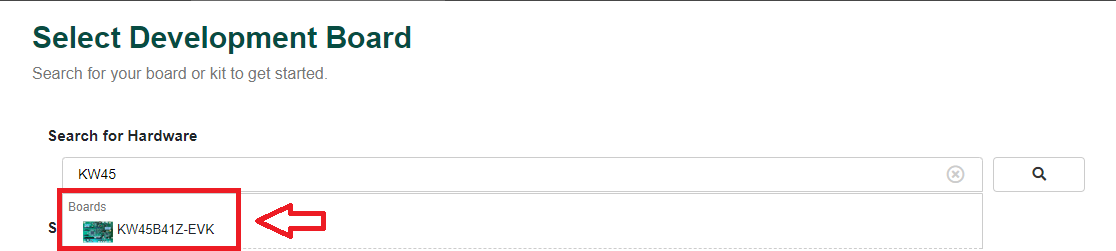

在“搜索硬件”搜索框中，输入所选板“KW45B41Z-EVK”。点击此板选择它。

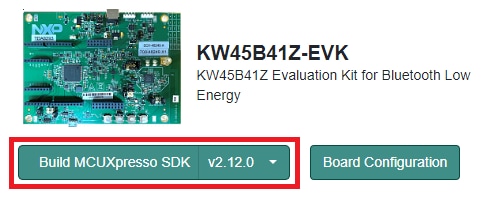

在右侧，您将看到为KW45B41Z-EVK构建SDK的选项。点击此按钮以添加所需的中间件。

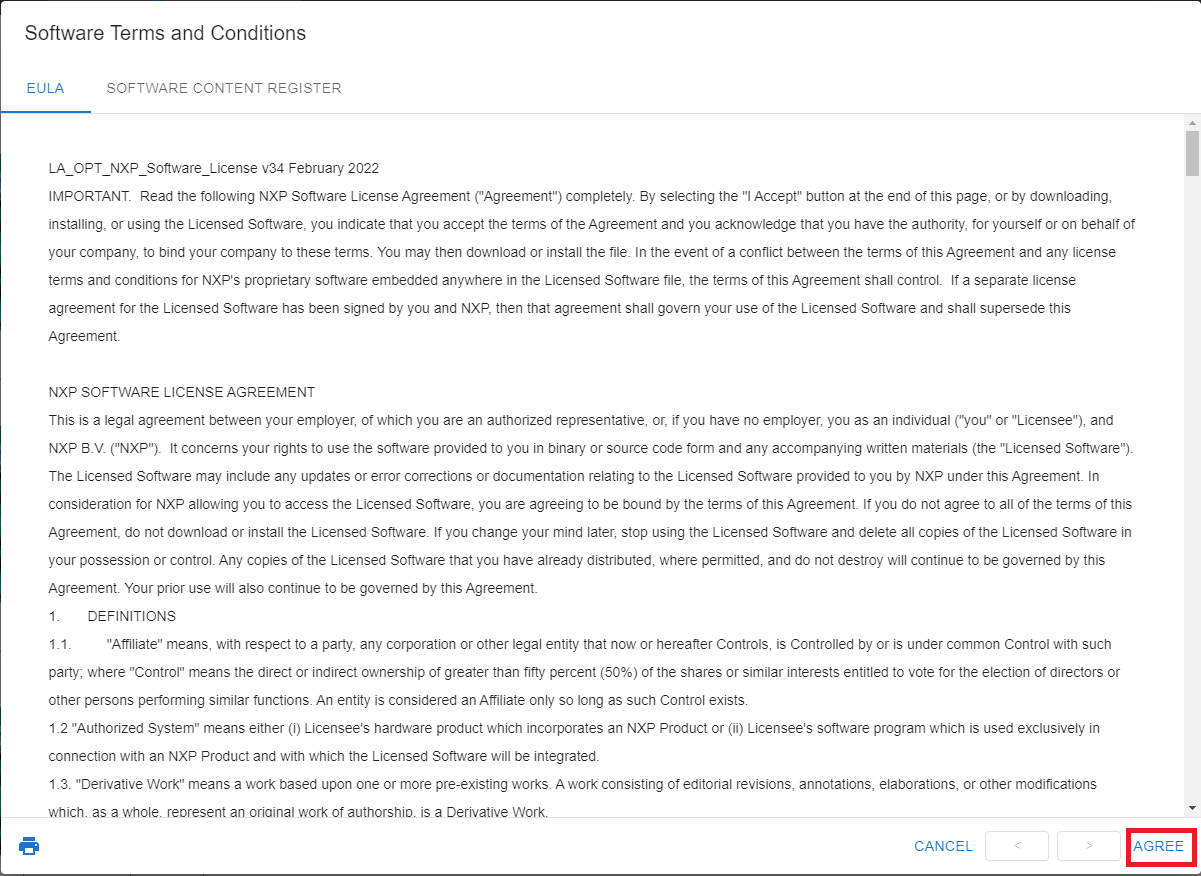

要构建SDK，我们“全选”可用的中间件。然后向下滚动并按“下载SDK”。 软件条款和条件将出现，选择“同意”才能开始下载。

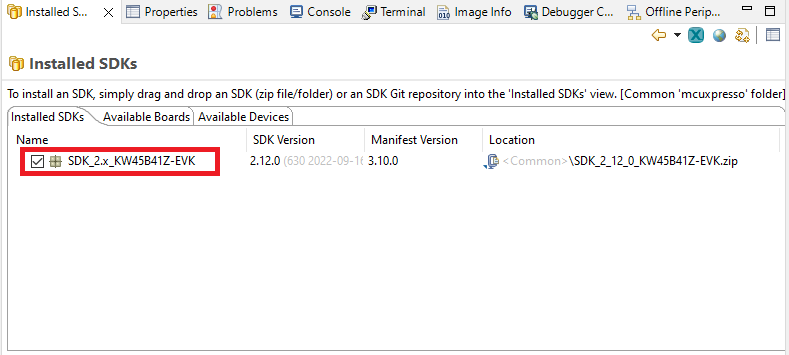

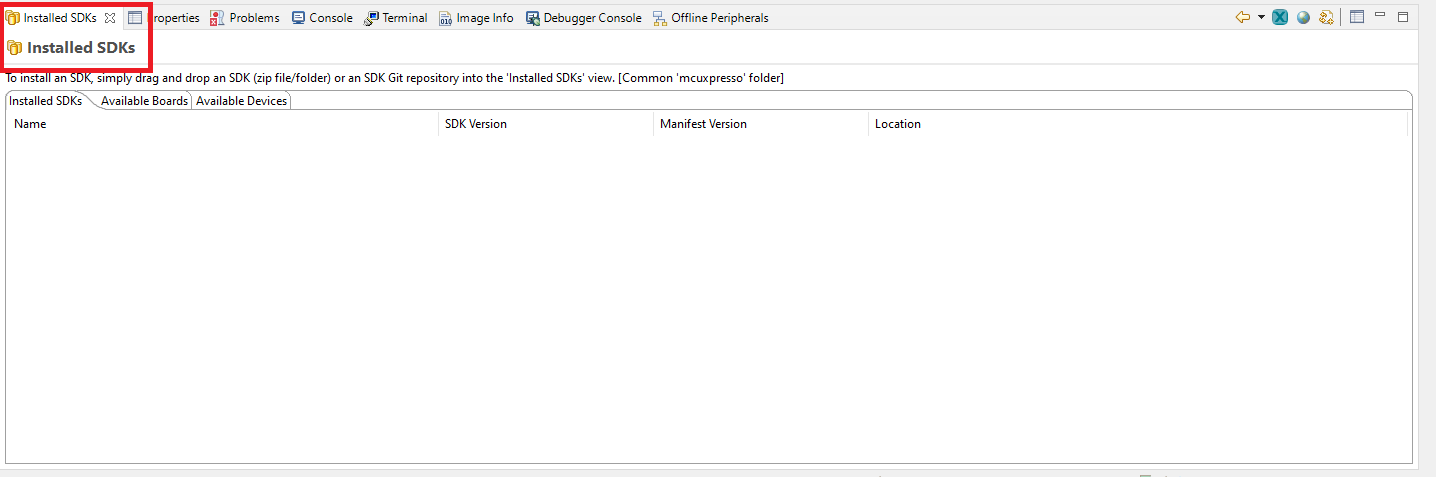

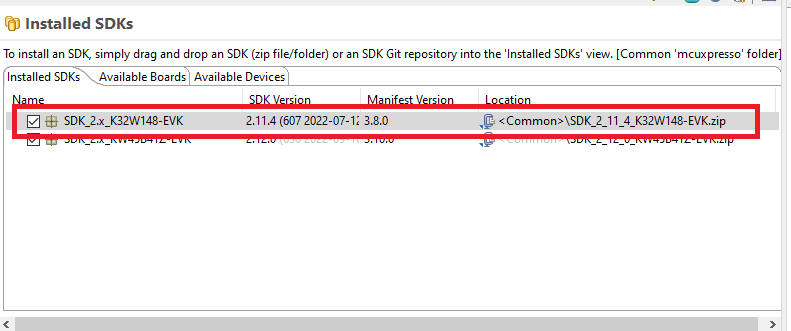

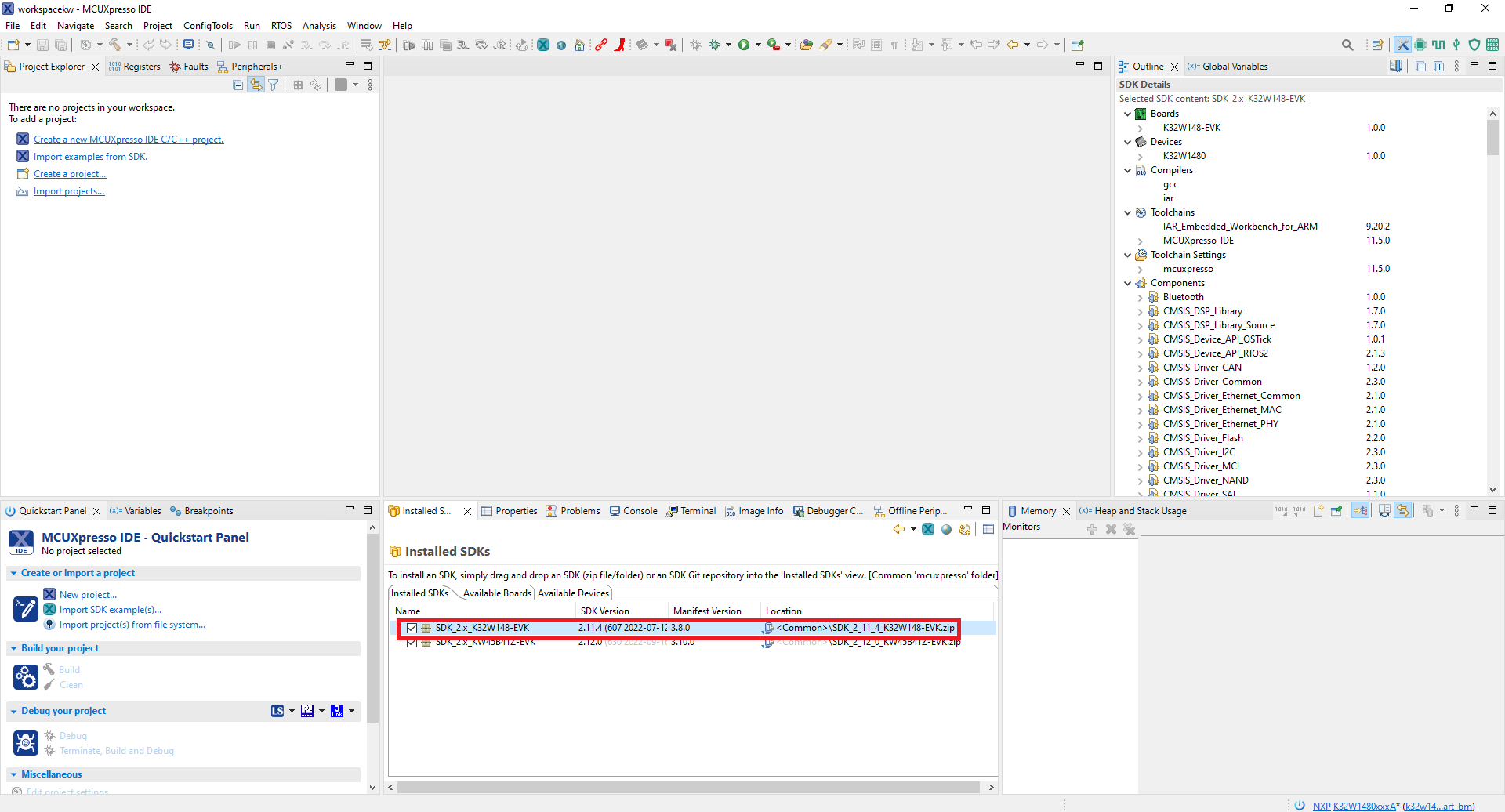

下载完SDK包后，拖放到MCUXpresso IDE中的“已安装SDK”窗口。

如果您使用其他工具链，可通过以下链接下载KW45B41Z-EVK的SDK版本。

获取MCUXpresso SDK

2.3 MCUXpresso配置工具

MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它完全集成为MCUXpresso IDE的一部分，如果使用IDE，则可以将其作为单独的工具。

点击下面的Get MCUXpresso Config Tools，获取配置工具安装程序。

获取MCUXpresso配置工具

2.4 安装驱动程序

运行Windows 10、MacOS X和Ubuntu Linux操作系统（OS）的主机支持MCU-Link。每个操作系统都提供MCU-Link固件包，其中包括主机设备驱动程序、MCU-Link固件以及用于编程CMSIS-DAP和J-Link固件选项的脚本。

要下载和安装主机设备驱动程序并更新MCU-Link固件，请按以下步骤操作：

  1. 访问恩智浦网站上的MCU-Link页面
  2. 点击“设计资源”。然后，点击“软件”类别。所有三个兼容操作系统的最新版本安装包均显示在顶部
  3. 下载适合您的主机操作系统的软件包并安装它（Linux/MacOS）或执行安装程序（Windows）。 软件包安装/解压到MCU-LINK_installer_Vx_xxx目录
  4. 通过短接跳线JP20将MCU-Link切换至（USB） ISP模式
  5. 通过USB micro-B线将板上的J14连接器连接到主机的USB端口。MCU-Link在（USB） ISP模式下上电。该板被枚举为人机接口设备（HID）类设备
  6. 按照Readme.txt文件的“固件安装指南”部分提供的说明，将MCU-Link固件编程到MCU-Link内部闪存中。该文件可以在MCU-LINK_installer_Vx_xxx_directory目录中找到。使用提供的脚本对CMSIS-DAP或J-Link固件选项进行编程
  7. 断开主板与主机的连接，拔下跳线JP20，并重新连接主板

2.5 安全配置命令行工具（SPSDK）

安全配置SDK （SPSDK）是一个统一、可靠且易于使用的Python SDK库，适用于恩智浦MCU产品组合，为客户快速制作原型到生产部署提供坚实的基础。

要安装SPSDK，您可以按照以下说明进行操作，了解更多详细信息，或者如果您使用不同的操作系统，请访问Secure Provisioning SDK （SPSDK）中提供的安装指南。

要求

确保已安装了Python 3.7+（不支持旧版本2.x）

Windows用户：

  1. 创建SPSDK存储库所在的文件夹。 在此示例中，使用C:\spsdk
  2. 将存储库克隆到此文件夹
    1. git clone MCUXpresso Github

  3. 在同一文件夹中，您可以创建并激活您的虚拟环境。

    创建python虚拟环境。

    1. python -m venv venv

      激活虚拟环境

    2. venv\Scripts\activate

      虚拟环境激活后，您将看到当前工作路径旁边的括号中显示虚拟环境的名称。

      任何时候使用SPSDK，都需要激活虚拟环境。不需要每次都创建新环境。仅重复步骤3.b。

  4. 安装依赖项
    1. python -m pip install --upgrade pip
    2. c.pip install spsdk
  5. 确保spsdk安装成功。运行以下命令即可看到完整菜单的输出。
    1. spsdk -help

前页连接
下一页构建、运行

构建、运行

KW45B41Z无线连接软件都自带一系列演示应用和驱动示例，可供每个连接协议栈直接编译和运行。

此简短的视频可引导您完成此过程，您也可以按照以下步骤操作。

3.1 浏览MCUXpresso SDK示例代码

MCUXpresso SDK附带一系列示例应用代码。如需查看内容，请浏览SDK安装中的SDK boards文件夹，并选择板KW45B41Z（/boards/KW45B41Z）。

如需了解特定示例代码的详细信息，请参阅示例目录中的readme.txt文件。

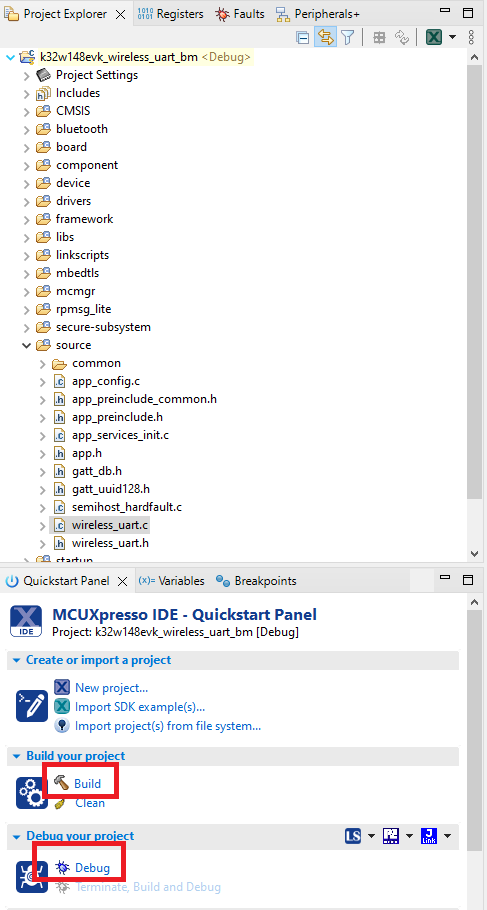

3.2 构建和调试MCUXpresso SDK示例

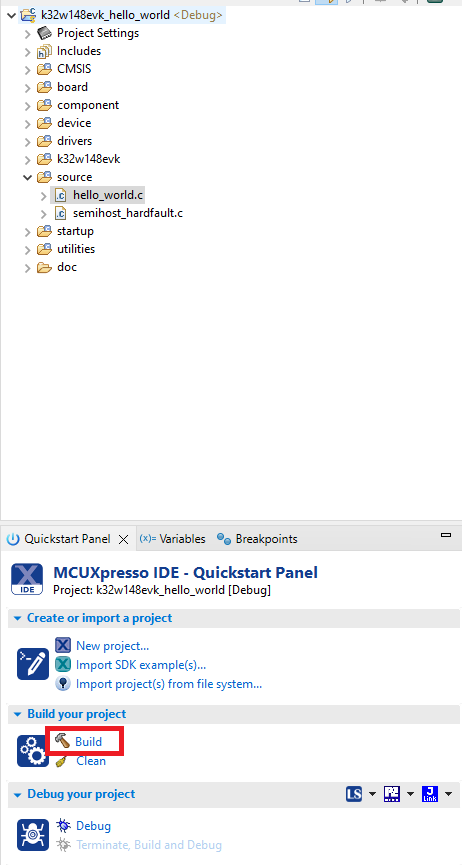

如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。

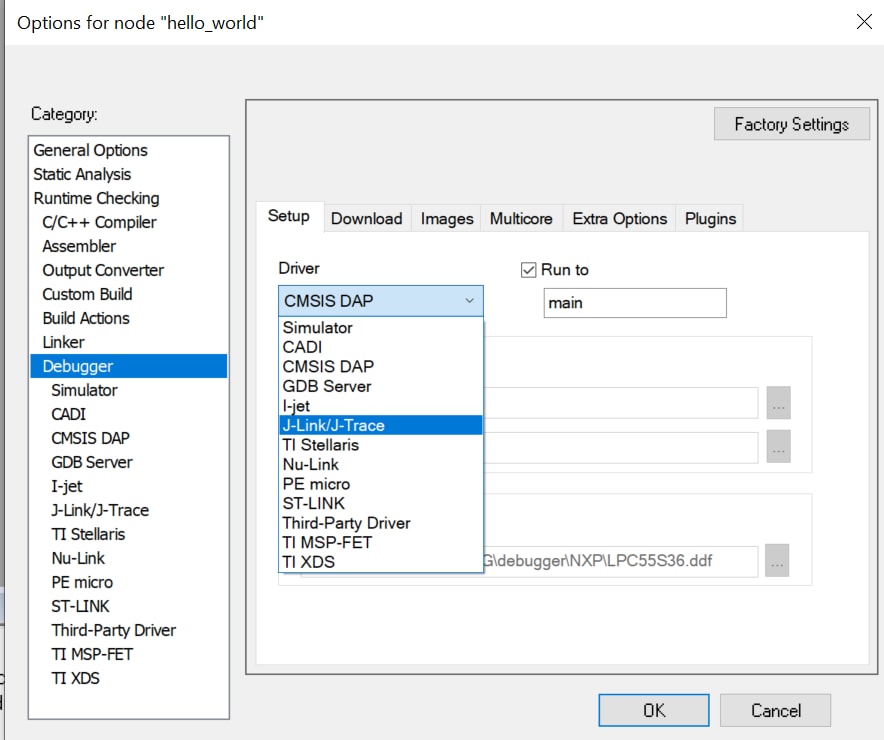

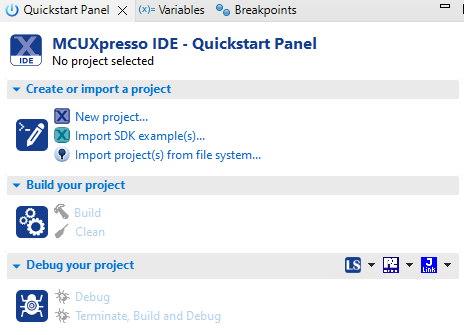

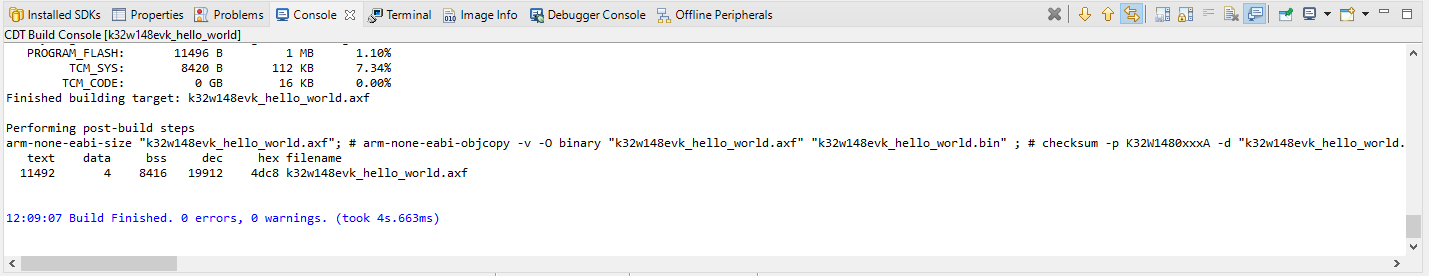

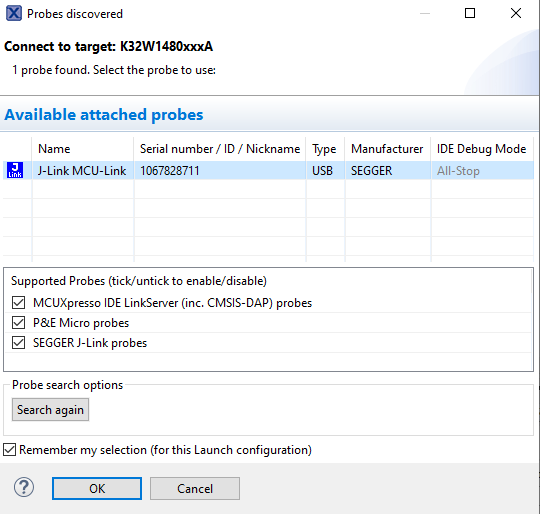

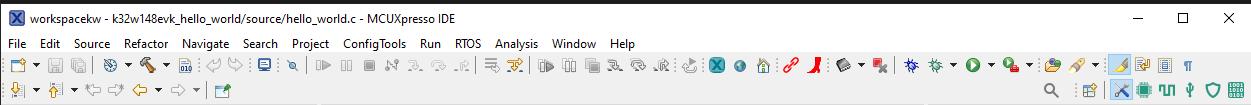

采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。

想使用其他工具链？

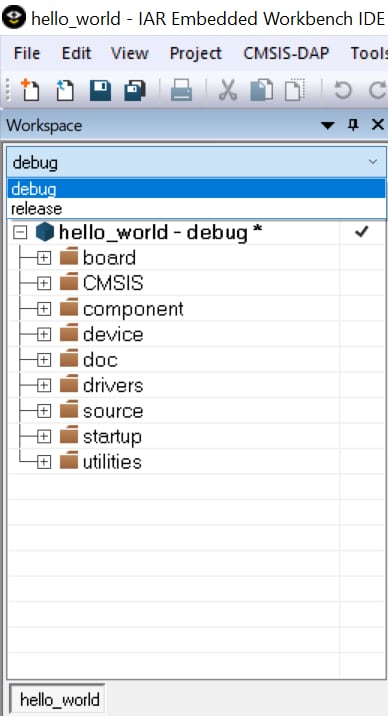

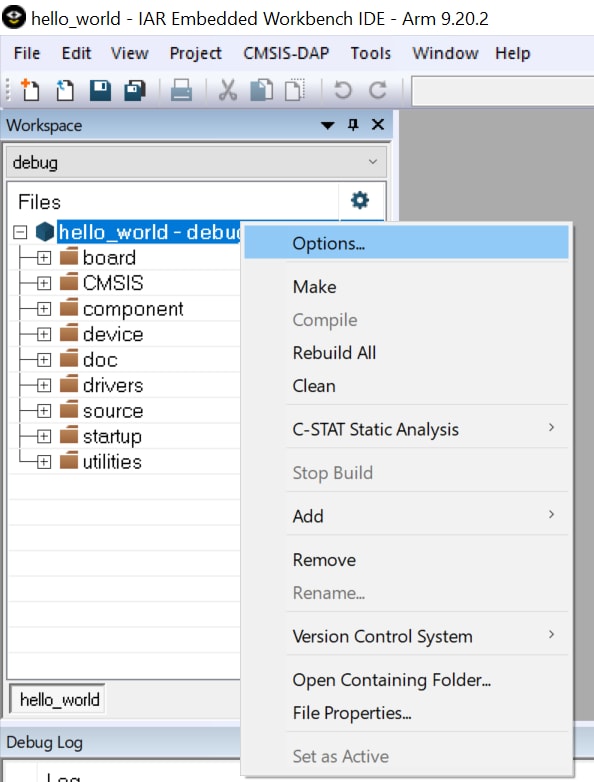

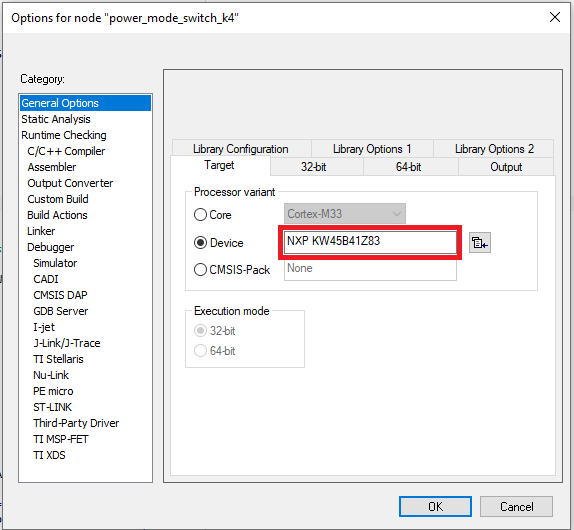

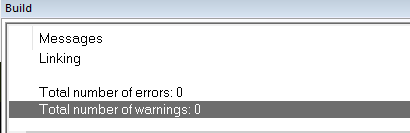

此演示也适用于IAR。

3.3 更新无线示例的NBU

重要提示：

必须使用与您目前应用的SDK版本相匹配的NBU映像。这意味着下载SDK后，在加载任何无线SDK示例之前，请使用SDK以下文件夹中提供的二进制文件更新NBU映像：../middleware/wireless/ble-controller/bin。

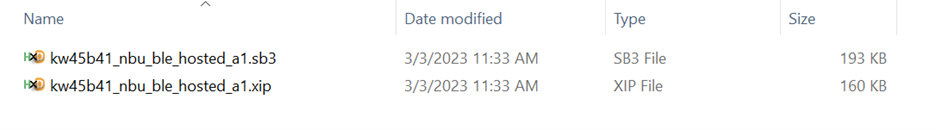

您可以在此找到两种类型的NBU FW映像：

  1. SB3文件类型
    1. 这仅适用于EVK用户。EVK已设置好密钥，便于开发使用
  2. XIP文件类型
    1. 这适用于未编程任何密钥的样本。 对于这些器件，您可以创建自定义密钥，然后基于此XIP映像创建SB3文件

要更新NBU，您可以使用SPSDK命令行工具。

  1. 打开SPSDK文件夹的路径并激活虚拟环境
    1. >> venv\Scripts\activate
  2. 将您的设备置于ISP模式。在本例中，我们将使用UART外设，将USB电缆连接到J14。在EVK上，您可以通过以下方法进入ISP模式
    1. 确保跳线位于JP25上
    2. 按住SW4，按下并释放Reset，然后释放SW4
  3. 连接设备后，您可以使用SPSDK查看可用的设备，以查找它所连接的COM端口。
    1. >> nxpdevscan
  4. 然后运行'receive-sb-file'命令加载sb3文件。
    1. >> blhost -p COM27 receive-sb-file path_to_SDK\kw45b41_nbu_ble_hosted_a1.sb3

前页获取软件
下一页修改SDK示例

4. 修改SDK示例

此简短的视频可引导您完成此过程，您也可以按照以下步骤操作。

4.1 从MCUXpresso SDK克隆示例项目

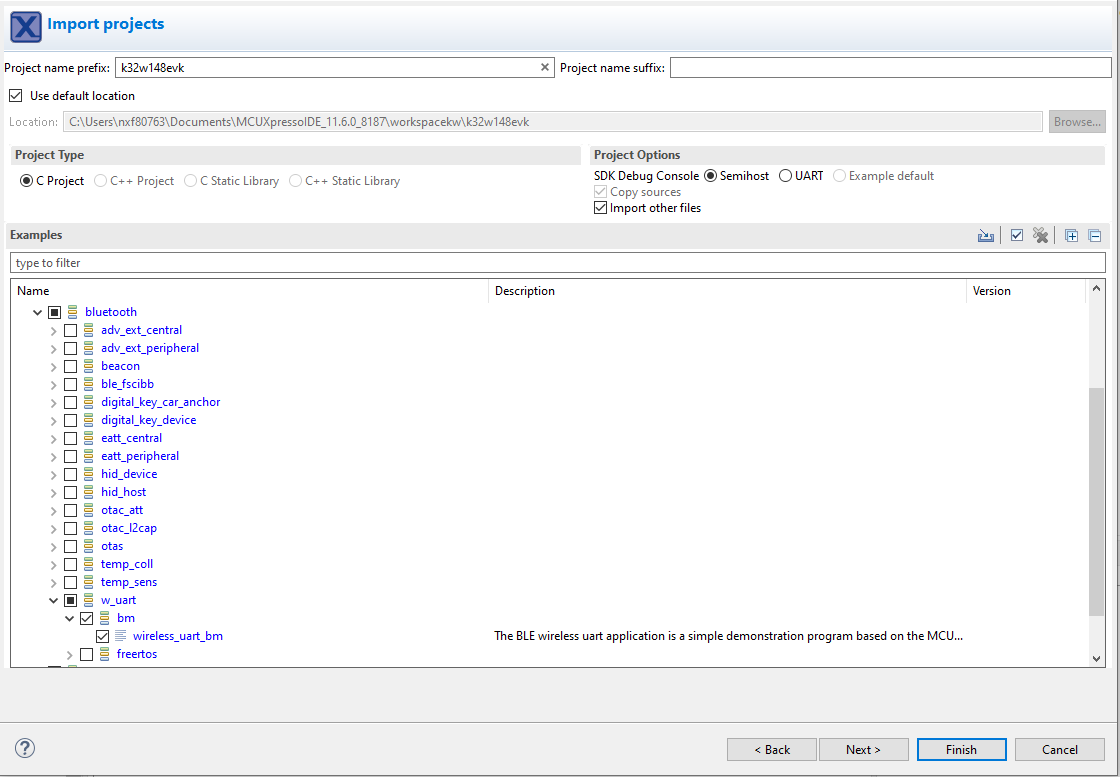

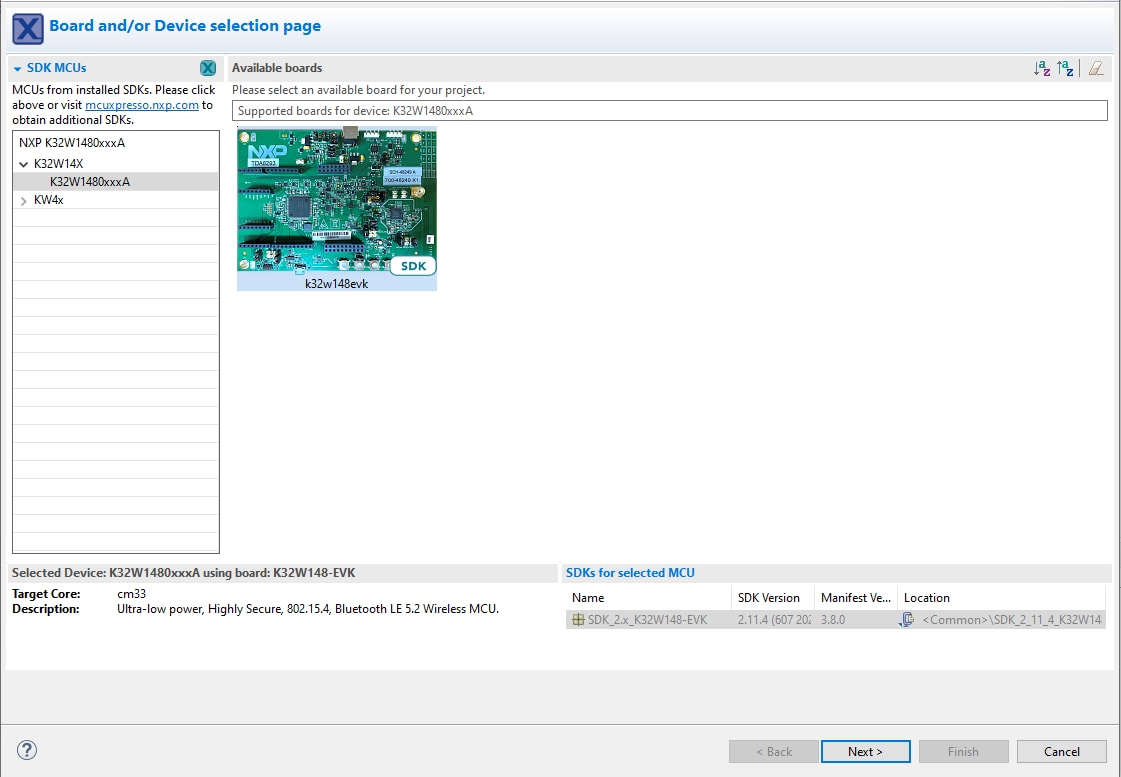

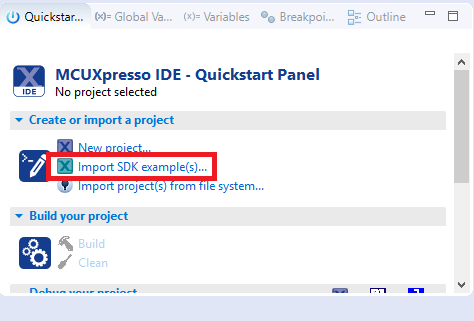

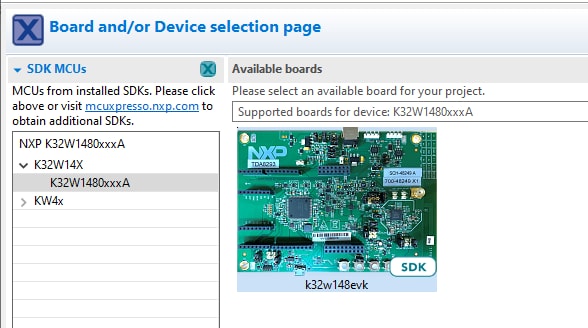

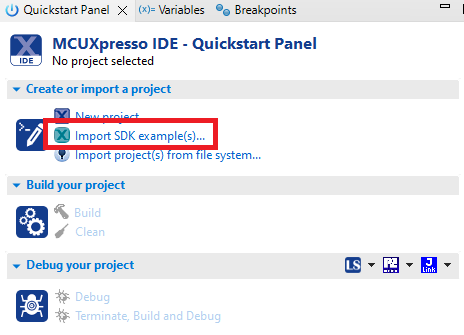

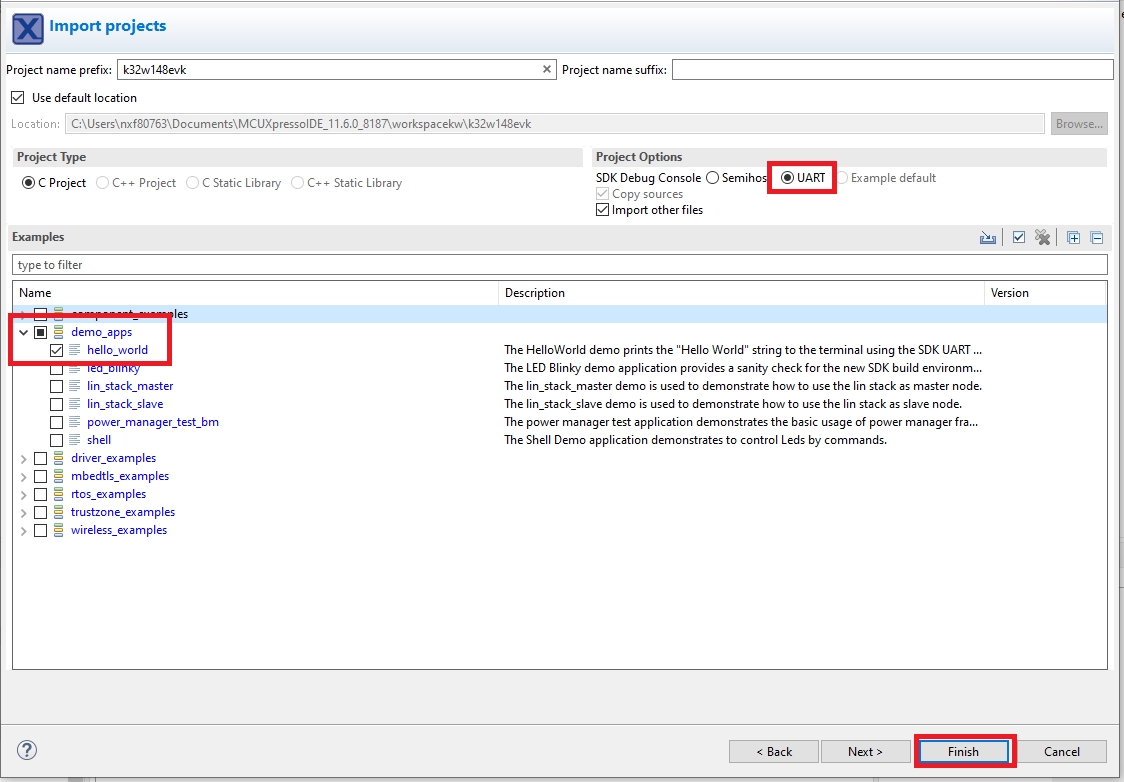

选项A：使用MCUXpresso IDE来导入示例项目。

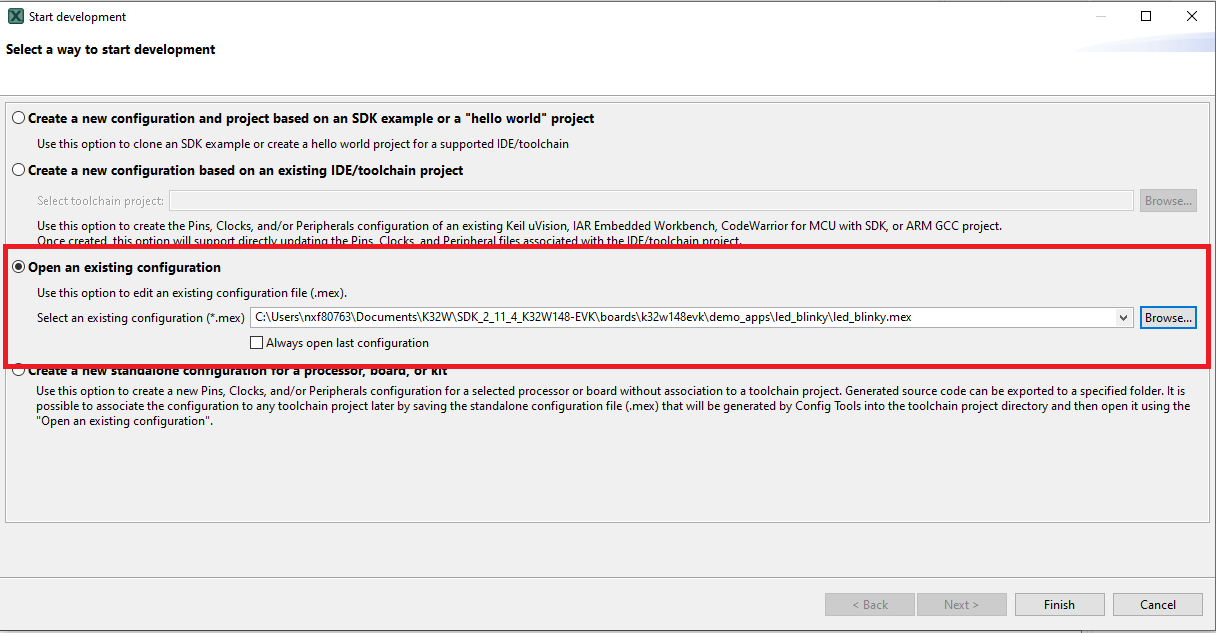

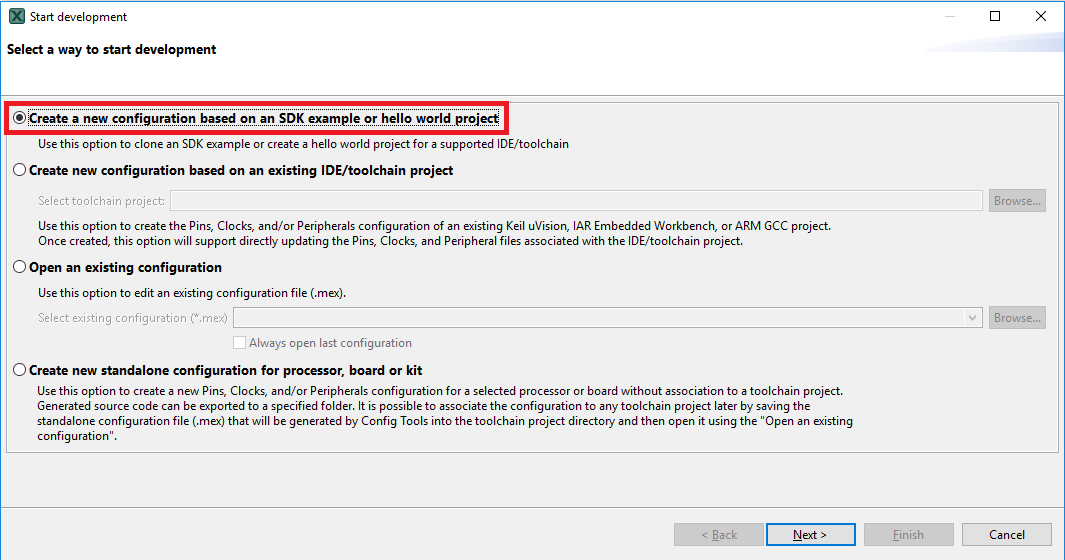

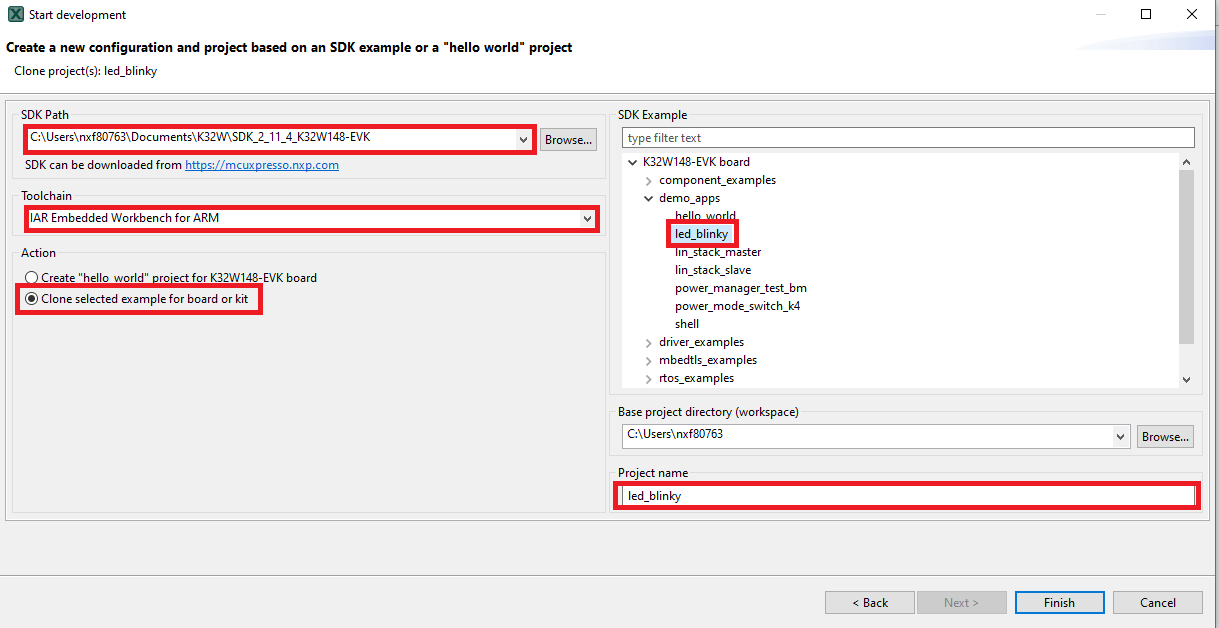

选项B：使用MCUXpresso配置工具来克隆与第三方IDE配套使用的现有MCUXpresso SDK示例。

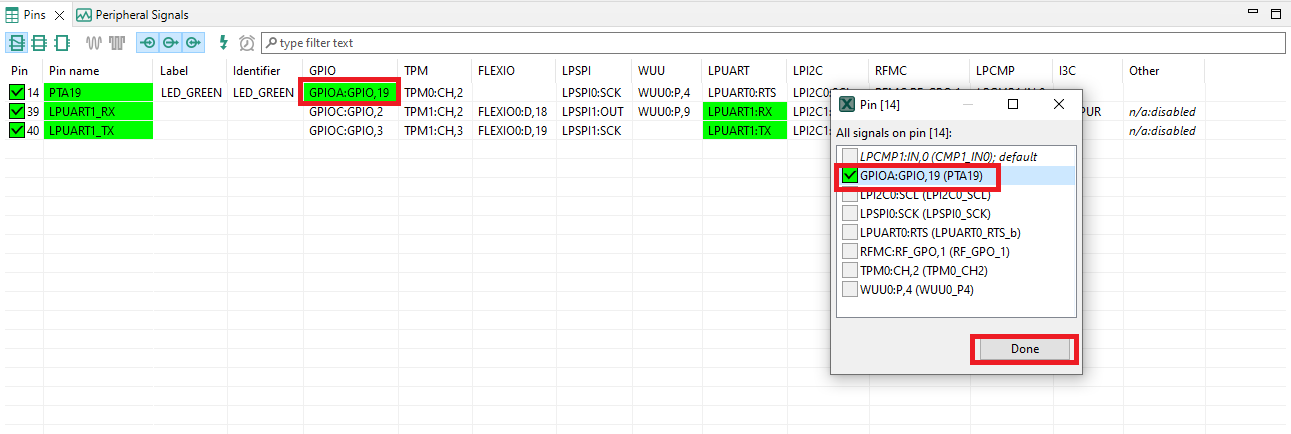

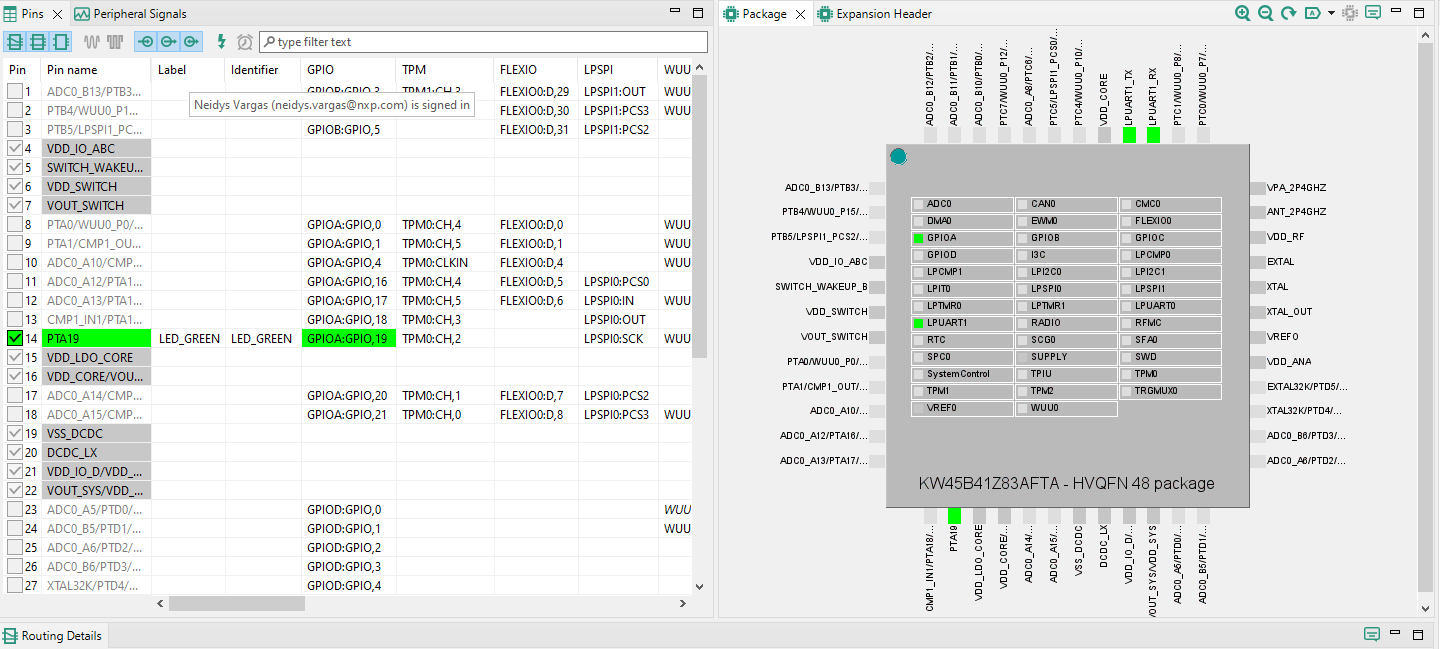

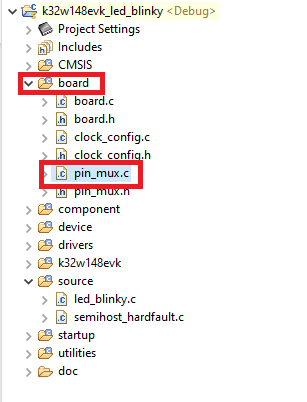

4.2 使用引脚工具

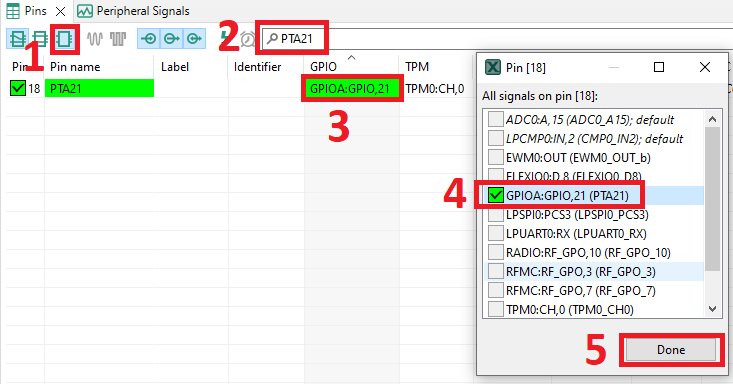

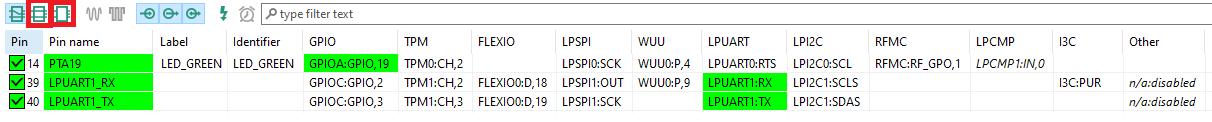

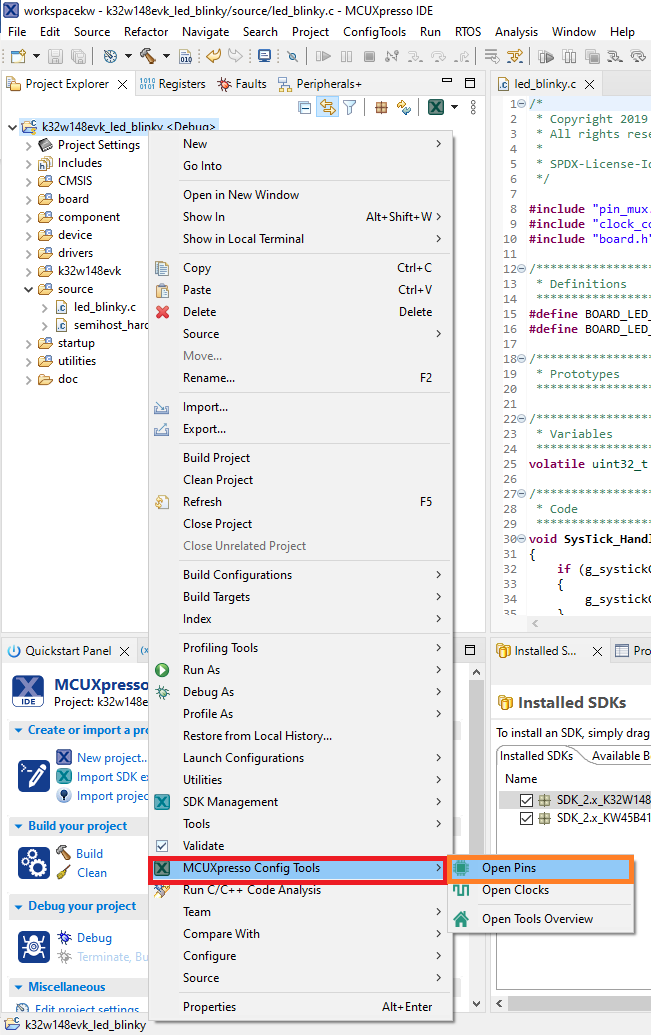

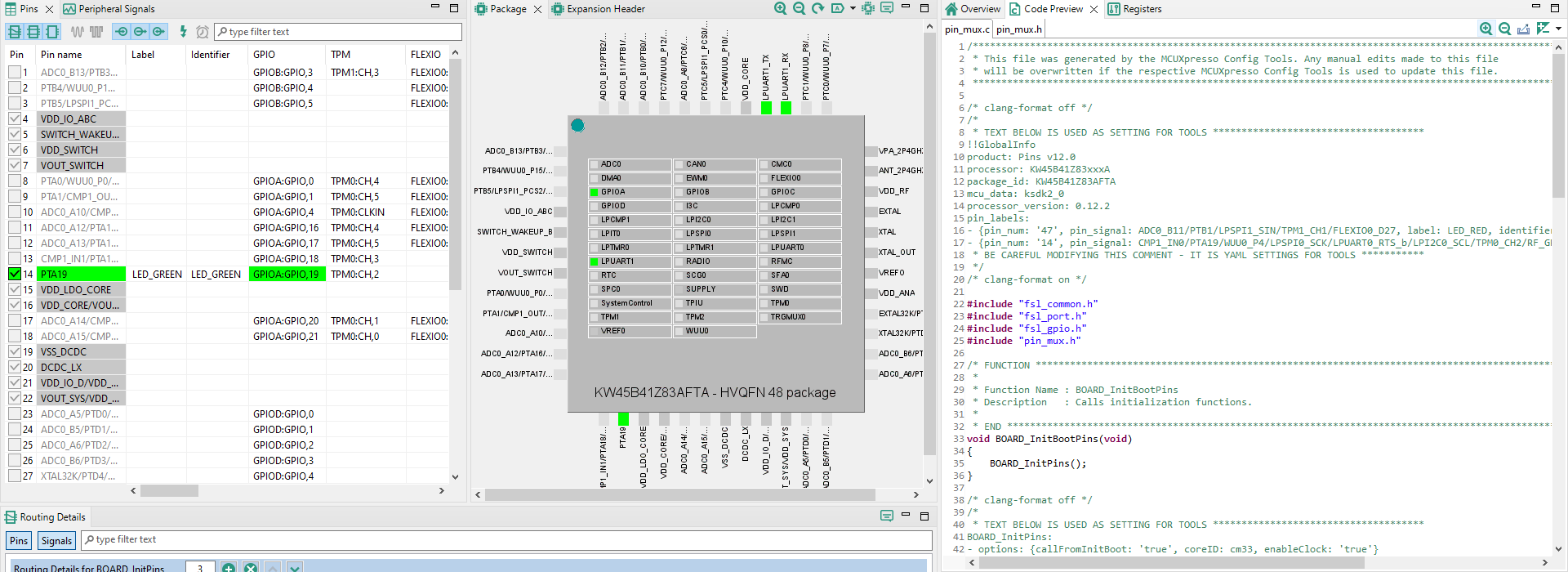

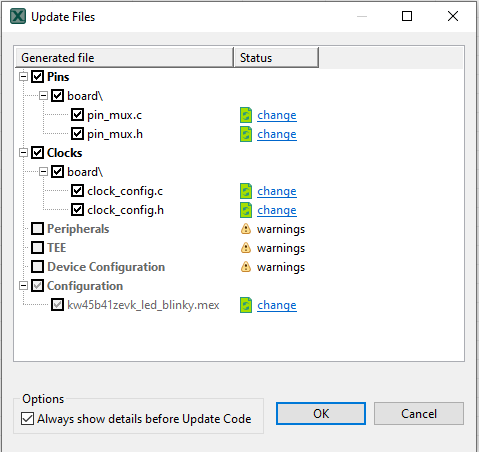

首先，我们使用属于MCUXpresso配置工具的引脚工具来显示如何在项目中添加一个新的GPIO引脚来使LED闪烁。

前页构建、运行
下一页Project and Tutorials: MCUXpresso终端教程

MCUXpresso终端教程

MCUXpresso终端教程

最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。

  1. 打开MCUXpresso IDE
  2. 点击IDE顶部的“打开终端”按钮或按“Ctrl+Alt+Shift+T”来启动MCUXpresso IDE终端。
  3. 选择串行终端
  4. 配置串行端口设置（使用LPCXpresso COM端口号），波特率为115200，数据位为8，无奇偶校验位，停止位为1，然后按下“确认”按钮
  5. 确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示
  6. 一切就绪

前页修改SDK示例
下一页Project and Tutorials: Tera Term教程

Tera Term教程

Tera Term教程

Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。

  1. 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。

    2. 下载

  2. 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设已连接了板，列表中会自动填充一个COM端口。
  3. 配置串行端口设置（使用之前确定的COM端口号），波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
  4. 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。

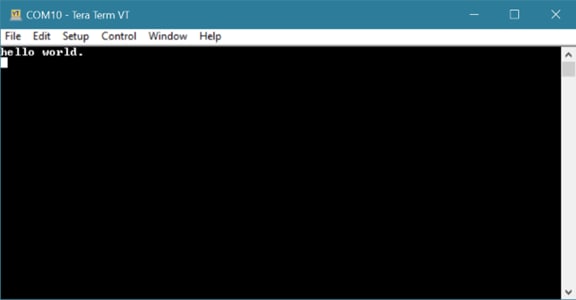

  5. 一切就绪

前页Project and Tutorials: MCUXpresso终端教程
下一页Project and Tutorials: PuTTY教程

PuTTY教程

PuTTY教程

PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。

  1. 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。

    2. 下载

  2. 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型

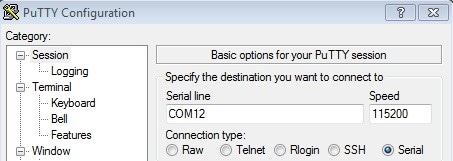

  3. 配置在启动的窗口中，选择"Serial"单选按钮并输入之前确定的COM端口号。还要输入波特率，在本例中，为115200
  4. 点击“Open”（打开），打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示
  5. 一切就绪

前页Project and Tutorials: Tera Term教程
下一页设计资源

设计资源

板文档

其他参考资料

前页Project and Tutorials: PuTTY教程
下一页支持

支持
