FRDM33771CSPEVB快速入门

2. 硬件介绍

2.1 板说明

FRDM33771CSPEVB可用作硬件评估工具，支持恩智浦的MC33771C设备。MC33771C是一个电池控制器，可监控多达14个锂离子电池。它专为汽车和工业控制应用而设计。

设备对差分电池的电压和电流执行ADC转换。它还能够进行电池充电、库仑计数和电池温度测量。FRDM33771CSPEVB是快速完成基于MC33771C的电流、电压和温度感应应用的理想平台。

FRDM33771CSPEVB支持标准SPI接口。信息以数字形式传输至微控制器进行处理。

2.2 评估板功能

• 标准SPI通信
• 运行模式LED指示灯
• 电池平衡电阻器
• 电池传感输入，带RC滤波器
• 通用IO：数字I/O、唤醒输入、转换触发输入、比率模拟输入、带绝对测量的模拟输入
• EEPROM（通过I²C接口连接到IC），可存储用户定义的校准参数
• 故障检测引脚报告
• 通过外部分流器输入电流测量

2.3 板组件

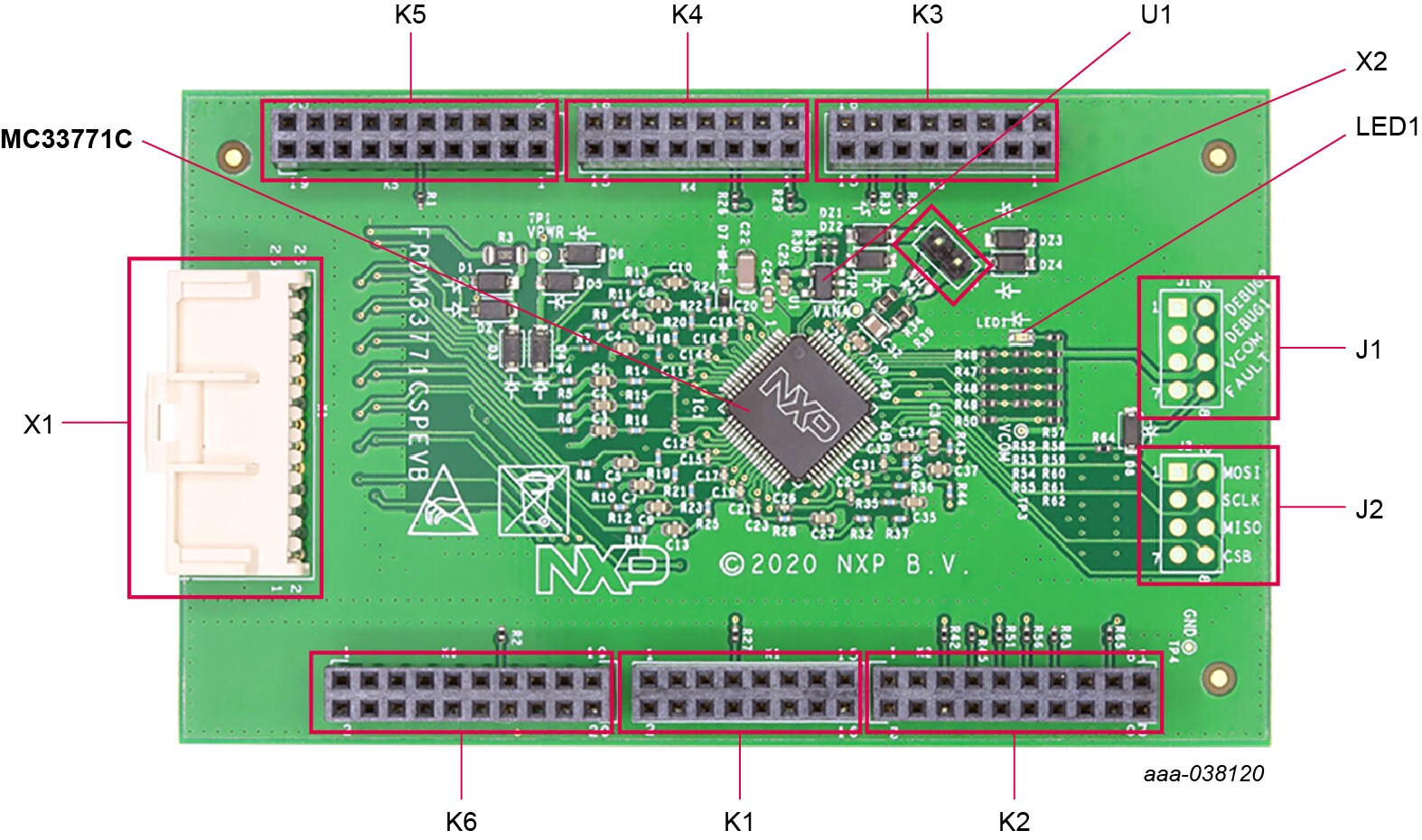

FRDM33771CSPEVB评估板概述

表1. 板组件

标签	名称	描述
U1	24LC01BT-I/OT	IC存储器EEPROM
IC1	MC33771C	电池控制器IC
LED1	VCOM LED	指示设备是否处于正常或低功耗模式
K1至K6	—	连接至S32K144EVB的SPI连接器
X1	—	电源单元连接器
X2	—	Isense输入连接器
J1, J2	—	可选调试连接器

2.4 支持其他板

有关推荐组件的更多详细信息，请参见UM11402，FRDM33771CSPEVB评估板用户手册。

3. 配置硬件

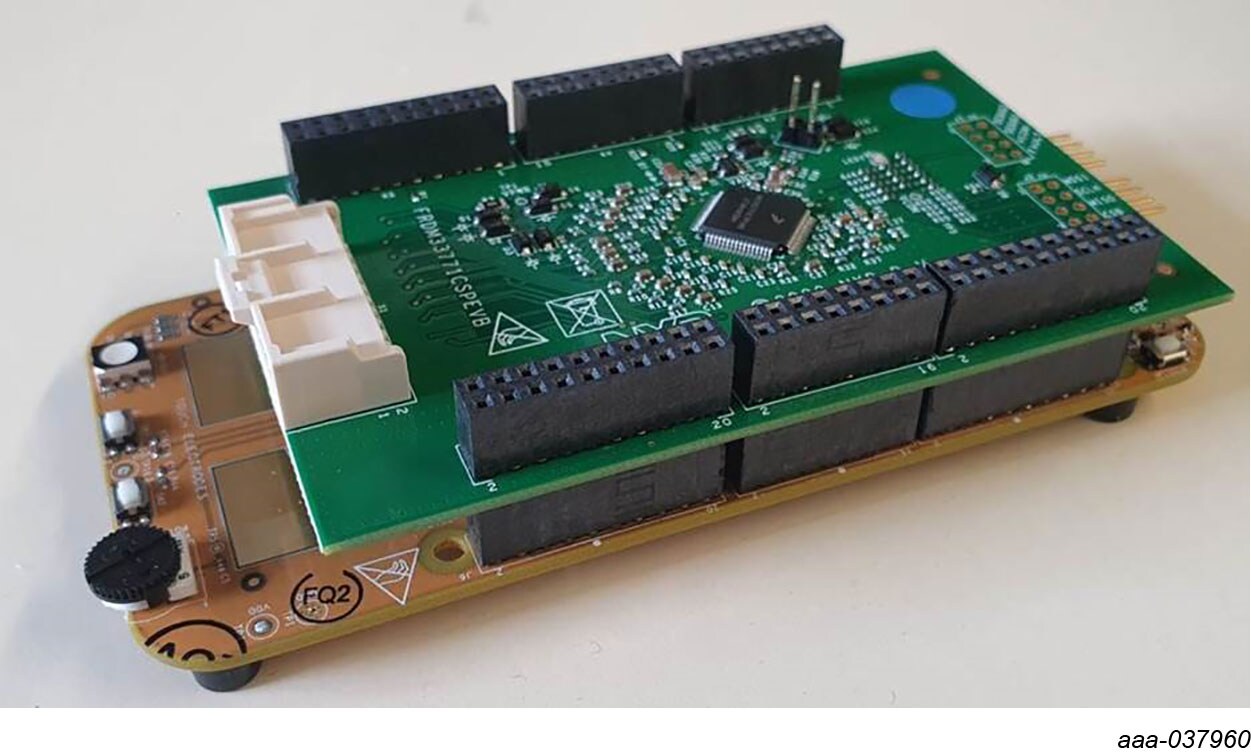

FRDM33771CSPEVB可以配置为连接到S32K144EVB板的Shield屏蔽板。

当FRDM33771CSPEVB和S32K144EVB连接在一起时，SPI连接器直接与MCU的SPI引脚连接。

在此配置中，通过连接在S32K144EVB板和PC之间的USB线缆向S32K144EVB供电。无需外部电源。

3.1 电池仿真器连接

FRDM33771CSPEVB支持使用电池仿真器，例如恩智浦的BATT-14CEMULATOR板。

BATT-14CEMULATOR是一个14节电池仿真器板，它提供了一种直观的方式来改变14节电池中任何一个的电压和四个电压输出，以仿真四个外部NTC。至少可以监视7节电池，最多可以监视14节电池。

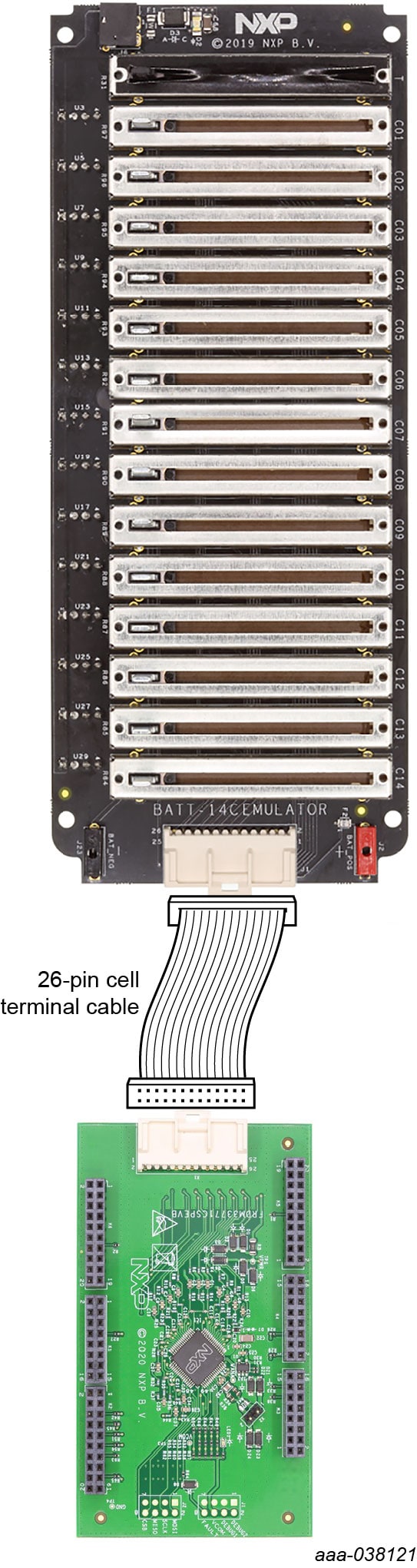

可以使用随附的电源线将仿真器板连接到FRDM33771CSPEVB连接器X1。

要将FRDM33771CSPEVB与BAT-14CEMULATOR结合使用，可使用以下网址提供的图形用户界面：https://www.nxp.com/webapp/Download?colCode=KIT33771C_V5_APPSP。

3.2 支持其他板

有关硬件配置的更多详细信息，请参见UM11402, FRDM33771CSPEVB评估板用户手册。

3.3 即买即用

开始嵌入式应用开发。

4. 了解详情

4.1 产品汇总页

MC33771C的产品汇总页位于http://www.nxp.com/MC33771C。

4.2 工具汇总页

FRDM33771CSPEVB板的工具汇总页位于https://www.nxp.com/FRDM33771CSPEVB。

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门模块提供适用于使用FRDM33771CSPEVB板的快速参考信息，包括可下载资产。

4.3 参考

除了恩智浦MC33771C：14通道锂离子电池控制器IC页面外，您可能还想访问：

工具页面：

• S32K144EVB-Q100：S32K144评估板
• BATT-14CEMULATOR：提供MC33771C BCC EVB的14节电池组仿真器

应用页面：

• 电池管理系统

硬件页面：

• 模拟工具箱

软件页面：

• Analog Expert软件和工具

4.4 购买板

FRDM33771CSPEVB：具有SPI通信功能的MC33771C评估板。
