FS84/FS85/FS66安全SBC编程板

KITFS85SKTEVM 正常供应

滚动图片以放大

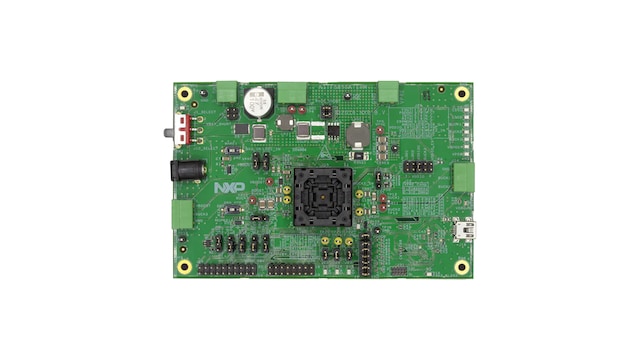

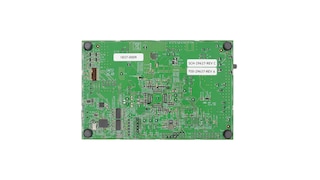

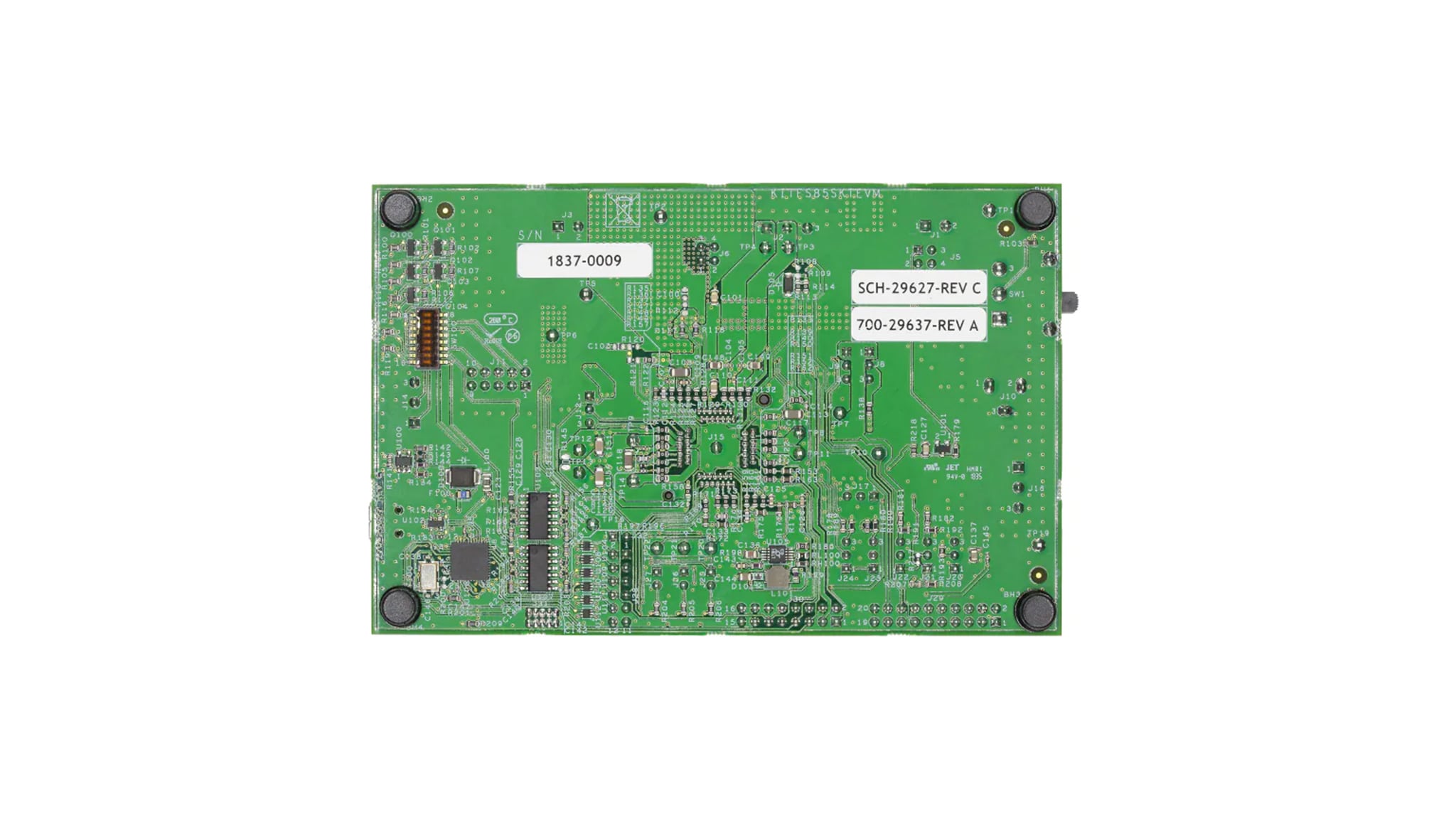

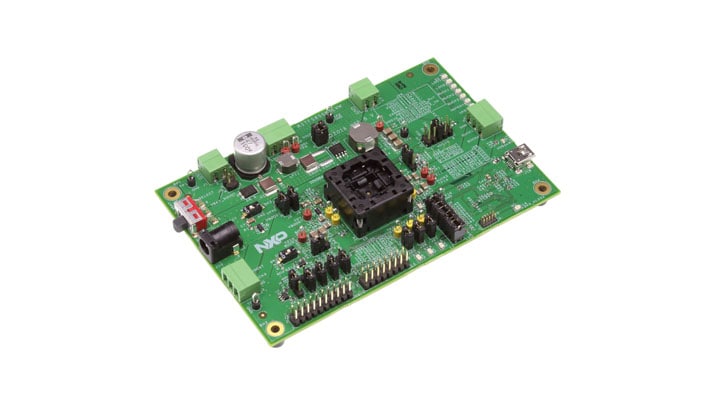

KITFS85SKTEVM借助QFN56插座，支持客户轻松对器件进行配置。这些器件可以轻松地放置在插座上，熔断然后焊接到客户原型板上。它面向12V汽车和24V卡车应用。

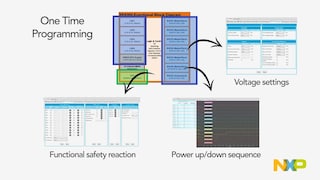

该套件可连接FlexGUI软件，允许客户修改寄存器并开发OTP（一次性编程）配置，在准备就绪后进行刻录。除了OTP编程外，客户还可以测试所有功能（由于插座的原因，测试可能会有一些限制）。OTP可以刻录3次。

支持的器件

电源管理

安全SBC

  • FS85: 面向S32微控制器的安全系统基础芯片，达到ASIL D等级
  • FS84: 面向S32微控制器的安全系统基础芯片，达到ASIL B等级
  • FS6600: S32S2微控制器的安全系统基础芯片，达到ASIL D等级

特性

  • VBAT电源连接器（插孔和Phoenix)
  • VPRE输出3.3V或4.1V
  • VBUCK1/2处于独立或多相模式
  • VBUCK3
  • VBOOST 5.0V或5.74V，最高400mA
  • LDO1和LDO2，从1.1V至5V，最高400mA
  • 点火钥匙开关
  • FS0B外部安全引脚
  • 嵌入式USB连接，方便连接软件GUI（接入SPI/I2C总线、IO、RSTB、FS0B、INTB、调试、MUX_OUT、稳压器）
  • 指示信号或稳压状态的LED
  • 支持OTP熔丝功能
  • 用于寄存器访问、OTP仿真和熔丝的USB连接

    • 请注意，由于插座原因，所有输出电流应限制在最大1A。

购买选项

KITFS85SKTEVM-Image

点击展开

  • KITFS85SKTEVM
    正常供应

  • Evaluation board - FS85/FS84/FS66 Functional SBC, with programming socket.

    • KITFS85SKTEVM板
    • 电源配套连接器
    • USB Mini线缆Type A公头/Type B公头
  • $310.50 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
