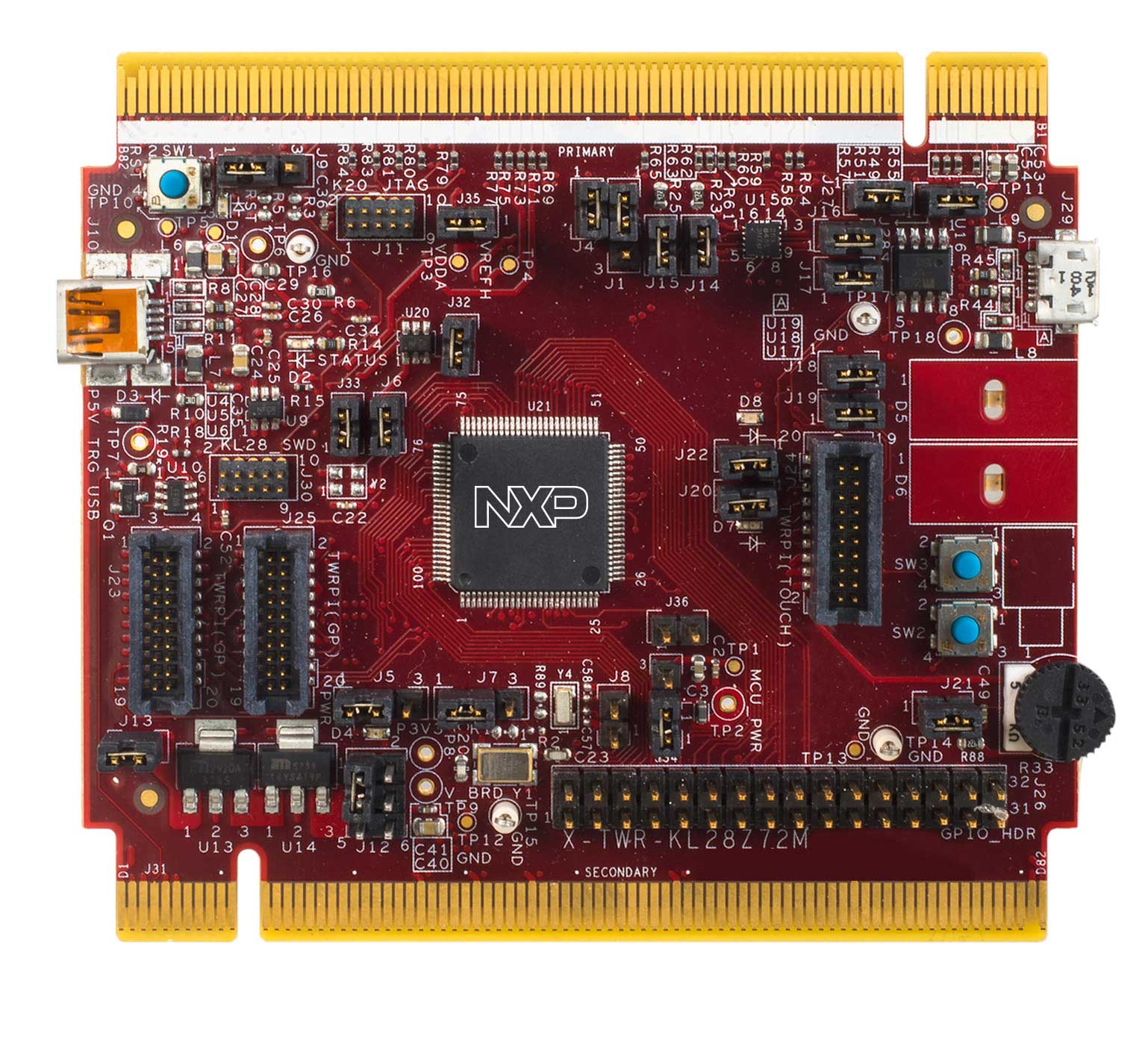

TWR-KL28Z72M是Kinetis KL28 32位MCU的开发板，拥有Kinetis KL28 MCU，带512KB闪存，128KB SRAM。可作为独立的调试工具运行，也可作为部件与模块化塔式系统开发平台结合使用。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

KL28: Kinetis^® KL28-72/96 MHz, 512KB闪存, USB, 超低功耗微控制器(MCU)，基于Arm^® Cortex^®-M0+内核

特征

MKL28Z512VLL7 MCU (72 MHz, 512 KB闪存, 128 KB RAM, 32 KB ROM, 100 LQFP封装)
3轴数字加速度传感器，MMA8451Q
板载串行和调试适配器(U7)
用于轻松访问MCU I/O引脚的I/O接头
灵活的供电选项：USB、纽扣电池和外部电源
电容式触模板
复位按钮
NMI和LLWU按钮
4个LED

MCUXpresso软件与工具

MCUXpresso配置工具 – 一套全面的系统配置工具，包括引脚、时钟、SDK构建工具等。

MCUXpresso SDK – 一个开源软件开发套件(SDK)，专为选择处理器和评估板而构建。

MCUXpresso IDE – 一个易于使用的集成开发环境(IDE)，用于创建、构建、调试和优化应用。

购买选项

点击展开

TWR-KL28Z72M
Tower System Development Board for Kinetis KL28 MCUs.
- TWR-KL28Z72M塔式系统模块
- 快速入门指南
- 支持线缆

CNY 1,230.72
数量为 1

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

2 文件

^用户指南
TWR-KL28Z User’s Guide快速入门

PDF版本 0Jun 15, 20161.2 MBTWRKL28ZUGEnglish
请登录
^用户指南
Getting Started with Kinetis® KL28 MCU Tower® System Module快速入门

HTMLMar 26, 2019NGS-TWR-KL28Z72MEnglish

设计资源

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

^{印刷电路板与电路图}
TWR-KL28Z72M Design Files

RAR版本 1.0Jul 25, 2016 00:00:006.0 MBTWR-KL28Z72M-BOM
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{印刷电路板与电路图}
TWR-KL28Z72M Schematics

PDF版本 1.0Jul 25, 2016 00:00:00800.4 KBTWR-KL28Z72M-SCH
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

3 软件文件

^{开发IDE和生成工具}
MCUXpresso集成开发环境（IDE）亮点

下载选项
^{BSP及设备驱动}
MCUXpresso SDK Builder for the KL28 Tower Board

EXTERNAL版本 1Feb 9, 2021 14:01:001 KBMCUXPRESSO-SDK-TWR-KL28Z72M

下载
^代码片段
面向恩智浦微控制器的MCU引导加载程序

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

Kinetis^® KL28 MCU塔式^®系统模块
