MC33775A评估板，具有隔离的菊花链通信

RD33775ADSTEVB 正常供应

滚动图片以放大

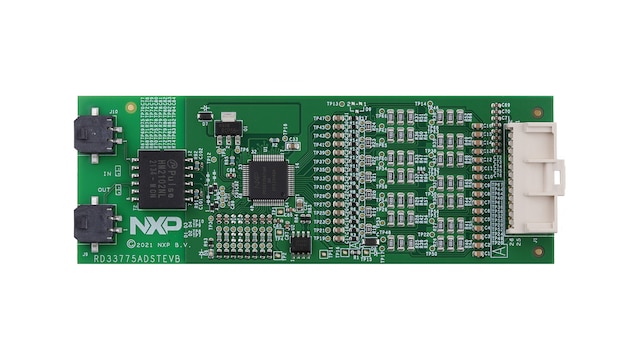

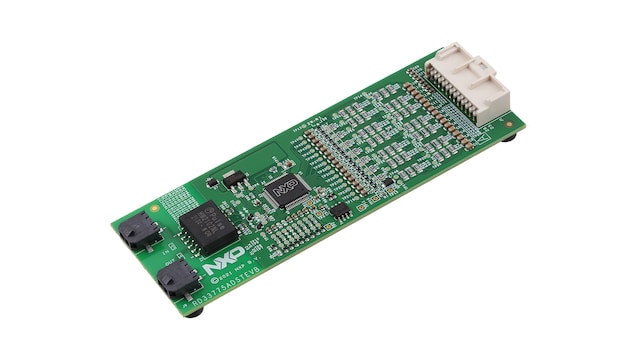

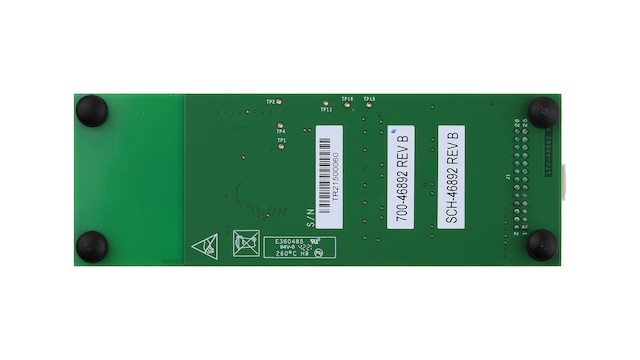

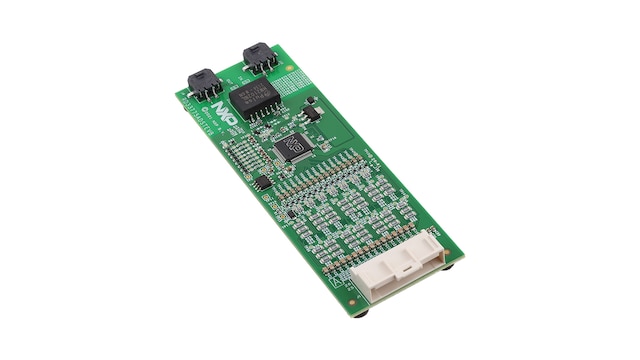

RD33775ADSTEVB评估板(EVB)具有14通道电池控制器MC33775A，适用于汽车和工业锂离子电池应用。它是参考单体电池监测单元(CMU)，可支持客户开发和评估。

该板可以连接到恩智浦14芯电池模拟器或具有4-14个电池串联的客户锂离子电池模块。它支持电池电压测量、无源电池平衡和通用IO。

框图

MC33775A评估板，具有隔离的ETPL菊花链通信

Evaluation Board for MC33775A with Isolated ETPL Daisy Chain Communication
获取框图PDF

支持的器件

电源管理

电芯控制器

  • MC33775: 14通道锂离子电池控制器IC ASIL D

特性

电压测量

  • 1个MC33775A电池控制器(BCC)，最多可容纳14个单体电池，可通过向菊花链添加更多CMU进行扩展
  • 终身保证的高精度电池电压测量通道，具有平均值和高级滤波功能

温度测量

  • 8个模拟输入（包括温度传感器）或具有高级过滤功能的通用IO

单体电池平衡

  • 集成温控单体电池平衡，最高可达300mA（默认设置为100mA）

通信

  • CMU和BMU之间的隔离电传输协议链路（ETPL）通信

降低成本

  • 使用评估板上和板下电容隔离的可选优化的BOM

购买选项

RD33775ADSTEVB-Image

点击展开

  • RD33775ADSTEVB
    正常供应

  • MC33775A Evaluation Board with Isolated Daisy Chain Communication.

  • 套件包含：

    • 1个RD33775DSTEVB评估板
    • 一根电源线
    • 一根ETPL电缆
  • CNY 969.64
  • 数量为 1
    • 供货情况: 现货
    • 库存: 10
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
