Zipwire线缆组件

SIPI-ERM8-ZIPCBL
正常供应

滚动图片以放大

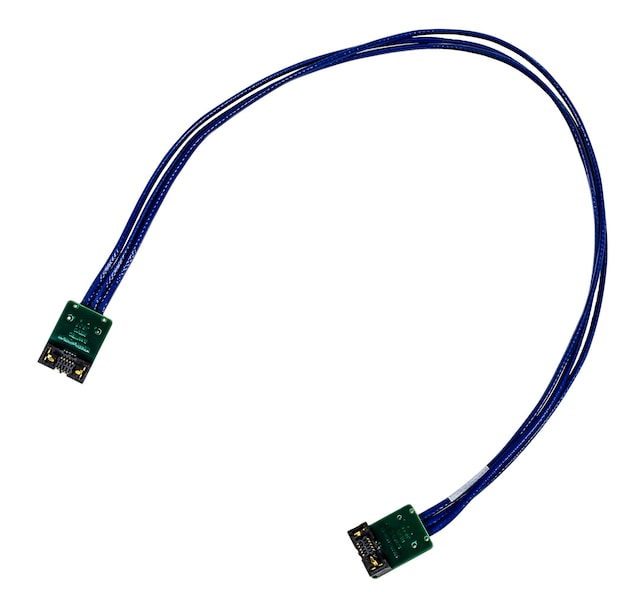

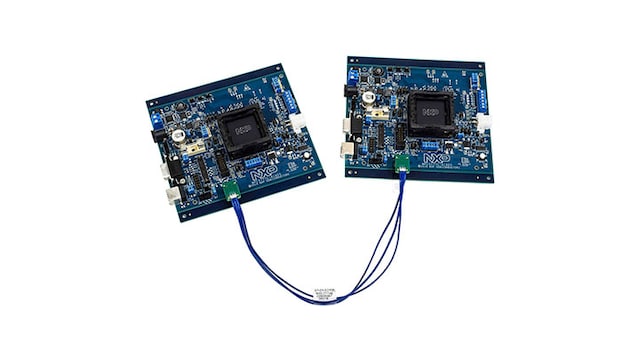

Zipwire是通过高速(240 MHz)串行接口使两个器件之间进行通信的新总线，实现方式是在LVDS快速同步串行传输接口(LFAST)上使用串行处理器间接口(SIPI)。SIPI模块控制更高水平协议的接口，而LFAST控制物理接口。SIPI-ERM8-ZIPCBL是Zipwire线缆组件，支持通过Zipwire的两块电路板(不含)之间的通信。

注意事项

Zipwire可用在同一印刷电路板的两个器件之间。此连接器和线缆仅用于产品评估，而不对实际客户来实施

产品详情

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

  • MPC5746R: 汽车和工业发动机管理MCU
  • MPC574xP: 超可靠的MPC574xP MCU，适用于汽车和工业安全应用
  • MPC5777C: 超高可靠的MPC5777C MCU，适用于汽车和工业发动机管理
  • MPC5777M: 超可靠的MPC5777M MCU，适用于汽车和工业发动机管理
  • MPC577xK: 超极可靠的MPC577xK MCU，适用于汽车ADAS和工业雷达应用

功能

    Zipwire接口包含5个信号：

  • 一对LVDS发射引脚
  • 一对接收LVDS引脚
  • 时钟。时钟是单向的，可定义为从节点上的输出和控制器节点上的输入。
  • 如需了解有关Zipwire接口的更多信息，请访问www.nxp.com的应用说明AN5134 “Zipwire介绍”。

购买选项

SIPI-ERM8-ZIPCBL-Image

点击展开

  • SIPI-ERM8-ZIPCBL
    正常供应

  • SIPI ZIP WIRE CABLE, 2X5 PIN SIPI CONN, 0.8MM PITCH 12 IN LENGTH.

  • $125.00 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
N true 0 TSPSIPI-ERM8-ZIPCBLzh 1 应用笔记 Application Note t789 1 zh 1 1 0 English Providing an overview of the Zipwire Interprocessor communication interface, including the hardware interface, the recommended software API, and an example of typical use to transfer information between two devices. 1433489177447724090642 TSP 687.4 KB None None documents None 1433489177447724090642 /docs/en/application-note/AN5134.pdf 687380 /docs/en/application-note/AN5134.pdf AN5134 N N 2016-10-31 AN5134: Introduction to the Zipwire Interface – Application Note /docs/en/application-note/AN5134.pdf /docs/en/application-note/AN5134.pdf Application Note N Y 645036621402383989 2022-12-07 pdf N en May 20, 2015 Application Note t789 应用笔记 Application Note Y N AN5134: Introduction to the Zipwire Interface – Application Note false zh zh false 0 SIPI-ERM8-ZIPCBL downloads zh-Hans true 0 Y TSP 应用笔记 1 /docs/en/application-note/AN5134.pdf 2016-10-31 1433489177447724090642 TSP 1 May 20, 2015 Application Note 应用笔记 Providing an overview of the Zipwire Interprocessor communication interface, including the hardware interface, the recommended software API, and an example of typical use to transfer information between two devices. None /docs/en/application-note/AN5134.pdf English 687380 None Application Note 2022-12-07 N /docs/en/application-note/AN5134.pdf AN5134: Introduction to the Zipwire Interface – Application Note /docs/en/application-note/AN5134.pdf documents 645036621402383989 Application Note N Y en None Y t789 pdf 0 N N AN5134: Introduction to the Zipwire Interface – Application Note 687.4 KB AN5134 N 1433489177447724090642 true Y Tools
