TEA2376DK1011开发编程板和样品

TEA2376DK1011

滚动图片以放大

TEA2376是一款数字化可配置两相交错式PFC控制器，适用于高效电源，提供SO14和SO10封装。PFC采用非连续导通模式或准谐振模式，通过谷值切换来优化效率。

TEA2376适用于电视、计算、服务器和工业电源。为了在低负载运行时实现良好的能效，该产品还包括切相和突发模式运行功能。TEA2376支持高功率因数和低THD，并包含许多可以通过GUI独立配置的保护功能。

TEA2376易于设计、高效可靠、外部元件数量少、交错式PFC功率高达1000W。

TEA2376DK1011开发套件包括TEA2376DB1604 SO10和SO14插座板，用于将TEA2376 IC样品与RDK01DB1563I2C接口以及适合在电源开发过程中使用的20个TEA2376DT IC样品结合编程。

支持的器件

电源管理

带集成PFC的AC-DC控制器

  • TEA2376: TEA2376xT, 数字可配置交错式PFC控制器

特性

TEA2376的特性

  • 交错式PFC控制器
  • 可编程切相和突发模式运行
  • 高PF和低THD
  • 低噪声
  • 谷值/零电压切换实现最小开关损耗
  • 许多可编程保护功能，如双OVP、UVP、OTP、OCP等。

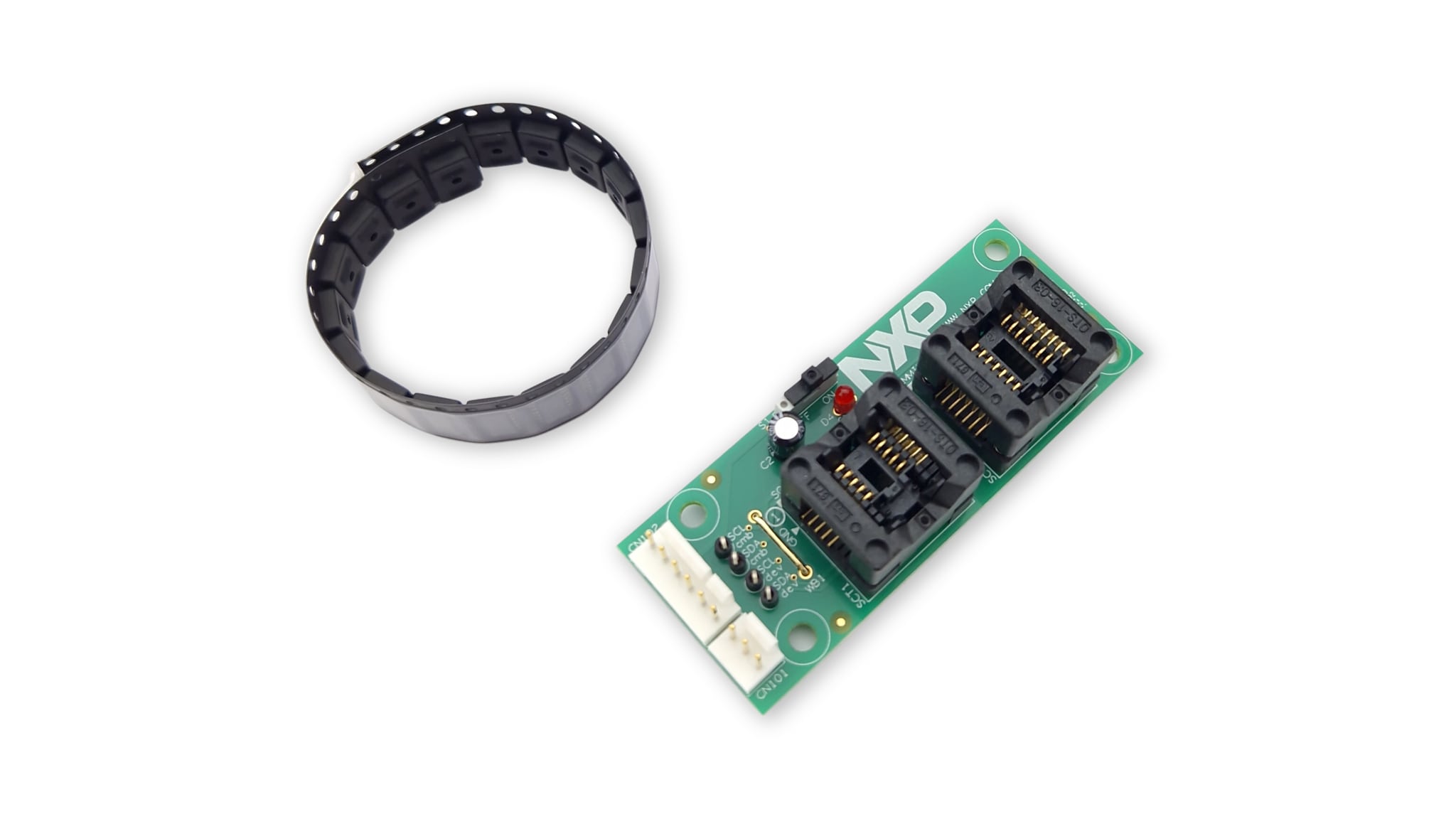

TEA2376DK1011内含物

  • TEA2376DB1604编程板，带有SO10和SO14 IC插槽
  • 20个TEA2376DT IC样品

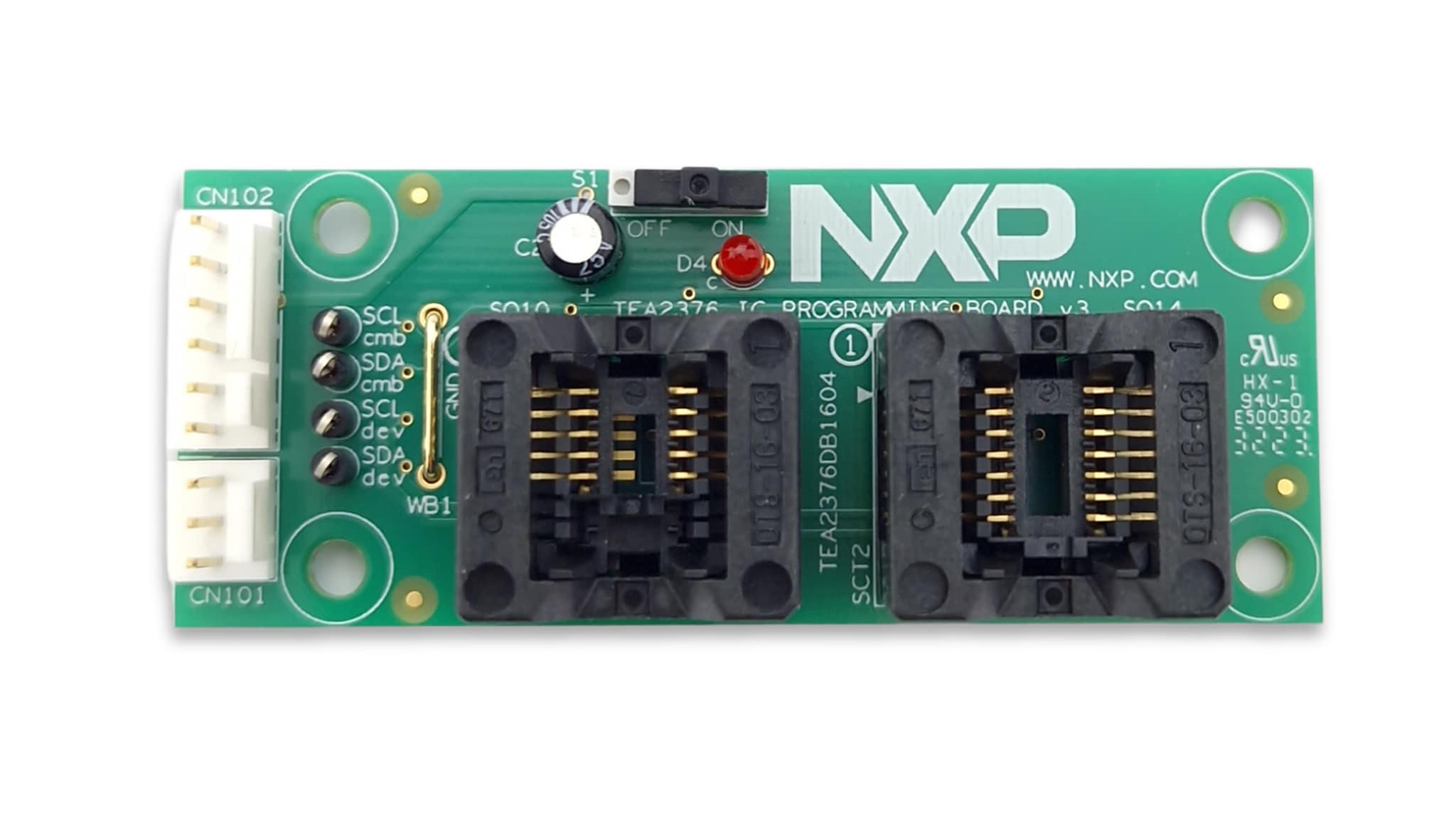

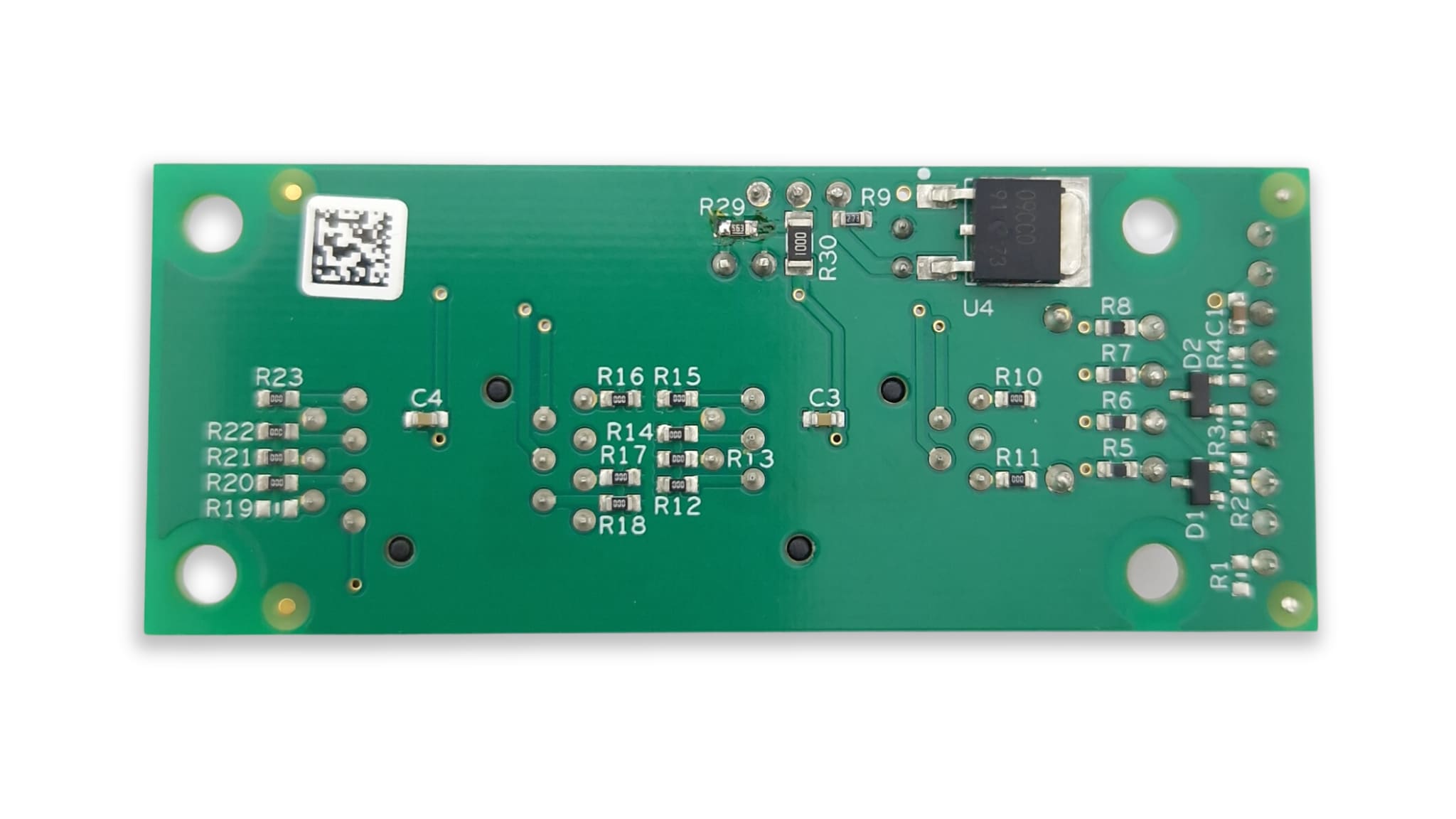

TEA2376DB1604编程板

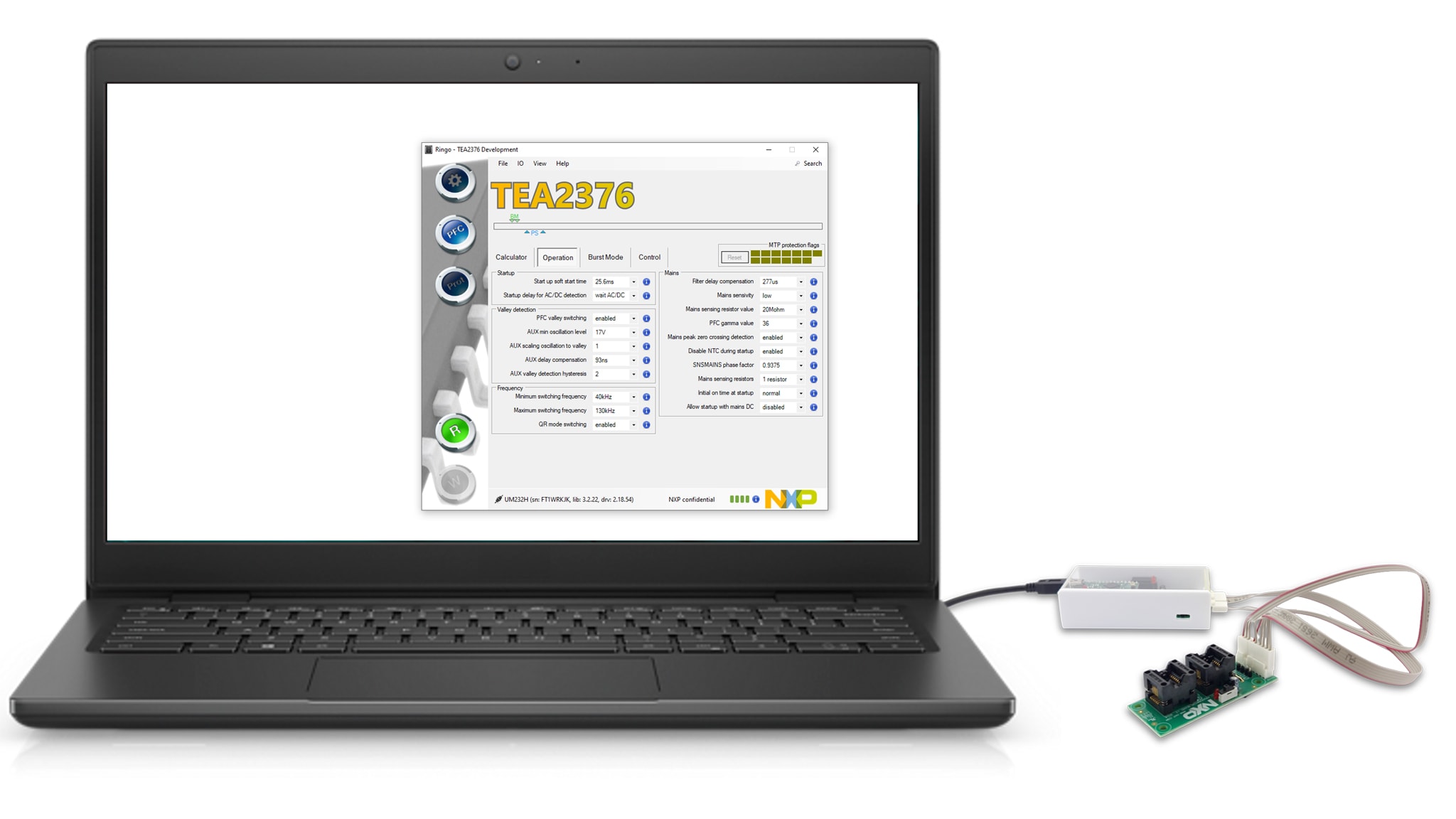

  • 该板可与TEA2016DB1514 USB I2C接口相组合，对IC样品进行编程。

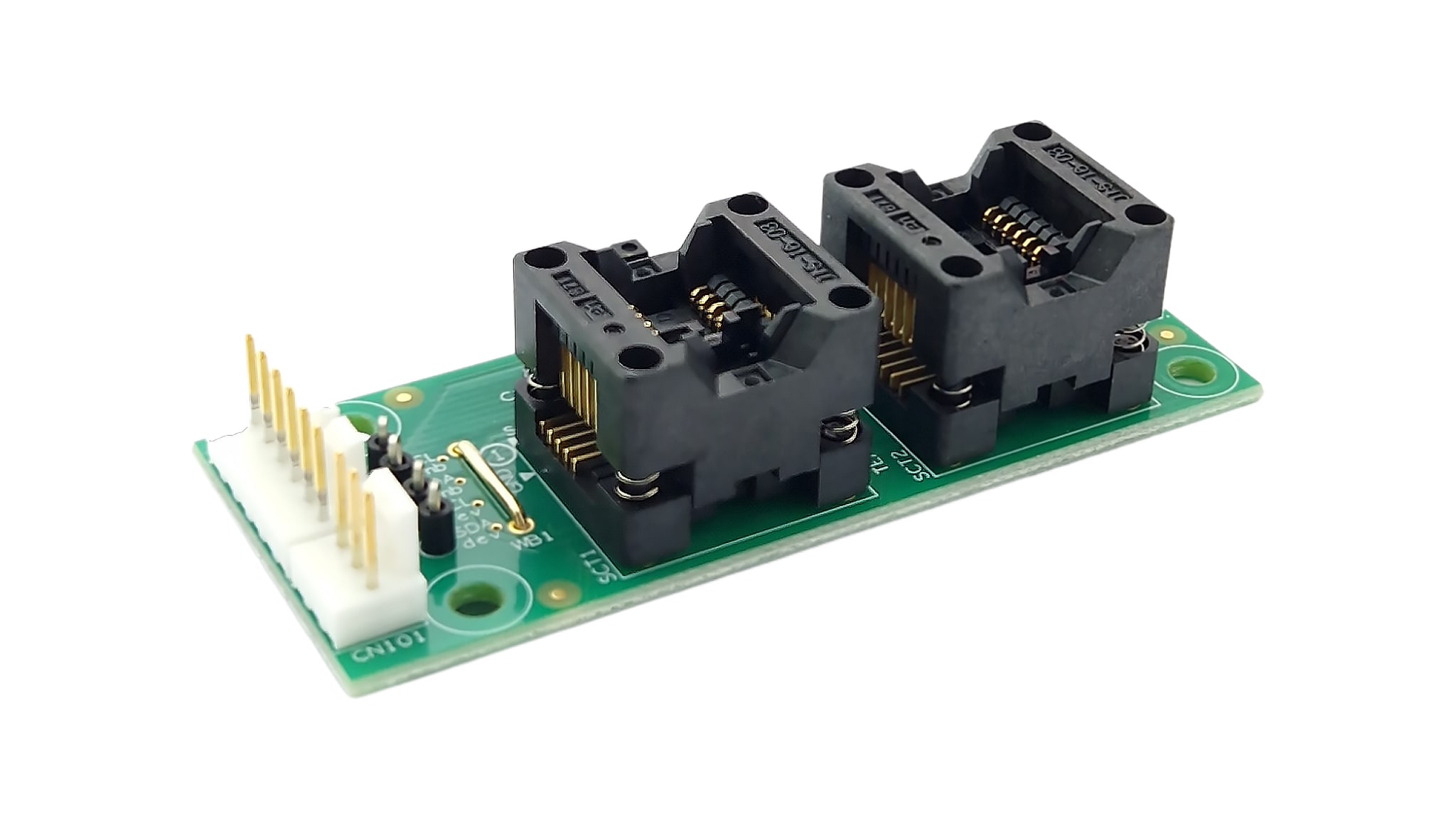

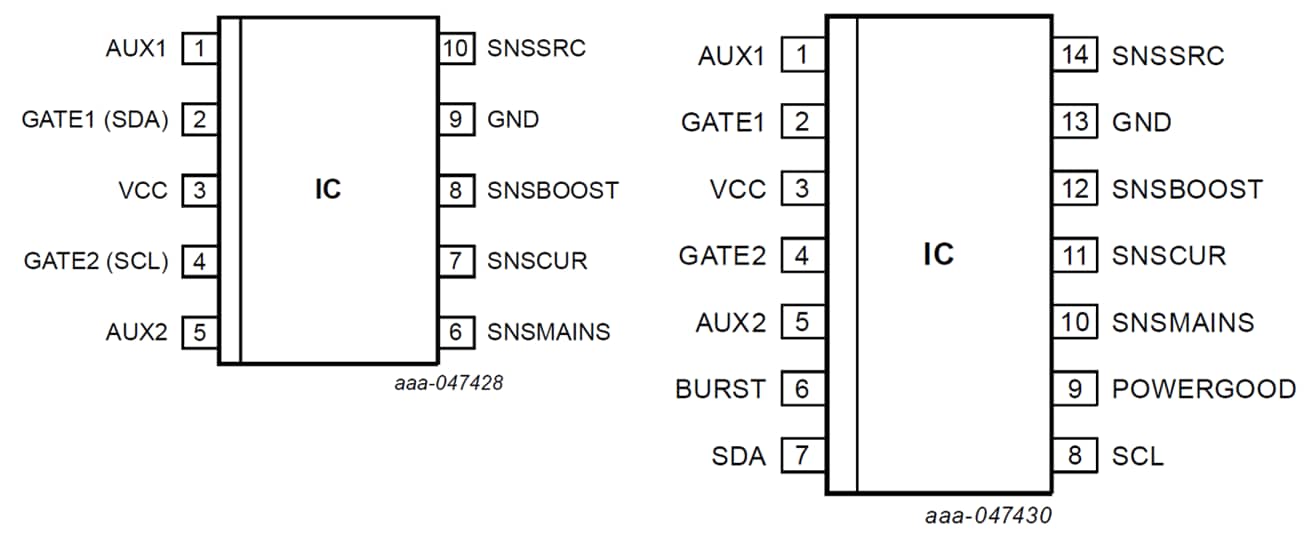

  • SO10和SO14 IC插槽支持两个TEA2376封装版本
  • 交换IC样品时，可使用带LED指示灯的开关断开VCC电源电压

购买选项

TEA2376DK1011-Image

点击展开

  • TEA2376DK1011

  • TEA2376DK1011 Development Programming Board and Samples.

  • 套件包含：

    • 1个TEA2376DB1604编程板，带有SO10和SO14 IC插槽
    • 10个TEA2376DT IC样品
  • CNY 359.13
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买

文档

快速参考恩智浦 文档类别.

筛选条件

2 文件

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

3 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

2 软件文件

  • 软件开发资源

    Ringo TEA2376 GUI 64-bit

    ZIP版本 1.0Mar 21, 2024 15:54:0086.5 MBRINGO-TEA2376-X64
    请登录
    下载
  • 软件开发资源

    Ringo TEA2376 GUI 32-bit

    ZIP版本 1.0Mar 21, 2024 16:26:0085.9 MBRINGO-TEA2376-X86
    请登录
    下载

注意: 推荐在电脑端下载软件，体验更佳。
