OM6273
-
SC16IS752 and SC16IS762 Demo Board.
SC16IS752/762 - SPI/I²C至双UART/IRDA/通用IO
OM6273是SC16IS752/762的演示板。SC16IS752/SC16IS762是一个连接双通道高性能UART的I²C总线/SPI总线接口，提供最大5 Mbit/s的数据速率、低工作和睡眠电流；还为应用提供8个额外可编程I/O引脚。该器件提供极小的HVQFN32和TSSOP28封装，非常适合手持、电池供电应用。此芯片能够从I²C总线/SPI至RS-232/RS-485进行无缝协议转换，并且完全可以双向进行。
产品详情

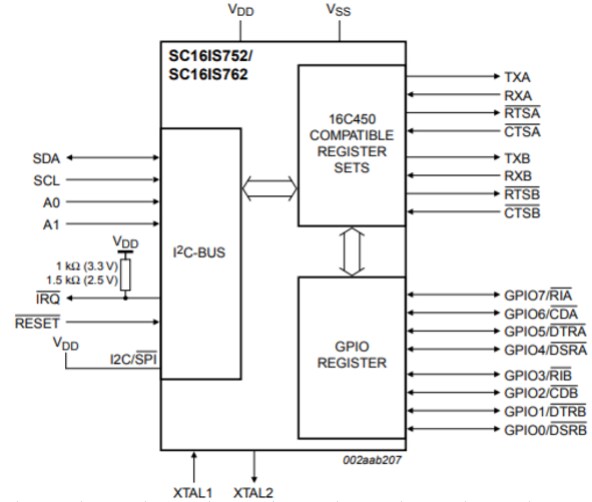

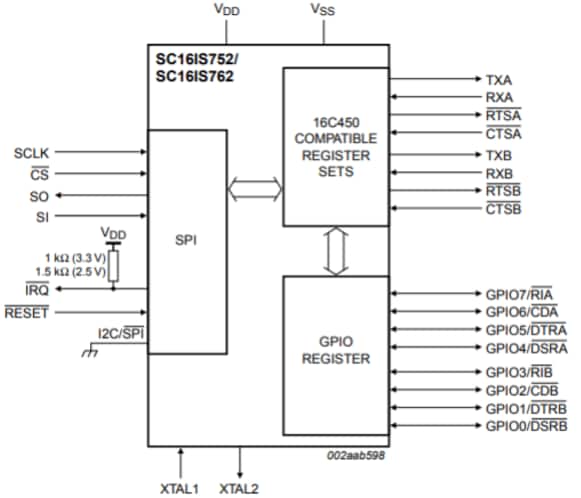

框图
支持的器件
模拟及混合信号
桥接器件
- SC16IS752_SC16IS762: 带有I²C总线/SPI接口、64字节发送和接收FIFO以及IrDA SIR内置式支持的双通道UART
特征
主要特性
- 工业温度范围：-40 °C至+95 °C
- 完全符合行业标准16C450及同等标准
- 16×时钟模式下高达5 Mbit/s的波特率
- 使用RTS/CTS进行自动硬件流控制
- 使用可编程Xon/Xoff字符进行自动软件流控制
- 单个或两个Xon/Xoff字符
- 自动RS-485支持（自动从地址检测）
- 最多八个可编程I/O引脚
- 通过RTS信号进行RS-485驱动器方向控制
- RS-485驱动器方向控制反转
- 内置IrDA编码器和解码器支持速度高达115.2 kbit/s的IrDA SIR
- SC16IS762支持速度高达1.152 kbit/s的IrDA SIR1
- 软件复位
- 可相互独立启用/禁用发送器和接收器
- 接收和发送FIFO电平
- 可编程特殊字符检测
- 线中止的产生和检测
- 内部环回模式
-
完全可编程的字符格式
- 5位、6位、7位或8位字符
- 偶、奇或无奇偶校验
- 1、1½或2停止位
数据连接
- 双通道全双工UART
- 可选I²C总线或SPI接口
- 64字节FIFO（发送器和接收器）
电源管理
- 3.3 V或2.5 V操作
- 3.3 V时的睡眠电流低于30 µA
- 容许5 V输入电压
封装
- HVQFN32
- TSSOP28
