NVT2006PW演示板

OM13323 正常供应

滚动图片以放大

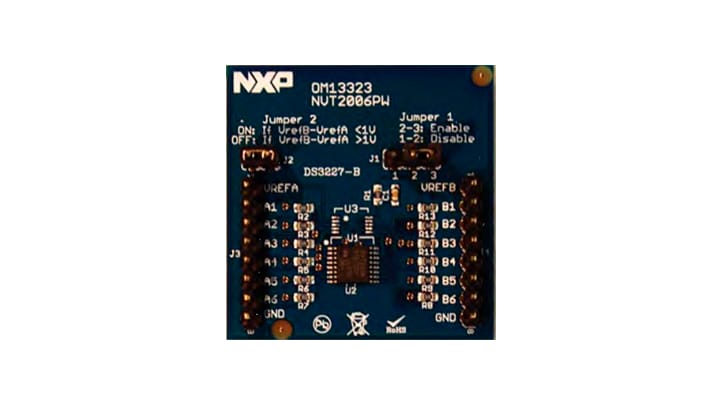

NVT2003DP (OM13319)、 NVT2004TL (OM13316)和NVT2006PW (OM13323)演示板旨在评估恩智浦3通道、4通道和6通道双向电压电平转换器。演示板连接不同电压电平下的I/O器件。由于NVT2003DP、NVT2004TL和NVT2006PW器件是无源器件，可能需要上拉电阻，具体取决于I/O接口类型(图腾柱或开漏)、转换电压差异和转换方向(高压到低压，低压到高压，或双向)。NVT2003DP、NVT2004TL和NVT2006PW器件允许在1.0 V至5.5 V的任何电压之间进行转换。

产品详情

支持的器件

模拟及混合信号

电压电平转换器

  • NVT2003_06: Bidirectional Voltage Level Translator for Open-Drain and Push-Pull Applications

特征

主要特性

  • 无需额外组件即可轻松评估每个NVT设备
  • 易于在右侧插头上施加高压VREFB/GND和Bn信号
  • 易于在左侧插头上施加低压VREFB/GND和An信号

数据连接

  • All Bn I/O pins on high-voltage right-hand side always have 10 kΩ pull up resistors to VREFB
  • All An I/O pins on low-voltage left-hand side with jumper option have 10 kΩ pull up resistors to VREFA
  • 跳线J1(3个引脚)，可控制NVT器件启用(引脚2-3接通)或禁用(引脚1-2接通)
