Freedom HW for MC12XSF and MC12XS6 families

FRDM-MC12XSF 正常供应

滚动图片以放大

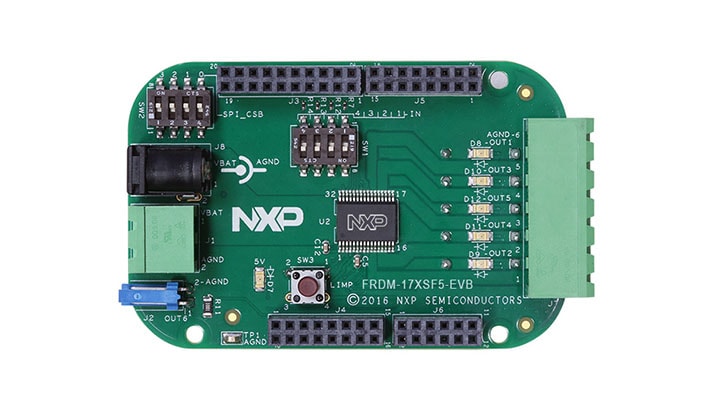

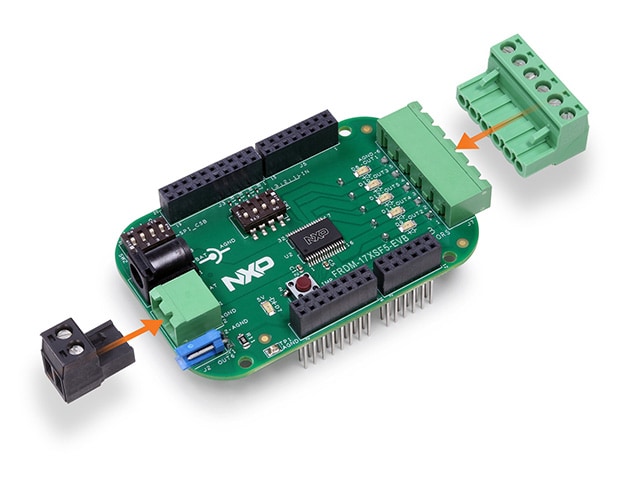

NXP's Freedom boards for MC12XSF and MC12XS6 are hardware tool for evaluation and development for the different industrial eXtreme switches such as automotive. These are 4 different boards pin-to-pin and software compatible that covers 4 different devices in SOIC32 package from these MC12XSF & MC12XS6 families.

这些器件是一个12 V四通道或五通道高边器件，拥有灵活性很高的集成控制和大量的保护和诊断功能。

由于以下接口，电路板易于使用：

  • FRDM-KL25Z及其SPIGEN图形用户接口
  • 带Processor Expert组件的Freedom KL25z、 KV10Z、K64F

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

KV系列Cortex-M4/M0+/M7

  • KV1x: Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核

电源管理

高边开关

  • MC12XS6: 外部汽车照明多通道eXtreme开关

特征

Evaluation module

    4 different boards to cover 4 different devices in SOIC32 package

  • FRDM-17XSF5-EVB: covers MC17XSF500 and MC17XS6500 (5 outputs 17 mOhm)
  • FRDM-17XSF4-EVB: covers MC17XSF400 and MC17XS6400 (4 outputs 17 mOhm)
  • FRDM-08XSF4-EVB: covers MC08XSF421 and MC08XS6421 (2x08 mOhm and 2x21 mOhms)
  • FRDM-40XSF5-EVB: covers MC40XSF500 and MC40XS6500 (5 outputs 40 mOhm)

Can be driven by the 16-bit SPI using

  • 带有SPIGen软件的KL25Z
  • 采用Processor Expert组件的KL25Z、KV10Z和K64F 采用CodeWarrior 10.6 或Kinetis Design Studio v3.0或更高版本的Gen4eXtremeSwitch
  • With direct input signals in Failsafe mode operation (switch on board).
  • This board can control various types of loads such as solenoids, PLC, DC motors, bulbs, or LED.
  • These devices are 16-bit 5.0 MHz SPI, control of overcurrent profiles, channel control including PWM duty-cycles, output-ON and -OFF OpenLoad detections, thermal shut-down and prewarning, and fault reporting.

电源管理

  • Output current monitoring with programmable synchronization signal and battery voltage feedback.

组件

  • 外部智能电源开关控制。
