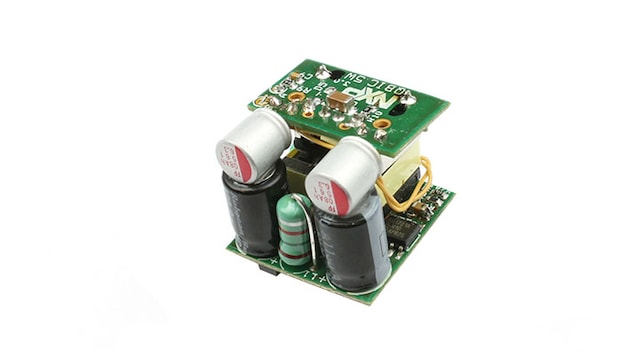

TEA1721立方充电器5W演示板

TEA1721ADB1102 正常供应

滚动图片以放大

TEA1721演示板是一款小型低成本解决方案，适用于5W手机充电器或任何低功耗适配器。该应用遵循USB1.1电池充电规范，能够在恒压(CV)或恒流(CC)模式下运行，确保电池充电过程既准确又可控。开关式转换器在反激模式下运行，最大频率约为51kHz。内置过流和短路保护。空载条件下的功耗低于10mW。

产品详情

支持的器件

电源管理

带集成电源开关的AC-DC控制器

  • TEA1723DT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
  • TEA1723AT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 430 Hz
  • TEA1721FT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
  • TEA1721AT: 集成功率MOSFET通过高压启动的反激控制器，适用于最高11 W的低功率应用
  • TEA1721BT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
  • TEA1721DT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
  • TEA1723BT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
  • TEA1723FT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz

特性

主要特性

  • 组件数量少，可实现高性价比部署
  • 初级感测
  • 集成式MOSFET

使用的IC

  • TEA1721AT SOP8固定频率控制器

尺寸

  • 小规格

组件

  • 包括电缆阻抗补偿

购买选项

TEA1721ADB1102-Image

点击展开

  • TEA1721ADB1102
    正常供应

  • TEA1721 Cubic Charger 5W demo board.

    • 演示板
    • 快速入门指南
  • CNY 2,081.49
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
