TEA1721ADB1061
正常供应 -
Isolated universal mains flyback converter demo board.
- 演示板
- 快速入门指南

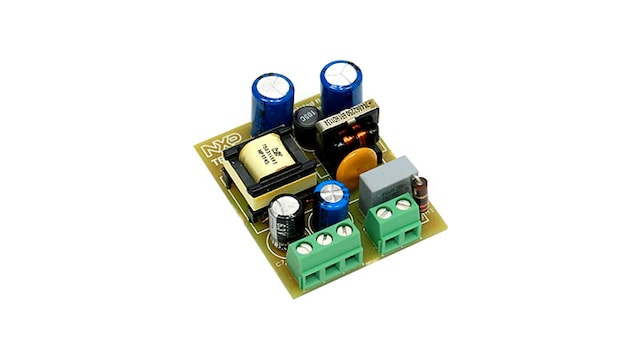

TEA1721隔离通用电源反激式转换器演示板
该演示板作为隔离的12V和3.3V AC/DC SMPS，用于向负载提供高达5W的电源。
开关式转换器在反激模式下运行，最大频率约为51kHz。内置过流和短路保护。空载条件下的功耗为10mW至20mW。
在该电路中通过TVS二极管实现EMI滤波和浪涌保护。
开关式转换器在反激模式下运行，最大频率约为51kHz。内置过流和短路保护。空载条件下的功耗为10mW至20mW。
在该电路中通过TVS二极管实现EMI滤波和浪涌保护。
产品详情
支持的器件
电源管理
带集成电源开关的AC-DC控制器
- TEA1721BT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
- TEA1721DT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
- TEA1721FT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
- TEA1723AT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 430 Hz
- TEA1723BT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
- TEA1723DT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
- TEA1723FT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
- TEA1721AT: 集成功率MOSFET通过高压启动的反激控制器，适用于最高11 W的低功率应用
特性
主要特性
- 所用的IC：TEA1721AT
- 效率：115V(AC)-60Hz时为79.3%/230V(AC)-50Hz时为80.0%
电源管理
- 交流线路输入电压：85V(AC)至265V(AC)
- 输出电压：12V(DC)和3.3V(DC)
- 最大输出电流：12V=400mA/3.3V=400mA
- 最大输出功率：5W
- 输出电压稳定性：±5%
