TEA1721ADB1059
正常供应 -
TEA1721 Non-isolated buck converter demo board.
- 演示板
- 快速入门指南

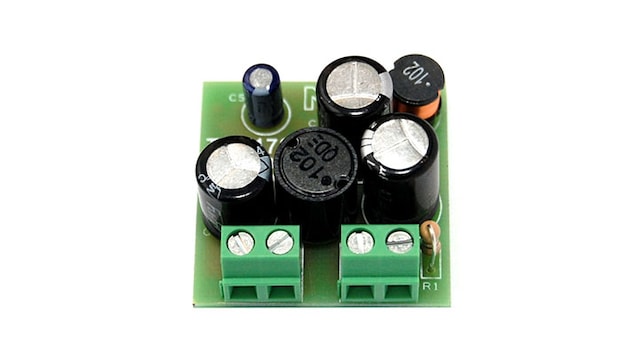

TEA1721非隔离降压转换器演示板
该板演示了+12V AC/DC降压和−12V AC/DC非隔离降压/升压模式SMPS，可用于向负载提供高达2.5W的电源。可使用板载跳线选择在降压或降压/升压模式下工作。
开关式转换器在最大约为50kHz的频率下工作。
内置过流和短路保护。在空载条件下，该转换器的功耗低于10mW。在该电路中通过TVS二极管实现EMI滤波和（可选）浪涌电压保护。
产品详情
支持的器件
电源管理
带集成电源开关的AC-DC控制器
- TEA1721BT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
- TEA1721DT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
- TEA1721FT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
- TEA1723AT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 430 Hz
- TEA1723BT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
- TEA1723DT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
- TEA1723FT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
- TEA1721AT: 集成功率MOSFET通过高压启动的反激控制器，适用于最高11 W的低功率应用
特性
主要特性
- 交流线路输入电压：85V (AC)至265V (AC)
- 输出电压：降压/升压模式下为12 V (DC)
- 最大输出电流：200mA
- 最大输出功率：2.5W
- 输出电压精度：+2%至-5%
- 输出电压稳定性：≥±1%
- 效率：满载时大于77%
- 空载功耗：<10mW
- 所用的IC：TEA1721AT
