能够通过MC33775A进行CAN FD通信的HVBMS集中式单体监测单元(CMU)

RD33775ACNCEVB 正常供应

滚动图片以放大

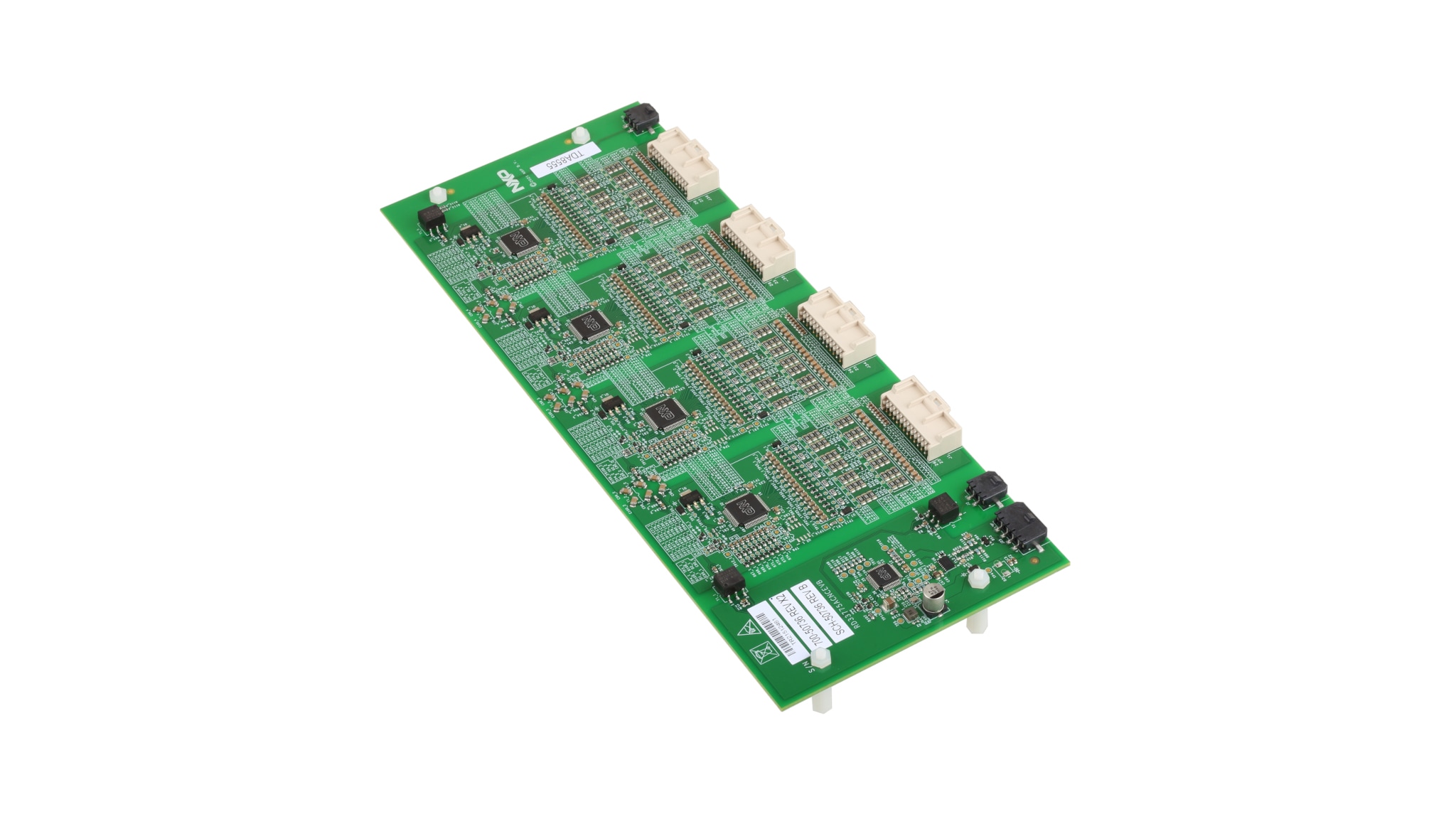

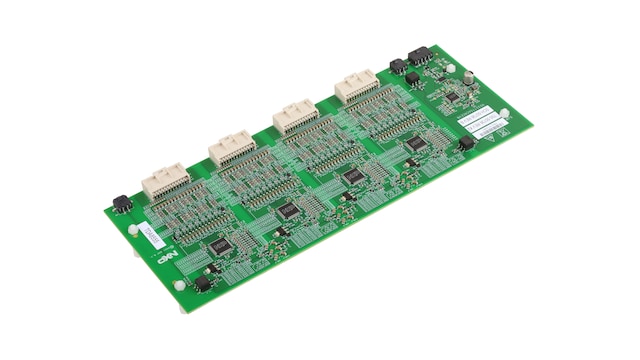

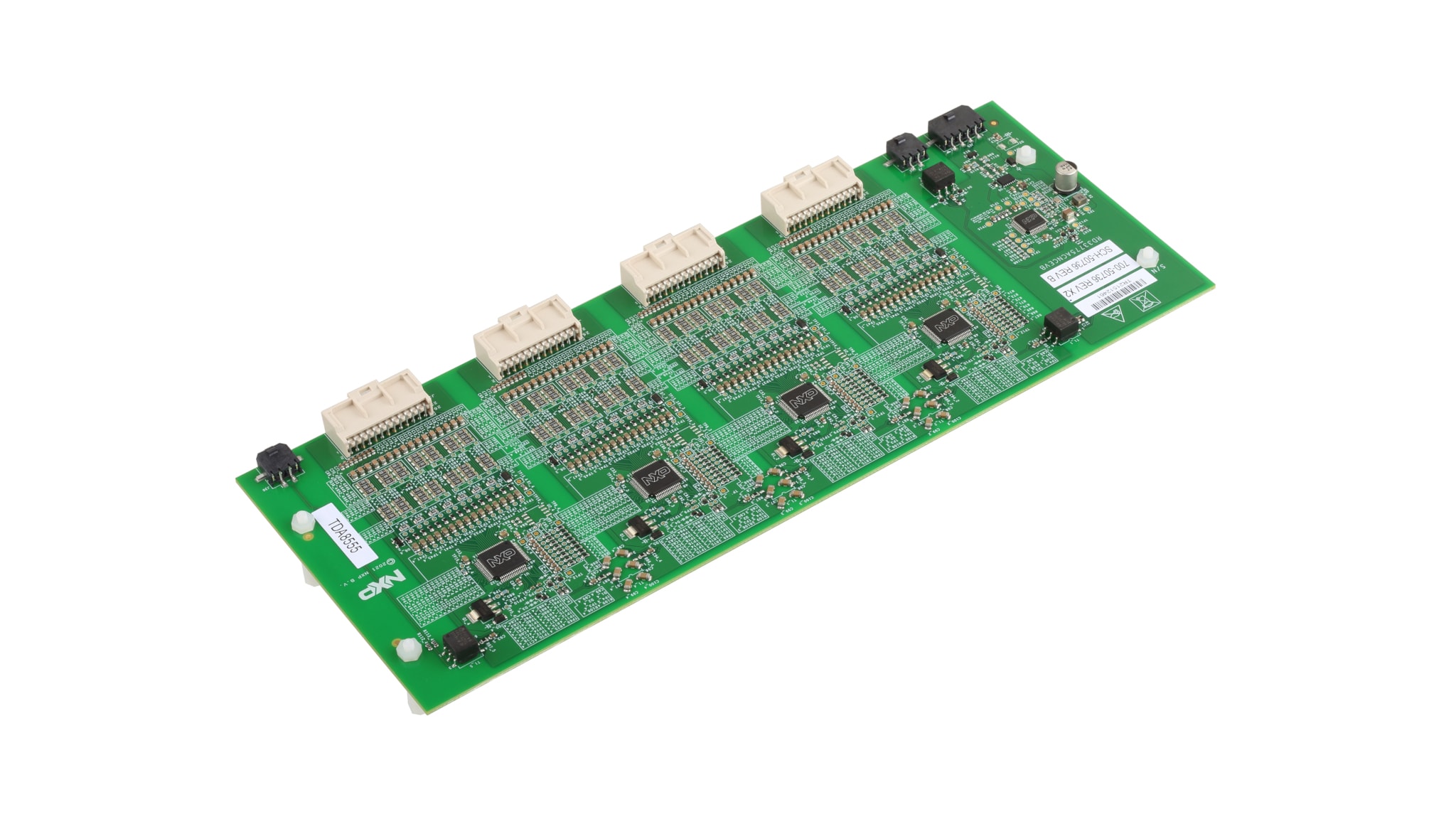

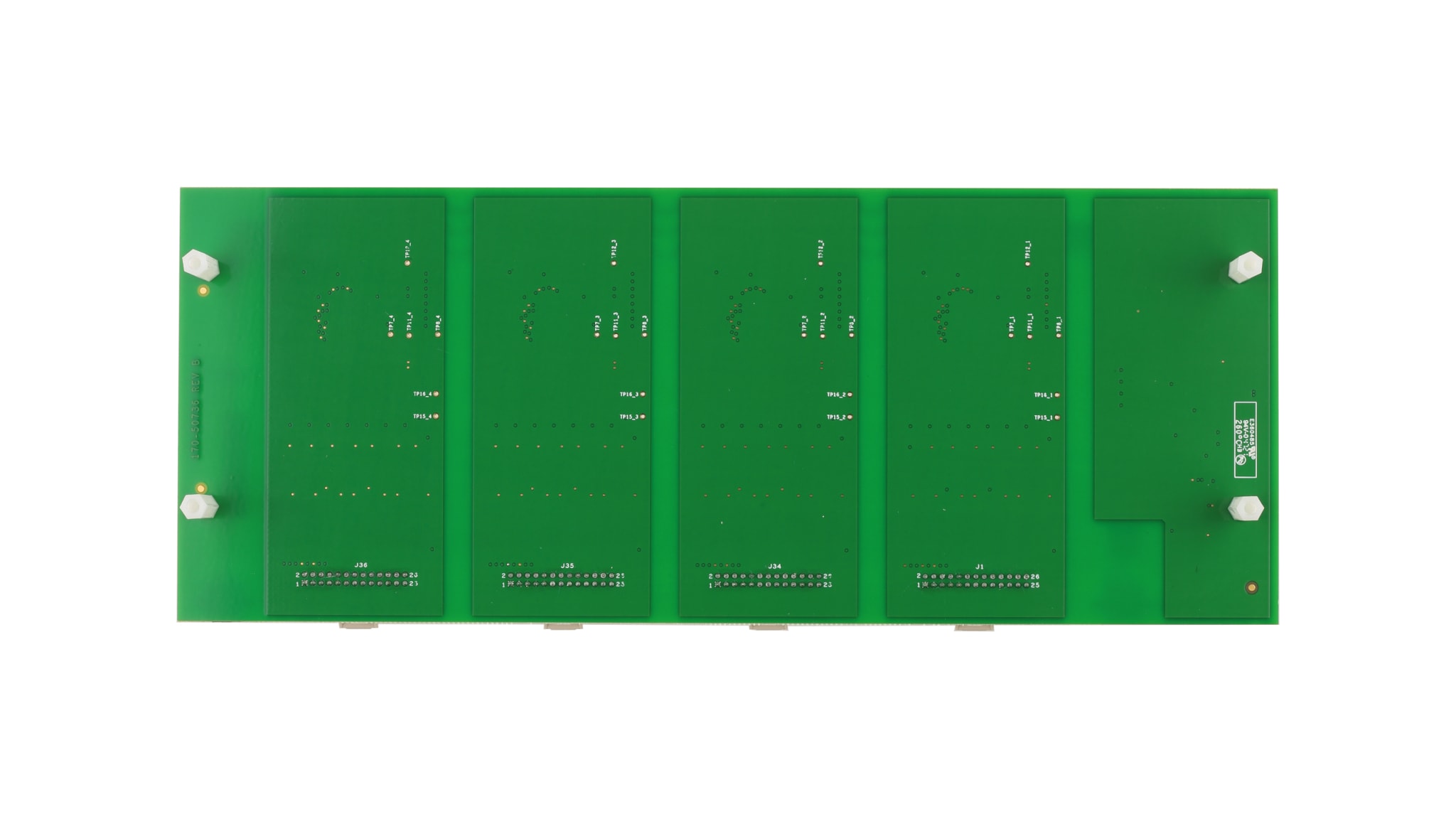

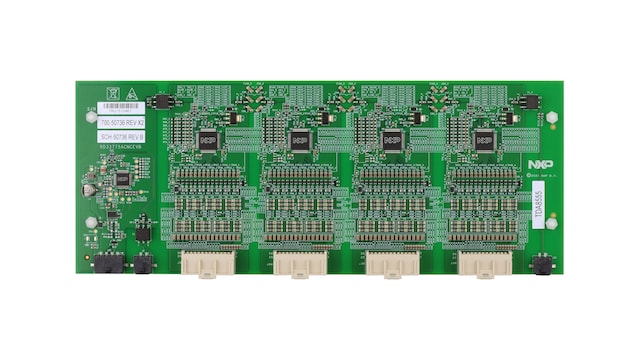

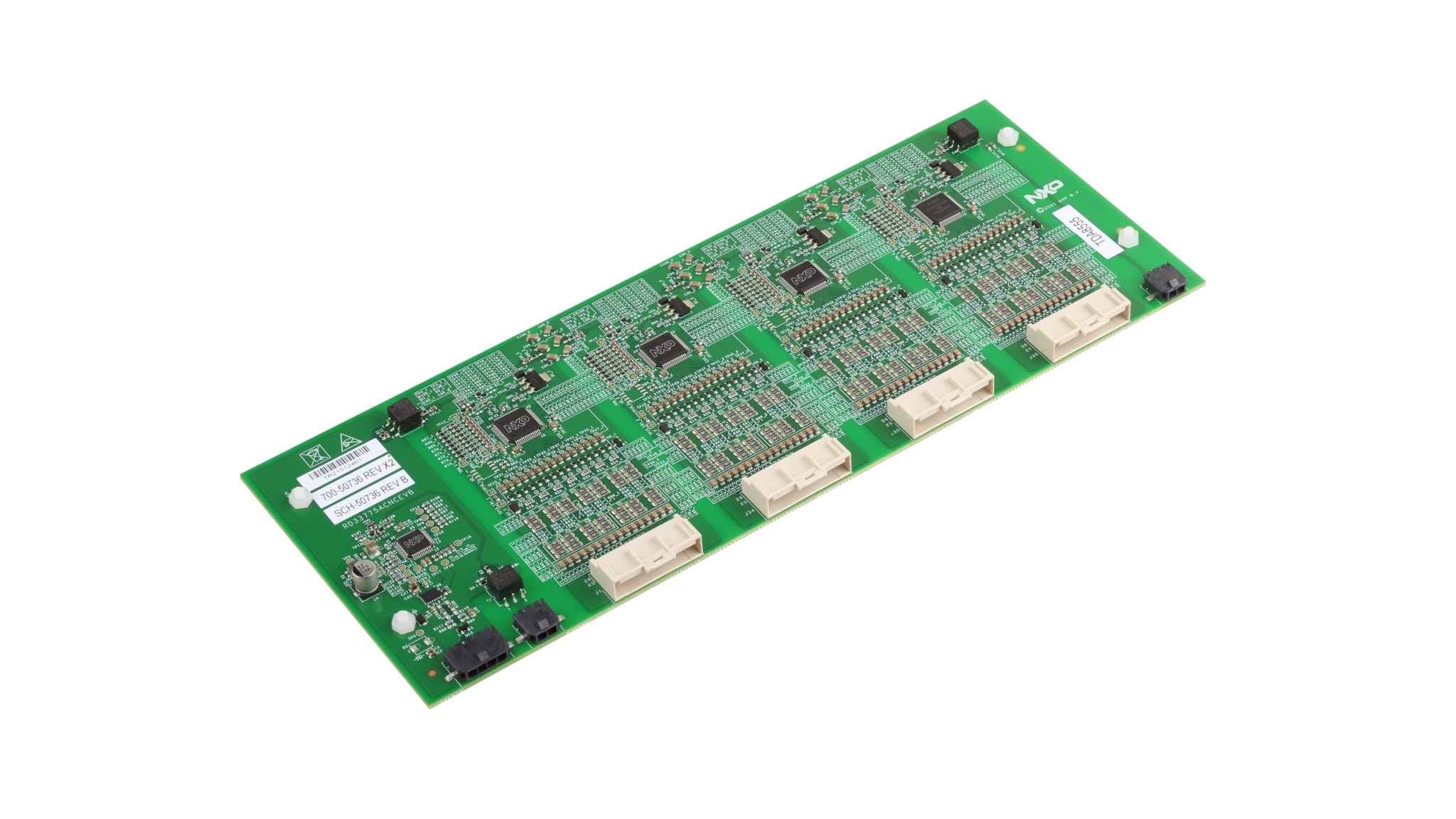

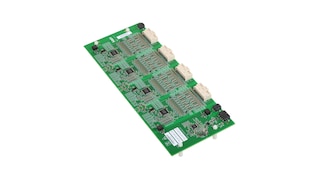

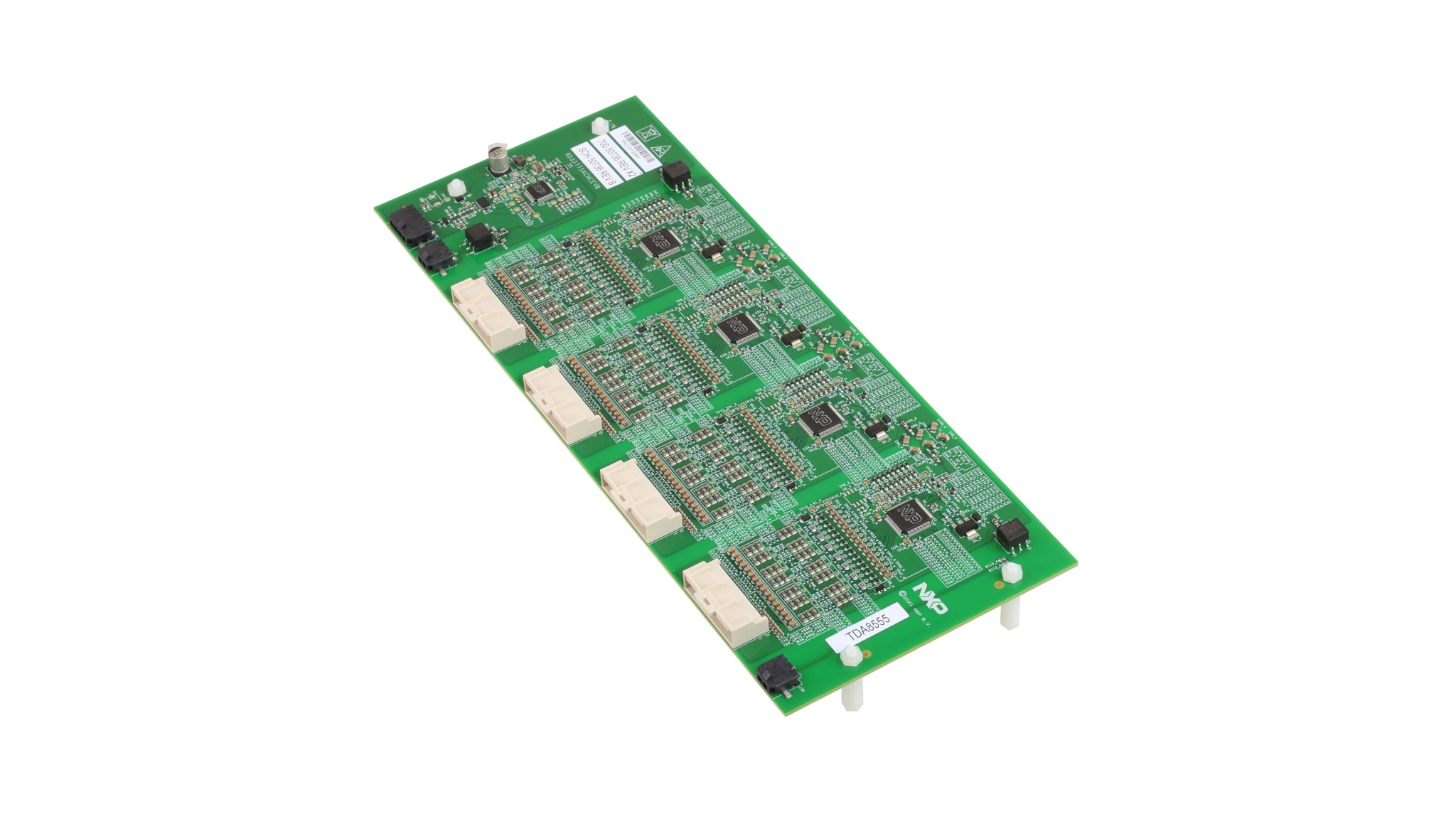

RD33775ACNCEVB是一个集中式单体监测单元(CMU)参考设计，是恩智浦HVBMS参考设计的一个组件。该评估板安装了4个新一代MC33775A电池控制器以及MC33665A通信网关，通过该通信网关可与开发板进行CAN FD通信。该评估板可监测56个电池芯，是快速原型设计的理想选择。

支持的器件

电源管理

电池通信IC

  • MC33665A: 通用BMS通信TPL收发器和CAN FD网关

电芯控制器

  • MC33775: 14通道锂离子电池控制器IC ASIL D

接口

具有灵活数据传输速率的CAN

  • TJA144x: 汽车CAN FD收发器系列

功能

电压测量

  • 4个MC33775A电池控制器(BCC)，最多可容纳56个单体电池，可通过向菊花链添加更多CMU进行扩展
  • 高精度电池电压测量通道，具有平均值和高级滤波功能

温度测量

  • 每个BCC都带有高级滤波功能，对温度传感器的输入进行过滤

单体电池平衡

  • 高达300 mA的内置单体电池平衡功能

通信

  • CAN FD通信
  • 高达5 Mbit/s的高速CAN FD收发器

购买选项

BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-14CTCABLE25-Image

点击展开

  • CNY 247.80
  • 数量为 1
从分销商处购买
