带有隔离式菊花链的MC33774ATP评估板

RD33774PDSTEVB
正常供应

滚动图片以放大

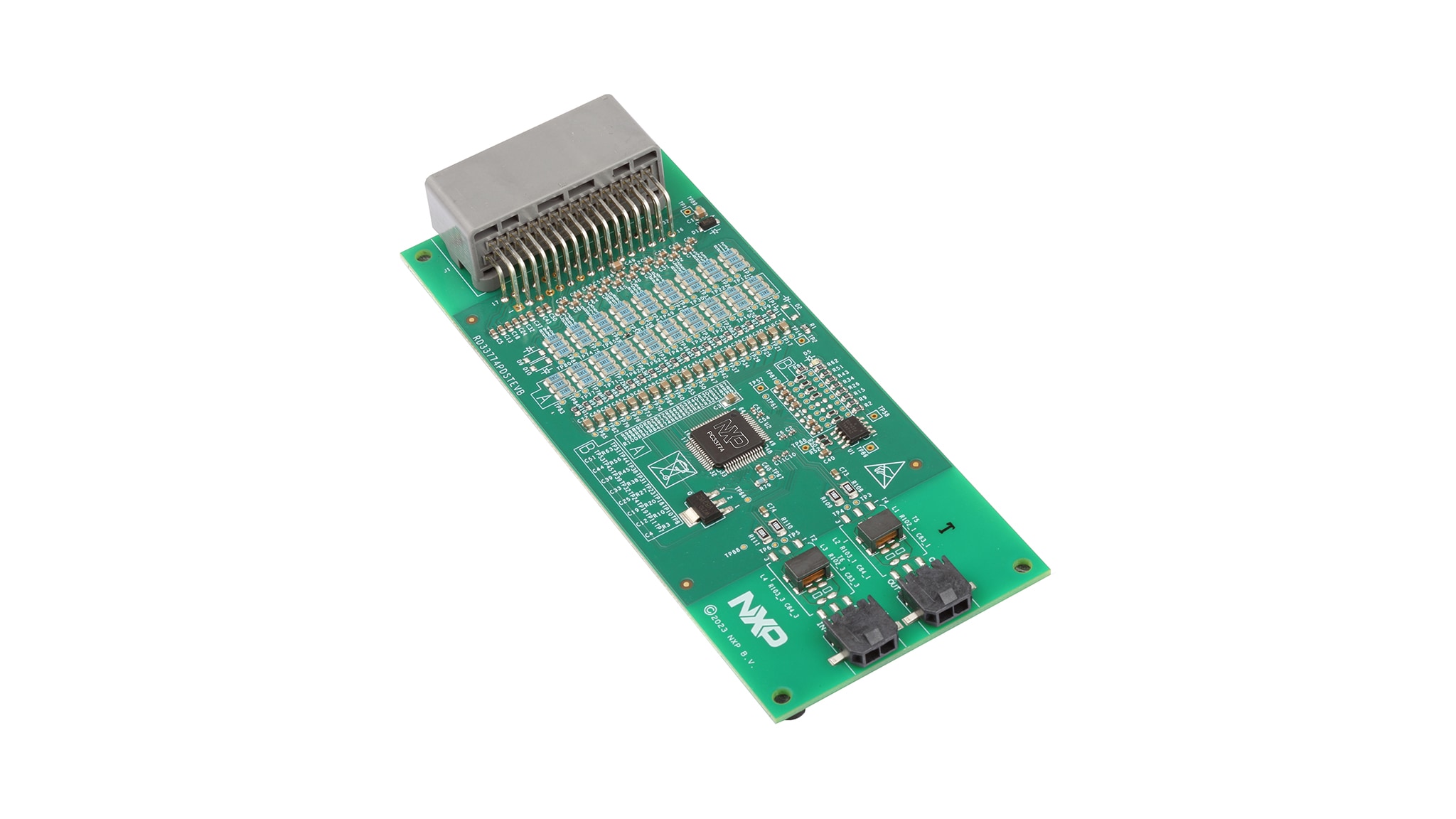

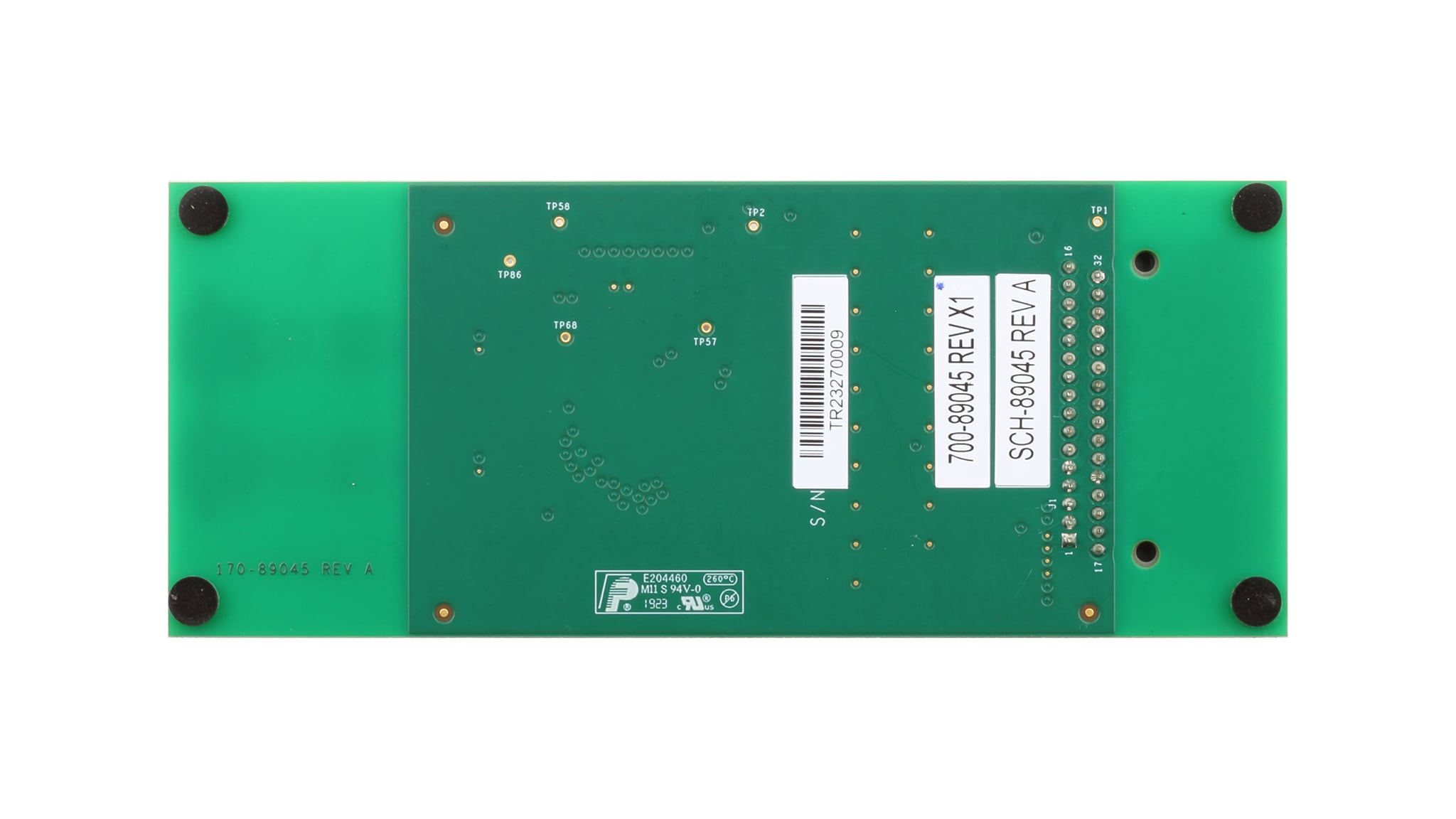

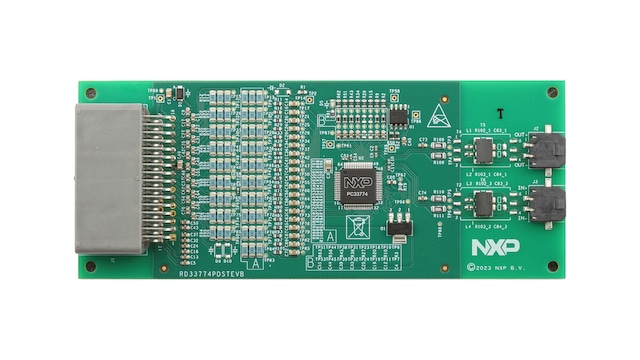

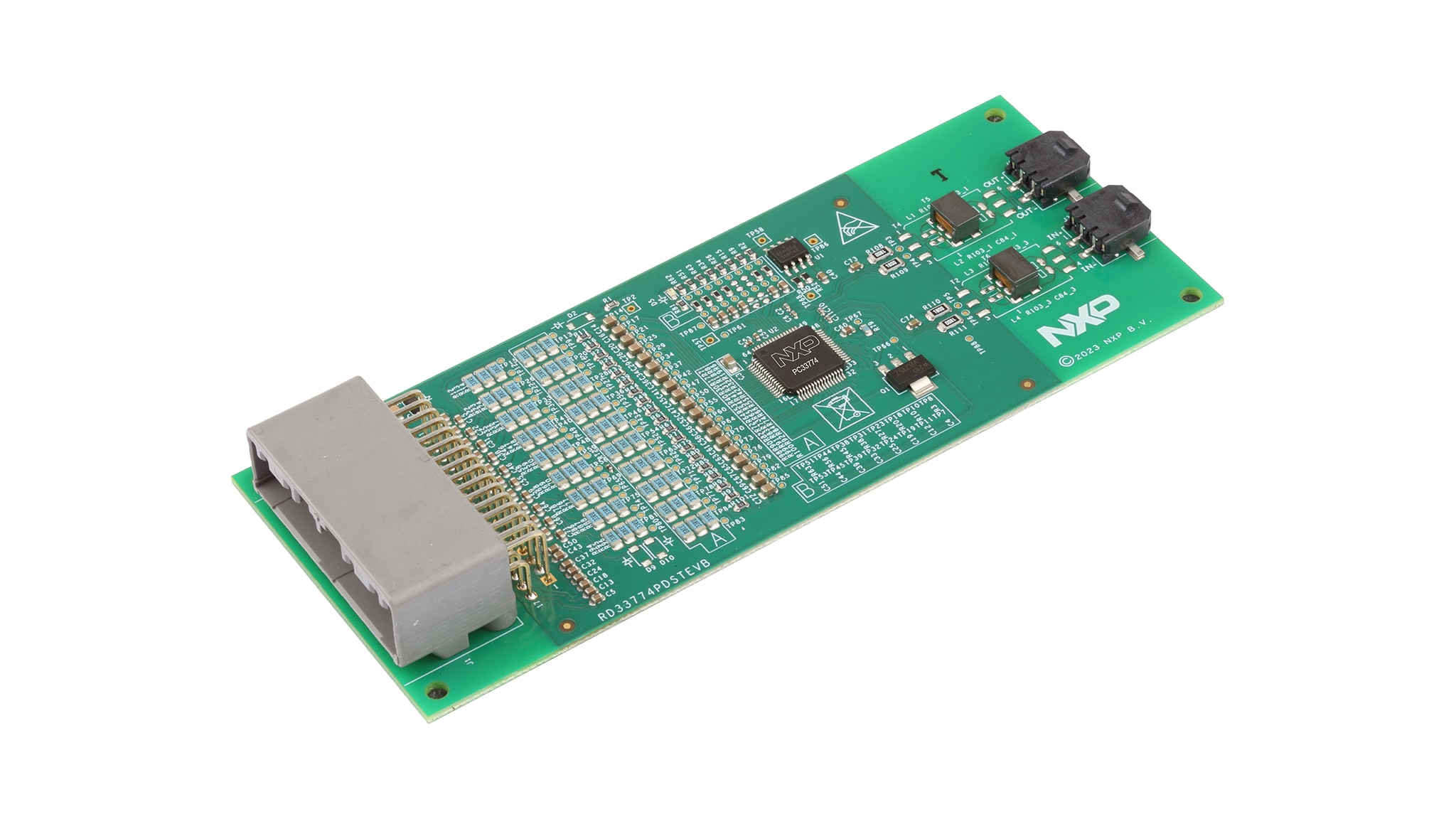

RD33774PDSTEVB是具有电气传输协议链路(ETPL)通信功能的分布式电芯监测单元(CMU)参考设计。它是高压电池管理系统(HVBMS)硬件和软件快速原型制作的理想之选。该板还包含1个MC33774模拟前端(AFE)。该板的多个单元可以连接到同一菊花链。

框图

MC33774ATP评估板，具有隔离的ETPL菊花链通信

RD33774ADSTEVB Block Diagram
获取框图PDF

支持的器件

电源管理

电芯控制器

  • MC33774: 18通道锂离子电池控制器IC ASIL D

特性

电压测量

  • 1个MC33774ATP电芯控制器(BCC)，最多可容纳18个单体电池，可通过向菊花链添加更多CMU进行扩展
  • 终身保证的高精度电芯电压测量通道，具有平均和高级滤波功能

温度测量

  • 12个模拟输入，用于NTC温度传感器

电芯平衡

  • 集成无源电芯平衡，峰值可达200mA

通信

  • CMU和BMU之间的隔离电传输协议链路(ETPL)通信

降低成本

  • 通过板上和板下电容隔离优化的BOM

购买选项

RD33774PDSTEVB-Image

点击展开

  • RD33774PDSTEVB
    正常供应

  • MC33774ATP Evaluation Board with Isolated Daisy Chain.

  • 套件包含：

    • 1个RD33774PDSTEVB板
    • 1根电芯端子(CT)电缆
    • 一根ETPL电缆
  • $125.60 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • 套件包含：

    • 一根长30cm的ETPL电缆
  • $14.38 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 19
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • 套件包含：

    • 一根长50cm的ETPL电缆
  • $14.38 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 15
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-18CTCABLE30-Image

点击展开

  • BATT-18CTCABLE30
    正常供应

  • Cell Terminal (CT) cable, 18 cells, 30 cm-long.

  • 套件包含：

    • 1根长30cm的电芯端子(CT)电缆
    • 18个单体电池
  • $25.00 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
