低成本、低功耗Arm926EJ-S™ 微控制器，带高速USB 2.0 OTG、SD/MMC以及NAND闪存控制器

LPC3130FET180 正常供应

恩智浦LPC3130/3131在单个芯片内结合了一个180 MHz ARM926EJ-S CPU核，高速USB 2.0即插即用(OTG)，最大192 KB SRAM，NAND闪存控制器，灵活的外部总线接口，4通道10位ADC，以及大量的串行和并行接口，针对消费品、工业、医疗和通信市场。为优化系统功耗，LPC3130/3131拥有多个电源域和非常灵活的时钟产生单元 (CGU)，以提供动态的时钟选通及校准。

查看产品图片

产品详情

框图

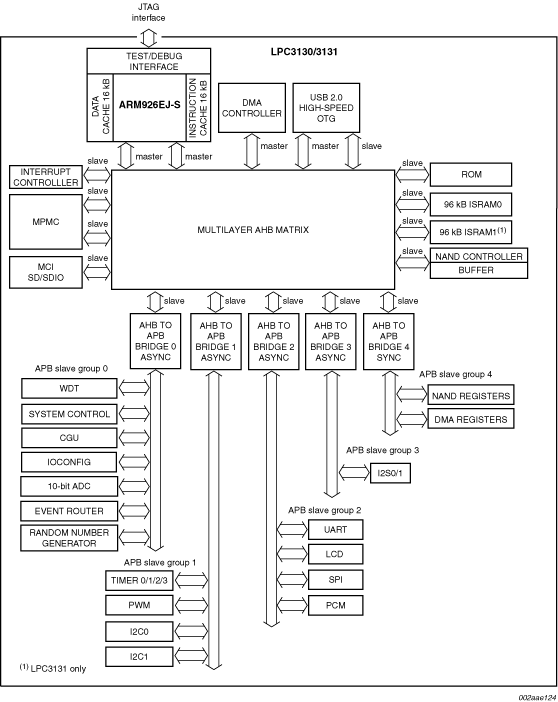

Block diagram: LPC3130FET180, LPC3131FET180

获取框图PDF

特征

CPU平台

  • 180 MHz，32位ARM926EJ-S
  • 16 kB数据缓存D-cache和16 kB指令缓存I-cache
  • 存储器管理单元(MMU)

内部存储器

  • 96 kB (LPC3130)或192 kB (LPC3131)嵌入式SRAM

外部存储器接口

  • 带8位ECC的NAND闪存控制器
  • 8/16位多端口存储控制器(MPMC)：SDRAM和SRAM

通信和连接

  • 带片内PHY的高速USB 2.0（OTG、主机、设备）
  • 双I²S总线接口。
  • 集成主/从SPI
  • 2个主/从I²C总线接口
  • 快速UART
  • 存储卡接口(MCI)：MMC/SD/SDIO/CE-ATA
  • 四通道10位ADC
  • 集成的4/8/16位6800/8080兼容LCD接口

系统功能

  • 动态时钟选通及校准
  • 多电源域
  • 可选择的启动模式：SPI闪存、NAND闪存、SD/MMC卡、UART或USB
  • DMA控制器
  • 4个32位定时器
  • 看门狗定时器
  • PWM模块
  • 随机数生成器(RNG)
  • 通用I/O(GPIO)引脚
  • 灵活和通用的中断结构
  • 带边界扫描和ARM调试访问的JTAG接口

工作电压和温度

  • 内核电压：1.2 V
  • I/O电压：1.8 V，2.8 V，3.3 V
  • 温度：-40 Cel到+85 Cel
  • TFBGA180封装：12 x 12 mm²，0.8 mm间距

更多

购买/参数

1 结果

包含 0 不推荐用于新设计

部件

展开描述

计算机辅助设计模型

SCTimer / PWM

IOH

封装类型

温度范围

状态

产品类别

LPC3130FET180
数据手册

1

no input output handler

TFBGA180

-40 °C to +85 °C

正常供应
