MIPI I3C：面向传感器的高性能统一接口

通常，I3C整合并统一I2C和SPI的关键属性，同时通过全面、可扩展的接口和体系结构改进每种方法的功能和性能。该规范还预测了未来移动、移动影响和嵌入式系统行业所需的传感器接口架构。

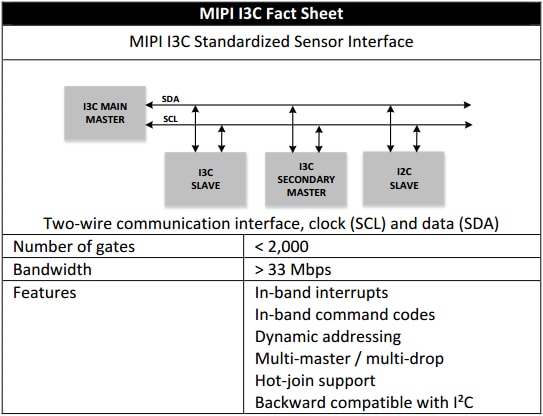

MIPII3C℠规范的技术特性定义了与I2C标准后向兼容的双引脚接口，并提供与SPI可媲美的数据吞吐能力。技术属性解释了规范的名称、I3C的MIPI规范，这表示它与I2C的兼容性，以及工作组希望成为过去传统和未来创新行业的桥梁。

新技术可以促进2线接口内的带内中断，从而大大减少了器件引脚数和信号路径，从而将更多的传感器集成到一个器件中。在标准CMOS I/O上，它支持10 Mbps的最低数据速率，具有更高性能的高数据速率(HDR)模式的选项，与现有选项相比，性能和功耗效率大幅提升。它还提供多主机支持、动态寻址、命令代码兼容性和高级电源管理功能(如睡眠模式)的统一方法。

特性

  • 处理面向传感器应用的传统接口选项
  • MIPI联盟：寻找满足广泛市场需求的灵活解决方案
  • 统一碎片化的传感器接口技术
  • 专注于效率和绩效

技术合作伙伴

Silvaco合作伙伴负责MIPI I3C的分销。Silvaco是领先的软件工具EDA提供商，用于模拟/混合信号、电源IC和存储器设计。

Silvaco总部设在加州圣克拉拉，在全球拥有30多年的经验，业务办事处遍及北美、欧洲、日本和亚洲，并为TCAD、SPICE建模和PDK开发提供快速周转和经济实惠的服务。2016年6月，Silvaco收购了半导体IP模块供应商IPextreme，现在是Silvaco的知识产权部门(属于IPextreme品牌)

I3C IP是恩智浦所有的，但通过Silvaco进行封装、销售和提供技术支持

规格

Mipi I3C所述的典型传感器类别有：

机械/运动

  • 指南针/磁力
  • 陀螺仪
  • 加速度传感器
  • 接近传感器
  • 触摸屏
  • 握手传感器
  • 飞行时间(手势)
  • 音频/超声波(事件)

生物/健康

  • 指纹
  • 血糖仪
  • 心率
  • 嗅觉(例如体内酒量测定器)
  • EKG
  • GSR (皮肤电反应)

环境感知

  • 环境照明
  • 气压/高度计
  • 温度
  • 一氧化碳/污染物
  • 湿度

其他

  • NFC (近场通信)
  • 触觉反馈
  • 红外线(智能电视遥控器)
  • UV/RGB

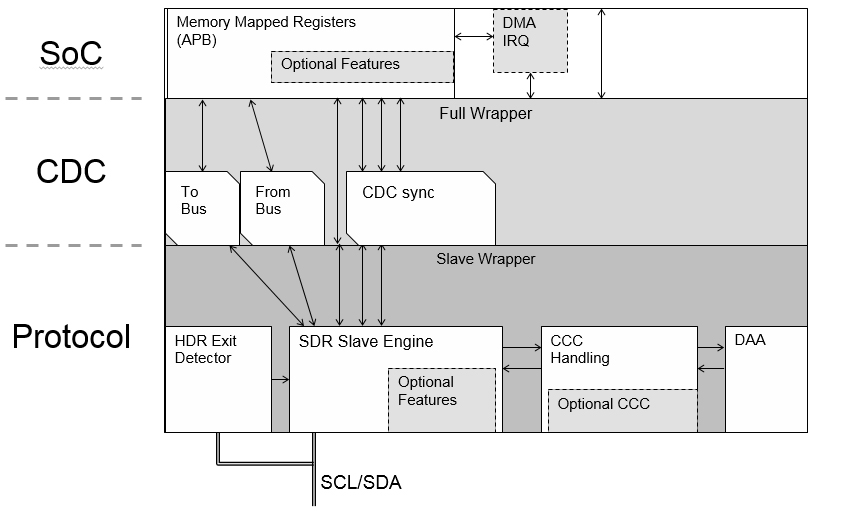

该区域取决于配置和选项，并且可以为Slave模块添加1.5K到2.5K的门。功率估算是技术独立的，所以不可能是确切的数字 - 然而它是一个低功耗设计，非常小，因此消耗的功率也很小。它支持采用时钟门控和其他方法来限制功耗。后端可以在没有系统时钟的情况下运行。它由两个时钟域组成：SCL (I3C侧)和系统(当APB使用完整的包装器时在SoC侧)。

选项

提供四种不同的包装

产品 说明
Free Basic Slave 提供BSD许可证，Silvaco可选支持
Standard Slave 已封装，提供Silvaco正常IP许可证
Advanced Slave 已封装，提供Silvaco正常IP许可证
Master 已封装，提供Silvaco正常IP许可证

可交付成果
可配置的RTL(层和参数)
用户指南(包括编程指南)
集成指南
具有测试用例的集成测试台(包括主模型、协议监视器等)
