XA 16位微控制器系列
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
产品详情

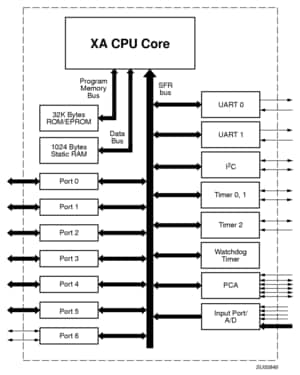

框图
特征
- 2.7 V至5.5 V工作
- 32 KB字节片内EPROM/ROM可编程内存
- 1024字节片内数据RAM
- 支持高达16 MB的片外寻址（24条位址线）
- 添加了时钟输出基准，以简化外部总线接口
- 具有自动通道扫描和重复读取功能的高性能8通道8位A/D转换器：
- 在4.46 微秒的时间内完成转换（运行频率为30 MHz）
- 备选操作模式允许10位转换结果
- 3个具有增强功能的标准计数器/定时器：
- 所有定时器都具备切换输出功能
- 看门狗定时器
- 5通道16位可编程计数器阵列(PCA)
- 具有面向字节的主机和从机功能的I²C总线串行I/O端口
- 2个具有单独波特率的增强型UART
- 7个软件中断
- 有效低电平复位输出针脚指示发生的所有复位（外部复位、看门狗复位及RESET指令）：
- 复位源寄存器允许编程确定最近复位的起因
- 50个I/O针脚，每个I/O针脚都有4个可编程输出配置
- VDD为2.7 V至5.5 V时，工作频率为30 MHz
- 节能工作模式：
- 空闲
- 掉电
- 支持通过外部中断从掉电模式中唤醒
- 68引脚PLCC封装和80引脚PQFP封装
