包装信息 (1)
-
HVQFN32; Standard product orientation 12NC ending 118[SOT617-1_118]
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
紧凑列表
适用于MD、CD和MP3的立体声音频编码器-解码器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

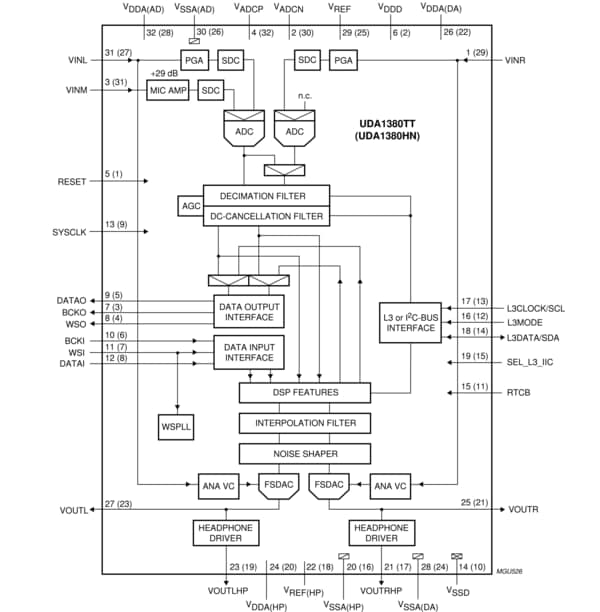

UDA1380是一款立体声音频编码器-解码器，采用TSSOP32 (UDA1380TT)和HVQFN32 (UDA1380HN)封装。对于上述两种封装版本而言，所有功能和特性都是相同的。除非特别说明，否则本文档中的“UDA1380”一词表示UDA1380TT和UDA1380HN。
UDA1380的前端配备了具有PGA控制的立体声线路输入，以及具有LNA和VGA的单声道麦克风输入。数字抽取滤波器配备了AGC，可在语音录制的情况下使用。
DAC部分配备了立体声线路输出和耳机驱动器输出。耳机驱动器能够驱动16 Ω负载。耳机驱动器还能够驱动耳机，而无需外部直流去耦电容器，因为耳机可以连接到芯片上的引脚VREF(HP)。
此外，还有针对耳机驱动器输出的内置短路保护功能，在发生短路的情况下，可通过运算放大器限制电流，并通过其L3总线或I²C总线寄存器发出事件的信号。
UDA1380还支持一种应用模式，在该模式中，编码器-解码器本身不运行，但可以控制模拟信号（例如来自FM调谐器的信号）的增益，还可通过耳机驱动器和线路输出，将模拟信号应用于输出。
UDA1380支持以下数据格式：I2S总线数据格式，字长最高达到24位；最高有效位对齐数据格式，字长最高达到24位；最低有效位对齐串行数据格式，字长为16位、18位、20位和24位（仅针对输出接口，才支持最低有效位对齐24位格式）。
UDA1380在播放模式中具有声音处理功能，例如去加重、音量、静音、低音增强和高音，这些功能可通过L3总线或I²C总线接口进行控制。
购买/参数
1 结果
不包含 1 不推荐用于新设计
部件 | 计算机辅助设计模型 | 封装类型 | 状态 | Product description | Input formats | Output formats | Control Interface | T[min] - [max] | Resolution [max] | Sampling rate [min] - [max] | 功耗(典型值) | ADC SNo [Typ] | DAC SNo [Typ] (dB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HVQFN32 | 停产 | Stereo audio ADC, mono mic input, stereo audio DAC and headphone amp | Analog, I2S | Analog, I2S | I2C, Static | -40 - +85 | 24 | ADC: 8 - 55, DAC: 8 - 100 | 132 | 97 | 97 |
