PCF8574/74A通过双线双向I²C总线(串行时钟(SCL)、串行数据(SDA))提供通用远程I/O扩展。

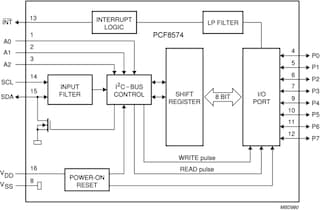

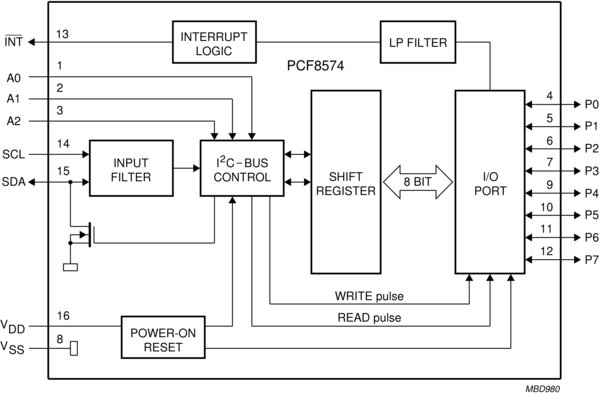

这些器件由8个准双向端口、100kHz I²C总线接口，3个硬件地址输入和中断输出组成，工作电压为2.5 V至6 V。准双向端口可独立指定为输入，用于监听中断状态或键盘，或指定为输入，用于LED等主动指示器件。系统主机可以从输入端口读取或通过单个寄存器写入输出端口。
2.5 μA(典型值，静态)的低电流消耗非常适合移动应用，并且锁存的输出端口可直接驱动LED。
除从地址的固定部分外，PCF8574和PCF8574A完全相同。这三个硬件地址引脚允许八个器件位于同一I²C总线上，因此同一I²C总线上最多可以有16个I/O扩展器PCF8574/74A，可支持多达128个I/O(例如，128个LED)。
当任何输入状态与其对应的输入端口寄存器状态不同时，激活低电平有效的开漏中断输出(INT)。它用于指示微控制器输入状态已变化，需要对器件进行询问，而无需微控制器通过I²C总线持续轮询。
内部上电复位(POR)将I/O初始化为具有弱内部上拉100 μA电源的输入。
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
