四路2选1视频多路复用器/解复用器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
NX5DV330是四路2选1高速TTL兼容视频多路复用器/解复用器。开关的低导通电阻允许输入连接到输出而不增加传播延迟或产生额外的地弹噪声。

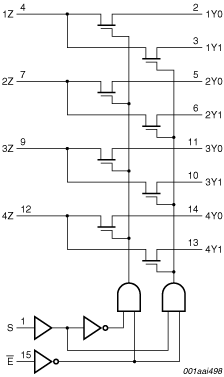

其具有一个数字选择输入(S)、四个独立的输入/输出（nY0和nY1）、一个公共输入/输出(nZ)和一个低电平有效使能输入(E)。引脚E为高电平时，开关关闭。
选择输入(S)和使能输入(E)处的施密特触发器动作使电路容许4.0 V至5.5 V整个VCC范围内较慢的输入上升和下降时间。
NX5DV330的特点是工作温度范围为-40 °C至+85 °C。
