PCI Express stand-alone X1 PHY[PX1011B]
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
独立式PCI Express X1 PHY

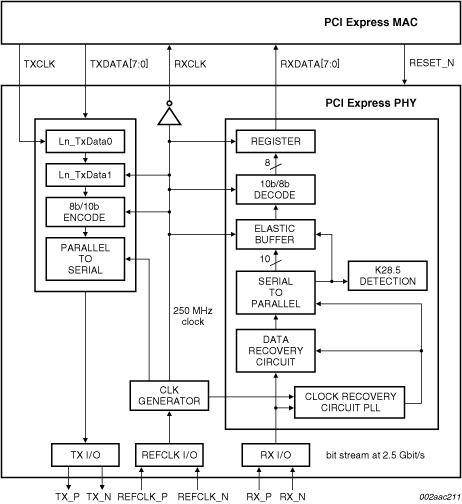

PX1011B是一款高性能低功耗的单通道PCI Express电气物理层(PHY)，可处理低级别PCI Express协议和信令。PX1011B PCI Express PHY兼容PCI Express基本规格、版本1.0a和版本1.1。PX1011B附带的功能包括时钟和数据恢复(CDR)、数据串行化和解串、8b/10b编码、模拟缓冲、弹性缓冲和接收器检测，并为媒体访问控制(MAC)层器件提供卓越的性能。
PX1011B是一款带有8位数据PXPIPE接口的2.5 Gbit/s PCI Express PHY。其PXPIPE接口是PCI Express (PIPE)规格的PHY接口的超集，经过了增强并适合为发送和接收数据而引入源同步时钟的片外应用。8位数据接口在SSTL_2信号标准下的工作频率为250 MHz。SSTL_2信号兼容FPGA产品的I/O接口。
PX1011B PCI Express PHY支持高级电源管理功能。PX1011BI适用于工业温度范围(-40 ℃至+85 ℃)。提供符合汽车电子AEC-Q100标准的版本PX1011B-EL1/Q900。
产品详情
特征
2.1 PCI Express接口
- 符合PCI Express基本规格1.1
- 单条PCI Express 2.5 Gbit/s lane线路
- 从串行流恢复数据和时钟
- 串行器和解串器(SerDes)
- 接收器检测
- 8b/10b编码和解码、弹性缓冲和字对齐
- 支持环回
- 支持直接差异控制，用于发送一致性测试码型
- 支持线路(lane)极性反转
- 低抖动和误码率(BER)
2.2 PHY/MAC接口
- 基于PCI Express构架v1.0 (PIPE)的Intel PHY接口
- 适合带有额外同步时钟信号(PXPIPE)的片外应用
- 8位并行数据接口能以250 MHz的速率发送和接收数据
- 2.5 V SSTL_2 I类信号
2.3 JTAG接口
- JTAG (IEEE 1149.1)边界扫描接口
- 内置自测(BIST)控制器会测试SerDes和I/O块的速度
- 3.3 V CMOS信号
2.4 电源管理
- L0正常模式的耗散功率< 300 mW
- 支持L0、L0s和L1的电源管理
2.5 时钟
- 容限为±300 ppm的100 MHz外部参考时钟
- 支持展频时钟以减少EMI
- 片上参考时钟终止
2.6 其他
- LFBGA81有引脚和无引脚封装
- 工作环境温度
- 商用：0 ℃至+70 ℃
- 工业：-40 ℃至+85 ℃
- 人体模型(HBM)的ESD保护电压：2000 V
