PCA9698 demonstration board OM6281[UM10267]
八路SMBus和I2C注册接口
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

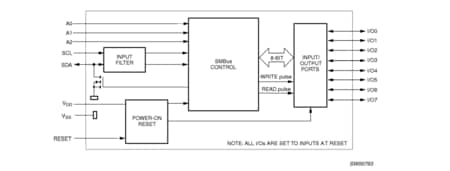

PCA9556是一款硅CMOS电路，为SMBus应用提供并行输入/输出扩展。PCA9556由8位输入端口寄存器、8位输出端口寄存器和SMBus接口组成。具有低电流消耗和高阻抗开漏输出引脚I/O0。
通过在复位输入上加入低电平，SMBus系统主器件可在超时时使PCA9556复位。通过写入高电平有效的极性反转位，SMBus系统主器件还可反转PCA9556输入。最后，通过写入I/O配置寄存器，系统主器件可将PCA9556的I/O用作输入或输出。
上电复位会将寄存器设为其默认状态并初始化SMBus状态机。RESET引脚可引发相同的复位/初始化而无需使部件断电。
带有复位功能的PCA9557 8位I²C SMBus I/O端口以更高性能的引脚对引脚取代了PCA9556。
