采用独立I2C总线控制的八路总线开关
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

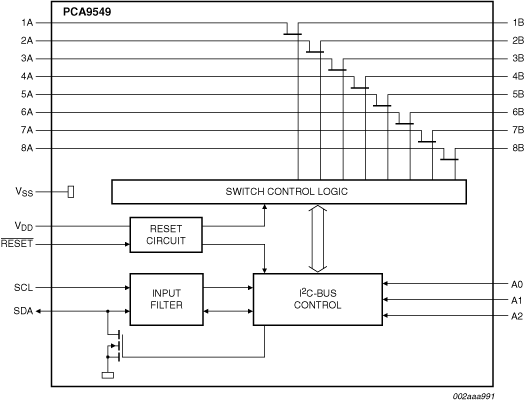

PCA9549提供由I²C总线控制的兼容TTL的8位高速总线开关。该开关的低通态电阻允许以最小的传播延迟进行连接。任何单独的A到B通道或通道组合都可以通过I²C总线进行选择，具体如何选择取决于可编程控制寄存器的内容。当I²C总线位为高电平(逻辑1)时，开关打开，数据可以从端口A流向端口B，反之亦然。当I²C总线位为低电平(逻辑0)时，开关断开，可在两个端口之间形成高阻抗状态，从而停止数据流。
低电平有效的复位输入(RESET)允许PCA9549从I²C总线处于低电平状态的情况下恢复。和内部上电复位功能一样，将RESET引脚拉至低电平也会将I²C总线状态机复位，并导致所有位均处于打开状态。
三个地址引脚允许同一总线上最多连接8个器件。
产品详情
部件编号包含： PCA9549D.
