多声道音频编码器-解码器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

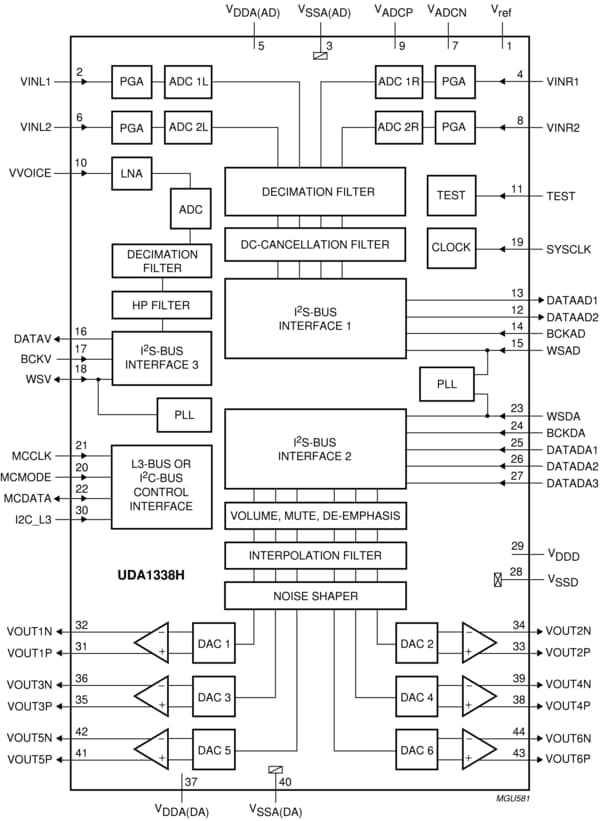

UDA1338H是一款单芯片产品，它由4+1个模数转换器和6个数模转换器组成，具有采用位流转换技术的信号处理功能。多声道配置使得该器件非常适合在具备环绕声功能的数字音频设备中使用。
UDA1338H支持常规的每线路2通道数据传输，适用于以下数据格式：I2S总线格式，字长最高达到24位；最高有效位对齐格式，字长最高达到24位；最低有效位对齐串行格式，字长为16位、20位和24位。另外还支持每线路4至6通道的传输模式。该器件还支持最高有效位对齐输出格式和最低有效位对齐输入格式的组合。UDA1338H具有直接数据流传输(DSD)播放模式中的特殊声音处理功能，例如去加重、音量和静音功能，这些功能可通过L3总线或I²C总线接口控制。
购买/参数
1 结果
不包含 1 不推荐用于新设计
部件 | 计算机辅助设计模型 | 封装类型 | 状态 | Product description | Input formats | Output formats | Control Interface | T[min] - [max] | Resolution [max] | Sampling rate [min] - [max] | 功耗(典型值) | ADC SNo [Typ] | DAC SNo [Typ] (dB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
QFP44 | 停产 | 4x audio ADC, 1x voice ADC (mic input), 6x audio DAC, with basic audio processing | Analog, I2S | Analog, I2S | I2C, L3 | -20 - +85 | 24 | ADC: 7 - 100, DAC: 16 - 200 | 150 | 100 | 114 |
