MicroUSB接口IC
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
归档的内容不再更新，仅作为历史记录参考。
34825支持OMTP(开放移动终端平台)推荐的通用充电解决方案(UCS)，针对其他有线附件采用统一的5引脚microUSB或miniUSB连接器。34825支持多种内部电源，如采用专用交流/直流适配器或USB接口为电池充电。它具有识别电源类型的内置功能，可根据电源的电流容量设置低或高的充电电流。34825可监测电源，并为手机提供一个高达28 V的过压保护(OVP)，防止电源故障。34825还包含多个模拟开关，可以复用5个引脚，支持UART、高速USB数据通信、带或不带麦克风的单声道或立体声音频耳机、绳式遥控器、制造或研发(R/D)测试线缆和其他附件。Freescale MC34825 Product Image
产品详情

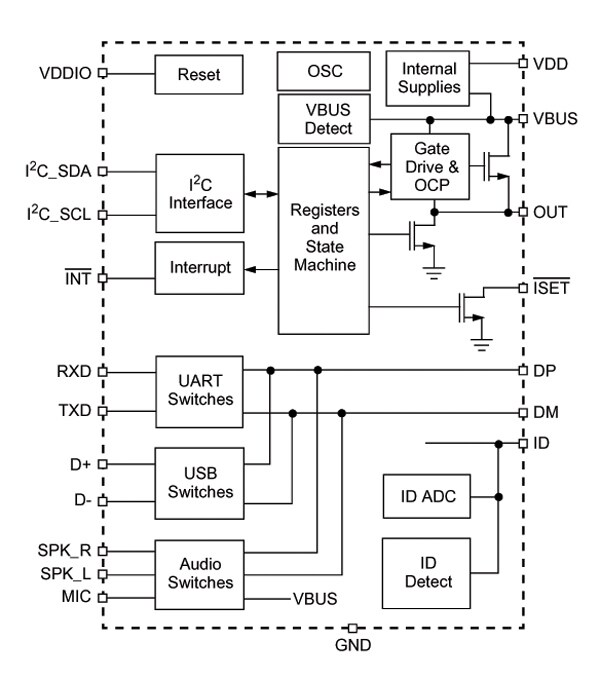

框图
Features
System Features
- 可识别多种电源类型，并设置低或高电池充电电流等级
- 内部电源开关提供28 V OVP，可防止电源输入故障
- 支持带或不带麦克风的立体声/单声道耳机以及带有纯无源组件的遥控器
- 支持USB或UART R/D测试线缆
- 可兼容高速(480 Mbps) USB 2.0
- 支持32个ID电阻值，带一个高精度5位ADC
- 采用向主机IC发送中断信号的方式来进行附件附着和分离检测
- I²C接口
- 待机模式下静态电流为10 µA
