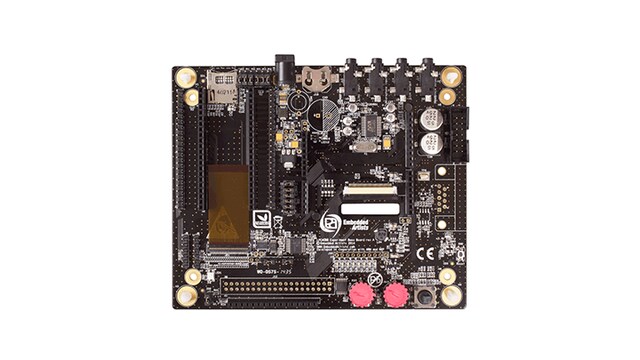

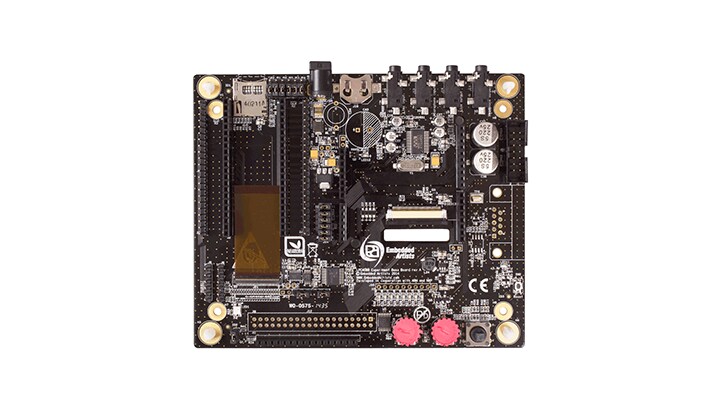

LPC4088实验基板

OM13079 正常供应
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

滚动图片以放大

LPC4088实验基板搭载恩智浦® LPC4088微控制器，旨在尽快轻松地启动项目并快速启动和运行LPC4088快速入门电路板。此基板为LPC4088快速入门电路板添加了多个扩展连接器，使它非常轻松地将显示器与电路板连接。

产品详情

特征

Interfaces / Connectors

  • 2个22接头，面向LPC4088快速入门电路板
  • 2 x 22-pin list for prototyping
  • 兼容Arduino® 的扩展连接器(面向Arduino® Shield扩展板)
  • Serial Expansion Connector, 14-pos connector with UART / I²C / SPI / GPIO pins
  • LCD expansion connector with control signals for touchscreen interface
  • MicroSD (microSD) interface & connector (both MCI and SPI interface versions)

连接器

  • 通过FTDI线缆连接UART0 / UART3的UART接口(未包含)
  • 控制8个LED的SPI总线的移位寄存器
  • Above shift, register also creating a Character LCD interface
  • RGB-LED
  • 5键操纵杆
  • LM75 I²C temperature sensor
  • MMA7455 3-axis accelerometer on I²C bus
  • 模拟输入微调电位计
  • 面向VBAT的连接器(CR1216纽扣电池) (未含电池)
  • 连接1.77" TFT LCD 128 x 160像素的连接器的焊板(未含连接器和LCD)

电源管理

  • +5 VDC power supply input connector (2.1 mm jack)

显示器

  • 4.3"和5" LCD的FFC / FPC界面接口 (显示器另售)
  • 支持16位色深
  • 触摸屏界面控制器(Microchip的AR1021)
  • 背光电压生成器

音频

  • Wolfson的WM8731音频编解码器
  • 麦克风输入(单声道)
  • 线路输入(立体声)
  • 线路输出(立体声)
  • 耳机输出(立体声)

尺寸

  • 尺寸：138 mm x 114 mm
