KEA128BLDCRD - Quick Start Guide[KEA128BLDCRDQSG]快速入门

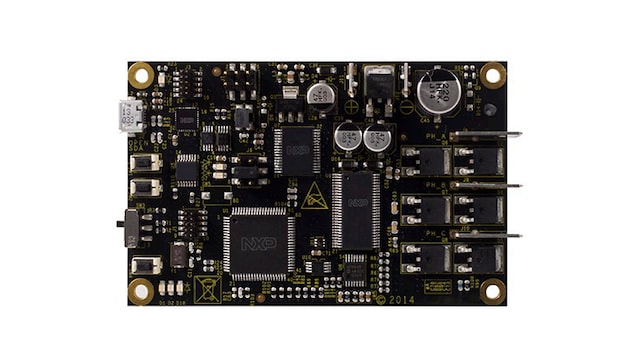

KEA128-3相无传感器BLDC参考设计
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
此电机控制参考设计基于KEA128 32位Arm®Cortex®-M0+汽车MCU。它是采用6步换向过程的3相无传感器无刷直流(BLDC)电机控制解决方案的示例，其中包括闭环速度控制和动态电机电流限制。
产品详情
功能
KEA128
- 带低功耗ARM Cortex-M0+内核的MCU
- 8–128 KB的嵌入式闪存
- 具备出色的EMC/ESD兼容性
- 能够适应高温环境，并且辐射排放较低
MC33937
- 场效应晶体管(FET)预驱动器，专为3相电机控制而设计
- 包含3个高边FET预驱动器和3个低边FET预驱动器
- 接受5.0和3.0两种逻辑电平输入
MC33903
- 面向MCU的高级电源管理单元
- 传感器和CAN收发器等新增集成电路
功能
- 使用反电动势零交叉点检测的无传感器控制
- 闭环速度控制
- 动态电机电流限制
- DC总线过压、欠压和过流故障检测
接口
- LIN和CAN连接支持
调试
- OpenSDA调试接口(包括USB转UART桥)
应用
- 应用基于汽车计算和电机控制库套件提供的函数构建
- 使用集成的FreeMASTER运行时调试工具用于仪表/可视化
设计资源
软件
快速参考恩智浦 软件类型.
1-5 / 7 软件文件
-
应用示范软件
KEA128BLDCRD Application Software Package
-
BSP及设备驱动
LIN2.x and SAE J2602 Stack
-
BSP及设备驱动
MSCAN driver for Kinetis EA devices
-
调试及视觉化工具
FreeMASTER运行时调试工具
