双H桥，电机驱动器，2-6.8V，1.4A，200kHz
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

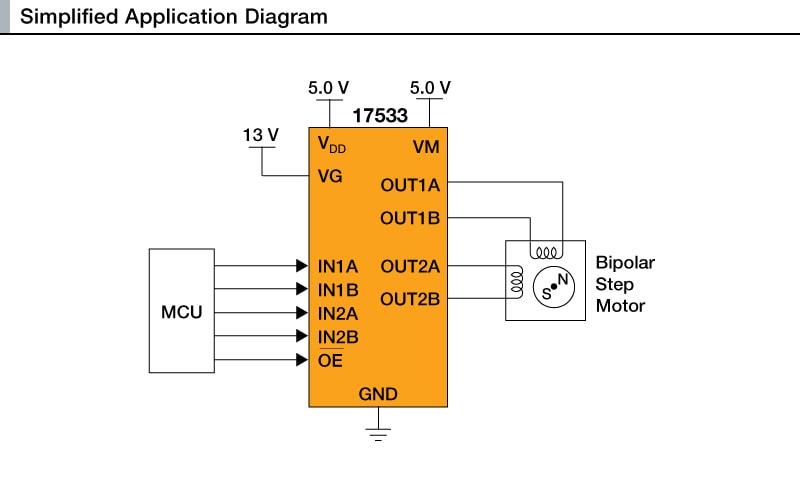

The NXP® MPC17533 is a monolithic dual H-Bridge IC that is ideal in portable electronic applications for controlling stepper or Brush DC-motors, such as camera lens shutters and optical disk drives.
- 工作电压为：2.0 V至6.8 V，通过一个并行MCU接口(兼容3.0 V和5.0 V的逻辑电压)单独控制每个H桥
- 内置的直通电流保护和欠压检测器，以避免出现故障
- 四种输出控制模式：向前、向后、制动和三态模式(开)，低导通电阻为1.2 Ohm (最大值)
- 能通过并行驱动电路以较低的损耗驱动各类微型驱动器，因为每一部分都有高效的驱动器，为高速驱动提供PWM控制
产品详情
特征
- 低导通电阻0.7 Ohm (典型值)
- 输出电流700 mA (DC)，1.4 A (峰值)
- 直通电流保护电路
- 200 kHz的PWM控制输入频率
- 需要外部VG
