双H桥，电机驱动器，2-6.8V，1.4A，200kHz
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

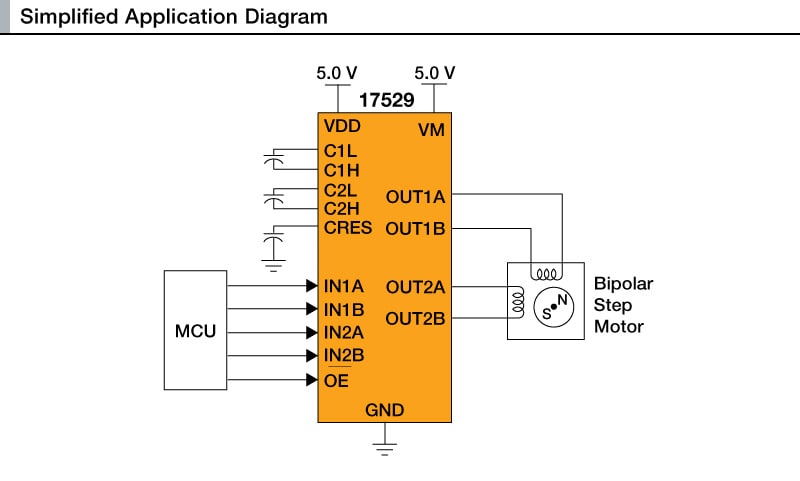

恩智浦®MPC17529是一款单片式双H桥IC，用以控制便携式电子应用中的双极步进电机和有刷直流电机，如照相机快门、光盘驱动器和其他磁头定位器。
- 通过一个并行MCU接口(兼容3和5V的逻辑电压)实现启用和三态模式桥控制。
- 具有一个板载电荷泵、内置直通电流保护和欠压检测器，以避免发生故障。
- 能通过并行驱动电路以较低的损耗驱动各类微型电机，因为每一部分都有高效的驱动器，为高速驱动和独立的输入/输出电路提供高达200kHz的PWM控制频率。
产品详情
特性
基本信息
- 导通电阻低，0.7 Ohm (典型值)
- 输出电流：700mA (DC)，1.4A (峰值)
- 直通电流保护电路
- 200kHz的PWM控制输入频率
- 电荷泵电路
- 4种输出控制模式：向前、向后、制动和三态模式(开)，低导通电阻为1.2 Ohm (最大值)
- 并行接口和输入控制
- 环境工作温度：–20°C（最低），65°C（最高）
- 负载电源电压2V（最小值），6.8V（最大值）
