飞利浦半导体SCC68681两路通用异步接收器/发送器(DUART)是一款单芯片MOS-LSI通信器件,在单个封装中提供两条独立的全双工异步接收器/发送器通道。与其他S68000系列器件兼容,还可轻松连接其他微处理器。DUART可用于轮询或中断驱动系统。用CMOS工艺制造。

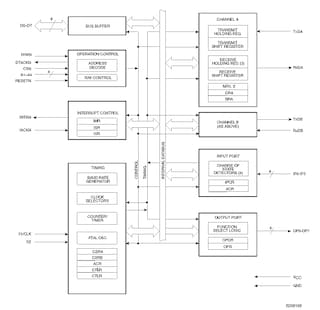

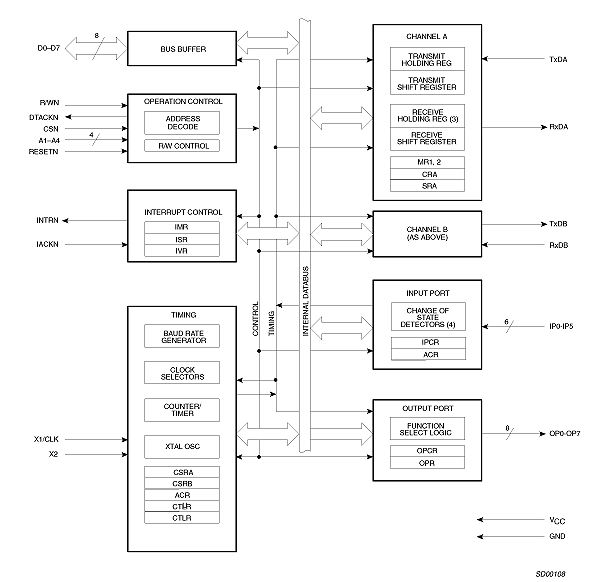

可对各通道的工作模式和数据格式进行单独编程。另外,每个接收器和发送器可将其工作速度选为十八个固定波特率、源自可编程计数器/定时器的16×时钟或外部1×或16×时钟之一。可从晶体或从外部时钟输入直接操作波特率生成器以及计数器/定时器。接收器和发送器工作速度的独立编程能力使DUART特别适合双速通道应用,如集群终端系统。
每个接收器均经过四重缓冲以使接收器超载的可能性最小化,或降低中断驱动系统的中断开销。另外,提供流量控制能力以在接收器件的缓冲器已满时禁用远程DUART发送器。
SCC68681上还提供多用途6位输入端口和多用途8位输出端口。这些可用作通用I/O端口或在程序控制下分配特定的功能(如时钟输入或状态/中断输出)。
部件编号包含: SCC68681E1A44.
|
|
|
|
|
|
---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
