DSP56853_数字信号控制器

滚动图片以放大

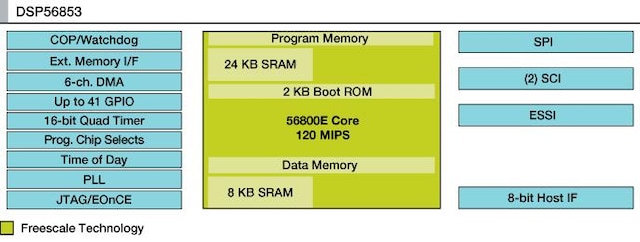

DSP56853是基于56800E内核的数字信号控制器(DSC)系列的成员。本器件在单一芯片上同时具备数字信号处理器(DSP)处理能力和微控制器功能，并带有灵活的外围设备，是一款极为高性价比的解决方案。DSP56853包含各种外围设备，特别适合用于远程数据通信设备、互联网设备、便携式设备、TAD、语音识别、免提设备和各种通用应用。

DSP56800E内核基于哈佛架构，该架构由3个并行工作的执行单元组成，每个指令周期可实现6次运算。微处理器式编程模型与优化指令集可直接生成有效、紧凑的代码，适用于DSP和MCU应用。指令集对C语言编译器也极为高效，有助于加快优化控制应用的开发速度。

数据手册

参考手册

产品详情

部件编号包含： DSP56853FGE.

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

1-5 / 10 文件

^参考手册
DSP56800E and DSP56800EX - Reference Manual亮点

PDF版本 3Sep 22, 20118.9 MBDSP56800ERMEnglish
请登录
^简介
56853 Fact Sheet亮点

PDF版本 3Aug 3, 2011313.1 KB56853FSEnglish
^数据手册
56853 - Data Sheet亮点

PDF版本 6Jan 31, 20072.6 MBDSP56853English
^应用笔记
HCS12/16 to 56800/E Software Porting Considerations

PDF版本 1Jul 29, 2005347.4 KBAN1983English
^应用笔记
AN2095 Porting and Optimizing DSP56800 Applications to DSP56800E

PDF版本 0Apr 1, 2001293.6 KBAN2095English
^用户指南
16-Bit Digital Signal Controller User's Manual

PDF版本 4Jul 11, 200510.2 MBDSP5685XUMEnglish
^勘误表
56853 Chip Errata

PDF版本 8Aug 16, 2005169.9 KBDSP56853EEnglish
^选型指南
Digital Signal Processors and Controllers, SG1004

PDF版本 0Apr 17, 20091.1 MBSG1004Q22009English
^选型指南
ARCHIVED - SG2048 Digital Answering Machine

PDF版本 1Dec 27, 2004188.0 KBSG2048English

展开

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

^模型
DSP56853 BSDL File

ZIP版本 n/aJan 28, 2000 00:00:0010.2 KBDSP56853BSDL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1-5 / 26 软件文件

^配置工具
Initialization tool for ADC, Decoder, ESSI/SSI, EMI, FlexCAN, Flash, GPIO, HPI, INTC, I2C, MSCAN, PLL, PWM, Timer, SCI/LIN, SIM, SPI, TOD, EEPROM, Terminal, Button, Codec, LED, Switch

ZIP版本 0Sep 8, 2005 00:00:0010.3 KB56800PEINIT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
RSA Example Application for 5685x

ZIP版本 0Sep 24, 2005 00:00:009.4 KB5685XCERSA
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
DES Test Application for 5685x

ZIP版本 0Sep 28, 2005 00:00:009.3 KB5685XCEDEST
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
Noise Suppression (NS) Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.3 KB5685XCENS
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
V.22bis Calling Modem Example Application for 5685x

ZIP版本 0Sep 23, 2005 00:00:009.3 KB5685XCEV22C
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
V.22bis Answering Modem Example Application for 5685x

ZIP版本 0Sep 23, 2005 00:00:009.3 KB5685XCEV22A
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
RSA Test Application for 5685x

ZIP版本 0Sep 28, 2005 00:00:009.4 KB5685XCERSAT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
Call Progress Tone Detection (CPT) Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.3 KB5685XCECPT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
G.726 Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.3 KB5685XCEG726
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
VRLite-1 Example Application for 5685x

ZIP版本 0Sep 24, 2005 00:00:009.8 KB5685XCEVRL1
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
DTMF Detection Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.5 KB5685XCEDTMFD
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
DTMF Generation Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.5 KB5685XCEDTMFG
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
G.729AB Vocoder Loopback Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.5 KB5685XCEG729
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
V.8bis Responding Station Test Application for 5685x

ZIP版本 0Sep 24, 2005 00:00:009.3 KB5685XCEV8RST
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
G.711 Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.2 KB5685XCEG711
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
Triple DES Example Application for 5685x

ZIP版本 0Sep 24, 2005 00:00:009.5 KB5685XCE3DES
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
G.165 Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.5 KB5685XCEG165
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
V.42bis Test Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.3 KB5685XCEV42T
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
Peripheral Example Applications for 56800/E, supporting: ADC, Decoder, ESSI/SSI, EMI, Flash, GPIO, HPI, INTC, I2C, PLL, PWM, Timer, SCI/LIN, SIM, SPI, TOD, EEPROM, Terminal, Button, Codec, LED, Switch.

ZIP版本 0Sep 21, 2005 00:00:009.2 KB56800CEHW
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
Voice Activity Detection (VAD) Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.2 KB5685XCEVAD
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
G.723.1A Example Application for 5685x

ZIP版本 0Sep 25, 2005 00:00:009.3 KB5685XCEG723
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^代码片段
V.8bis Initialization Station Test Application for 5685x

ZIP版本 0Sep 24, 2005 00:00:009.3 KB5685XCEV8IST
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^库
IEC 60730 Safety Standard for Household Appliances

下载选项
^{调试及视觉化工具}
Real-Time Control and Debugging Tool

ZIP版本 0Oct 8, 2005 00:00:005.9 KBFREEMASTERRD
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{调试及视觉化工具}
FreeMASTER运行时调试工具

下载选项
^{开发IDE和生成工具}
CodeWarrior^® Development Studio for 56800/E Digital Signal Controllers (Classic IDE) v8.3

下载选项
